B65513J0100A087

产品分类: 磁芯
厂牌: TDK
产品描述: 17.3mm2 334mm3 19mm 2200µi 100nH 17.6mm2 N87 1.08mm-1 14.5mm(长度)*2.95mm(高度)
供应商型号: B65513J0100A087-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B65513J0100A087

B65513J0100A087概述


    产品简介

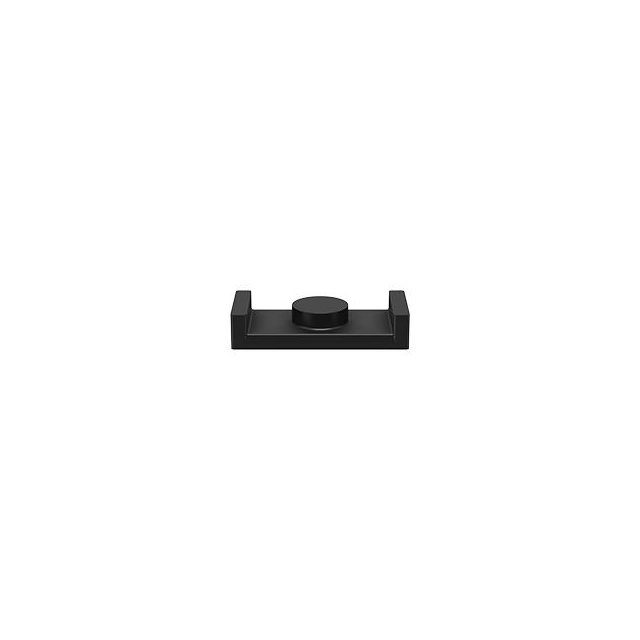

    产品名称:ER 14.5/6 Ferrite Core Sets
    产品类型:平面磁芯套装(Planar cores in sets)
    主要功能:适用于高电感变压器,且总体高度较低的场合。提供多种材料选择,以满足不同的磁导率和直流偏置要求。
    应用领域:
    - 高频电源转换器
    - 汽车电子系统
    - 工业控制设备
    - 通信设备

    技术参数


    | 参数 | 值 |

    | 材料 AL 值 (nH) | N49: 750 ±30% |
    N92: 1100 ±30% |
    N87: 1500 ±30% |
    N97: 1500 ±30% |
    T38: 6600 ±40% |
    | 最小磁导率 | < 0.13 (50 mT, 1000 kHz, 100 °C) |
    < 0.15 (30 mT, 2000 kHz, 100 °C) |
    | 最小横截面积 (Amin) | 17.3 mm² |
    | 最大工作温度 | 100 °C |
    | 有效磁导率 (μe) | 可变 |
    | 空气隙 (g) | 0.13 mm (典型值) |
    | 直流偏置磁场强度 (Hdc) | 0.21 mm |
    | 质量 | 1.8 g/套 |

    产品特点和优势


    特点:
    - 高效磁芯,具有优良的初始磁导率和低损耗特性
    - 多种材料选择,以适应不同应用需求
    - 高机械强度,适合高温和高频环境
    - 独特的设计,实现高电感且低总体高度
    优势:
    - 长寿命,减少维修和更换成本
    - 出色的电磁兼容性,降低对外部干扰的影响
    - 高稳定性,可在严苛环境下稳定工作

    应用案例和使用建议


    应用场景:
    - 在高频电源转换器中,ER 14.5/6 系列磁芯能够显著提高效率和功率密度。
    - 在汽车电子系统中,这些磁芯因其抗震动和抗冲击特性而被广泛应用。
    使用建议:
    - 在组装过程中,确保开始时的绕线力度适中,避免破坏管脚。
    - 控制焊接时间不超过300°C,避免焊接不良导致的焊点变形或引脚排列问题。
    - 选择合适的铜线,以减少铜损耗。

    兼容性和支持


    - ER 14.5/6 系列磁芯仅在组合使用时具有最佳性能,因此不建议与其他制造商的产品混用。
    - 如需进一步技术支持,可联系 TDK Electronics 的客户服务团队。

    常见问题与解决方案


    1. 问:如何防止磁芯损坏?
    - 答:在运输和安装过程中,避免任何冲击和快速温度变化。选择合适的嵌入介质,以确保最大的弹性。
    2. 问:焊接过程中的注意事项是什么?
    - 答:确保焊接温度不超过300°C,否则可能导致焊点变形或引脚排列问题。建议使用适当的焊接设备和技术。
    3. 问:如何处理组装时出现的裂缝?
    - 答:在组装前检查磁芯是否有裂痕,如发现则立即替换。在组装过程中要轻柔操作,避免施加过大的力。

    总结和推荐


    综述:
    - ER 14.5/6 系列磁芯凭借其高效率、长寿命和出色的电磁兼容性,在高频电源转换器和其他工业及汽车应用中表现出色。
    - 产品性能稳定,适用范围广泛,特别适合在恶劣环境中工作。
    推荐:
    - 建议在高频电源转换器、汽车电子系统和工业控制系统中优先考虑使用 ER 14.5/6 系列磁芯。

B65513J0100A087参数

参数
有效面积(Ae) 17.6mm2
初始磁导率 2200µi
磁芯材料 N87
直径 -
容差 -
磁体体积 334mm3
有效磁导率 -
磁路长度 19mm
电感系数(AI) 100nH
磁路截面积 17.3mm2
磁心因数(ΣI/A) 1.08mm-1
长*宽*高 14.5mm(长度)*2.95mm(高度)
零件状态 在售
包装方式 盒装

B65513J0100A087厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65513J0100A087数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B65513J0100A087 B65513J0100A087数据手册

B65513J0100A087封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3575 ¥ 21.5146
10+ $ 1.5271 ¥ 13.9365
25+ $ 1.3033 ¥ 11.8944
50+ $ 1.1061 ¥ 9.9976
100+ $ 0.9681 ¥ 8.7503
250+ $ 0.8551 ¥ 7.7289
库存: 2399
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.51
