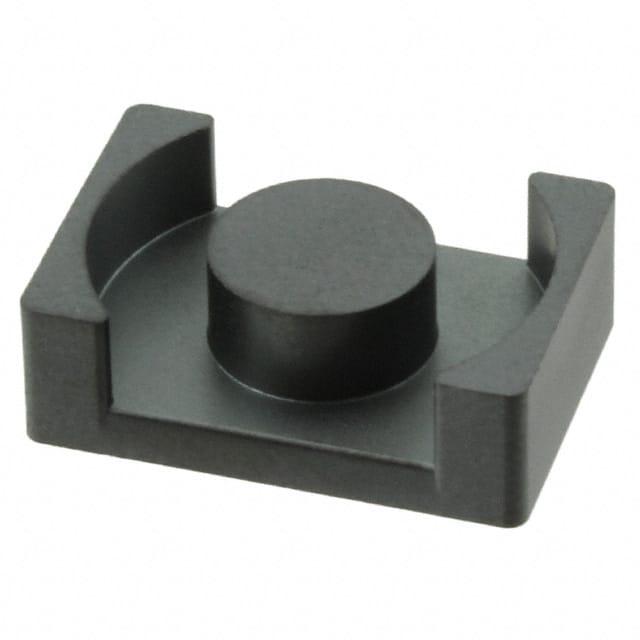

B66483G0000X149

产品分类: 磁芯
厂牌: TDK
产品描述: EQ 20mm*14mm*6.3mm
供应商型号: 4154053
供应商: 海外现货
标准整包数: 5
TDK 磁芯 B66483G0000X149

B66483G0000X149概述

    文章:TDK Electronics 的磁芯产品技术手册解析

    一、产品简介


    产品名称: EQ 20/6.3/14 与 I 20/2.3/14 系列磁芯
    产品类型: 磁芯配件,适用于电源转换、滤波及信号处理等多种应用场合。
    主要功能: 本系列产品具有优良的磁学特性,能显著减少电磁干扰(EMI)并优化线圈绕制长度,以确保低功耗、高效率的应用需求。
    应用领域: 主要应用于电源转换、滤波器设计、高频信号传输以及通信系统等领域。

    二、技术参数


    磁芯组合:
    - EQ 20/6.3/14 与 EQ 20/6.3/14
    - EQ 20/6.3/14 与 I 20/2.3/14
    磁芯材料:
    - PC200 (AL 值:1400 nH 至 4100 nH)
    - N49 (AL 值:2600 nH ±25%)
    - N92 (AL 值:2600 nH ±25%)
    - N87 (AL 值:3400 nH ±25%)
    - N97 (AL 值:3500 nH ±25%)
    - N95 (AL 值:4100 nH ±25%)
    磁芯参数:
    - 杂散系数 (Σl/A):0.56 mm⁻¹ (EQ 20/6.3/14) / 0.42 mm⁻¹ (EQ 20/6.3/14 + I 20/2.3/14)
    - 平均长度 (le):33.2 mm (EQ 20/6.3/14) / 25.1 mm (EQ 20/6.3/14 + I 20/2.3/14)
    - 有效截面积 (Ae):59.0 mm² (EQ 20/6.3/14) / 59.8 mm² (EQ 20/6.3/14 + I 20/2.3/14)
    - 最小截面积 (Amin):55.0 mm² (EQ 20/6.3/14) / 55.0 mm² (EQ 20/6.3/14 + I 20/2.3/14)
    - 有效体积 (Ve):1960 mm³ (EQ 20/6.3/14) / 1500 mm³ (EQ 20/6.3/14 + I 20/2.3/14)
    电特性:
    - 相对损耗因数 (PV):0.90 (50 mT, 1000 kHz, 100 °C) / 0.55 (50 mT, 1000 kHz, 100 °C)
    - 工作温度范围:100 °C 至 25 °C
    包装与运输:
    - 单个单位发货

    三、产品特点和优势


    - 高磁导率: 所有材料具有高初始磁导率,保证了出色的电磁性能。
    - 低损耗: 低相对损耗因数使得磁芯能够在高频环境下表现出优异的热稳定性和效率。
    - 轻量化设计: 紧凑的外形尺寸和轻质材料降低了总体重量,便于集成到各种应用中。
    - 高机械强度: 虽然材料为陶瓷材质,但通过优化设计,能够承受一定的机械应力。
    - 定制化支持: 提供多种 AL 值和气隙选项,可根据具体应用进行选择和调整。

    四、应用案例和使用建议


    应用案例:
    - 在一个用于开关电源的高频滤波器设计中,使用 EQ 20/6.3/14 系列磁芯能显著降低电磁干扰,并优化了电源转换效率。
    使用建议:
    - 针对高频率应用,选择具有较低 AL 值的材料,以减少能量损耗。
    - 安装时避免剧烈冲击或快速温度变化,以防止机械损伤。
    - 考虑适当散热措施,以应对较高温环境下的运行。

    五、兼容性和支持


    - 兼容性: 该系列磁芯主要与 TDK 自产的其他磁芯及配件兼容,如与 I 20/2.3/14 组合使用效果最佳。
    - 技术支持: TDK 提供详细的技术文档和支持服务,确保客户能够顺利安装和调试产品。

    六、常见问题与解决方案


    问题:
    1. 磁芯出现裂纹: 如何防止?
    - 解决办法: 应避免剧烈冲击和温度骤变,同时合理设计磁芯固定结构,增强支撑能力。
    2. 焊接过程中管脚变形:
    - 解决办法: 控制焊接时间和温度,遵循标准工艺流程,必要时增加辅助夹具支撑。

    七、总结和推荐


    TDK Electronics 的 EQ 20/6.3/14 和 I 20/2.3/14 系列磁芯展现了卓越的性能,尤其适合高频电路应用。凭借高磁导率、低损耗和优化设计等特点,这些磁芯成为电源管理、滤波器设计和通信系统中的理想选择。考虑到其优异的机械强度和良好的温度稳定性,我们强烈推荐这些磁芯用于需要高性能和高可靠性的电子设备中。如果您正在寻找一个高效、可靠的磁芯解决方案,那么 TDK Electronics 的这一系列产品将是一个值得考虑的选择。

B66483G0000X149参数

参数
磁芯材料 EQ
磁心因数(ΣI/A) -
初始磁导率 -
容差 -
磁路长度 -
电感系数(AI) -
有效面积(Ae) -
磁路截面积 -
直径 -
磁体体积 -
有效磁导率 -
长*宽*高 20mm*14mm*6.3mm
零件状态 在售
包装方式 盒装
