首页  >  产品百科  >  B82462A4473K000

B82462A4473K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 12MHz 820mA 540mA 47μH 640mΩ ±10% 贴片安装 6mm*6mm*3mm
供应商型号: 7429878
供应商: 海外现货
标准整包数: 5

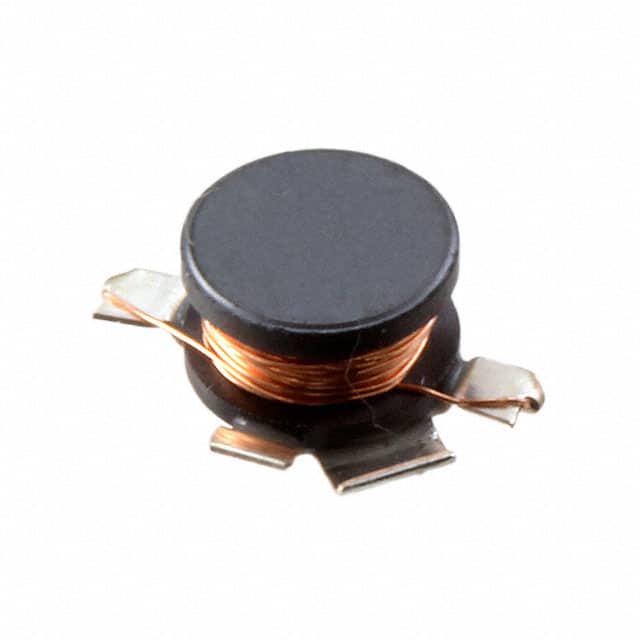

TDK 贴片电感 B82462A4473K000

B82462A4473K000概述

    SMT Power Inductors B82462A4 技术手册

    产品简介


    TDK Electronics AG 的 B82462A4 系列 SMT 功率电感器是一款高性能、高可靠性的电子元件。这些电感器采用铁氧体芯材料,并通过涂覆铜线绕制而成。它们适合表面贴装工艺,并通过了 AEC-Q200 认证,符合 RoHS 规范。这些电感器广泛应用于各种电路设计中,例如电源电压滤波、耦合与去耦电路、DC/DC 转换器,以及汽车和工业电子产品中。

    技术参数


    - 尺寸:6.0 mm x 6.0 mm x 3.0 mm
    - 额定电感范围:1 μH 至 1000 μH
    - 额定电流范围:0.11 A 至 3 A
    - 构造:铁氧体芯,涂覆铜线绕制,焊接到端子
    - 电气特性:
    - 额定温度范围:-55°C 至 +150°C
    - 最大容许直流电流(温升约 40K):+85°C
    - 饱和电流(电感下降约 10%):依电感值而定
    - 直流电阻(测量温度为 +20°C):依电感值而定
    - 焊接性:符合 Sn95.5Ag3.8Cu0.7 规范
    - 防潮等级:55/150/56(符合 IEC 60068-1)

    产品特点和优势


    B82462A4 系列电感器具备以下特点和优势:
    - 高温适应性:最高可承受 +150°C 温度
    - 高额定电流:能够承受高达 3 A 的连续电流
    - 低直流电阻:具有低阻抗特性,适用于高效能电路
    - 符合标准:符合 AEC-Q200 和 RoHS 标准,适用于汽车和工业电子产品
    - 耐热性:通过 JEDEC J-STD 020D 标准,适用于无铅回流焊接

    应用案例和使用建议


    - 电源电压滤波:B82462A4 可用于滤除直流电源中的高频噪声,提高电源的稳定性和可靠性。
    - DC/DC 转换器:电感器可用于转换器中的储能和过滤,确保输出电压的平稳。
    - 建议:使用时注意环境温度和最大电流限制,避免过热导致的性能下降。确保良好的散热设计以延长使用寿命。

    兼容性和支持


    B82462A4 系列电感器具有良好的兼容性,可以与其他电子元件如电阻、电容配合使用。TDK Electronics AG 提供全面的技术支持和售后维护服务,包括产品手册、技术咨询及故障排除指南。

    常见问题与解决方案


    1. 问:电感器的工作温度范围是多少?
    答:B82462A4 系列电感器的工作温度范围是 -55°C 至 +150°C。
    2. 问:如何检查电感器的焊接质量?
    答:使用 Dip and Look 方法,将电感器浸入锡液中,观察是否有良好的润湿。
    3. 问:电感器的饱和电流是多少?
    答:电感器的饱和电流取决于具体型号,可在产品手册中查询详细参数。

    总结和推荐


    总体而言,B82462A4 系列 SMT 功率电感器是一款性能卓越、应用广泛的电子元件。其高耐温性、低直流电阻和高可靠性使其成为许多应用场景的理想选择。推荐用户在设计电路时考虑选用该系列电感器,以提升系统的整体性能和可靠性。

B82462A4473K000参数

参数
Q值 -
测试频率 100KHz
电感值 47μH
饱和电流(LSAT) 820mA
自谐振频率(SRF) 12MHz
容差 ±10%
直流电阻(DCR) 640mΩ
额定电流 540mA
长*宽*高 6mm*6mm*3mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B82462A4473K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82462A4473K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82462A4473K000 B82462A4473K000数据手册

B82462A4473K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 5.3572
50+ ¥ 4.8
250+ ¥ 4.8
500+ ¥ 4.7143
1000+ ¥ 4.6286
2500+ ¥ 4.6286
12500+ ¥ 4.6286
25000+ ¥ 4.6286
库存: 1450
起订量: 10 增量: 0
交货地:
最小起订量为:5
合计: ¥ 26.78
