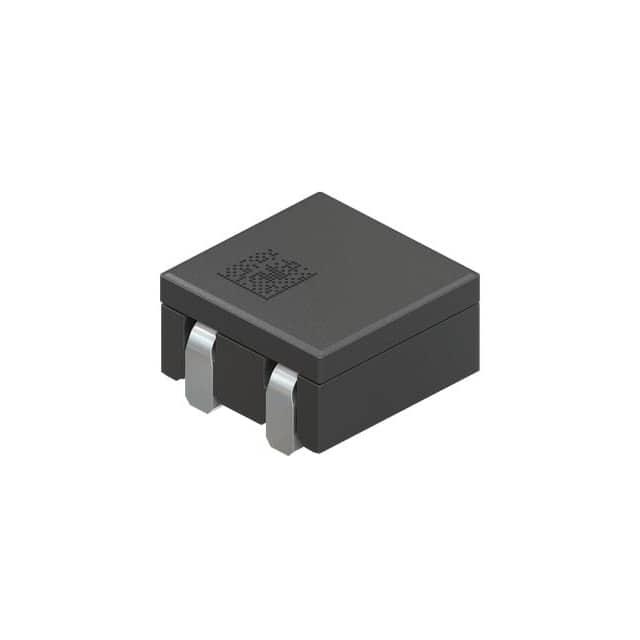

HPL505032F1080MRD3P

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 42A 34A 80nH 770μΩ ±20% 标准安装,贴片安装 5mm*5mm*3.2mm
供应商型号: 3922525
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 HPL505032F1080MRD3P

HPL505032F1080MRD3P概述


    产品简介


    产品名称: HPL505032F1型电感器
    产品类型: 功率电路用绕线铁氧体电感器
    主要功能: 适用于ADAS(高级驾驶辅助系统)Level5级别的摄像头
    应用领域: 汽车电子设备、AV设备、电信设备、家用电器、娱乐设备、计算机设备、个人设备、办公设备、测量设备、工业机器人等

    技术参数


    | 参数 | 描述 |

    | 尺寸(长×宽×高) | 5.0mm × 5.0mm × 3.2mm |
    | 电感量 | 60 nH(±20%),70 nH(±20%),80 nH(±20%) |
    | 测量频率 | 100 kHz |
    | 直流电阻(最大值) | 0.77 mΩ |
    | 额定电流(典型值) | 34 A(25°C),34 A(125°C) |
    | 饱和电流(典型值) | 52 A(25°C),50 A(125°C),39 A(25°C) |
    | 温度升高电流 | 54 A(25°C),52 A(125°C) |
    | 操作温度范围 | –55°C 至 +155°C(包含自加热效应) |
    | 兼容标准 | AEC-Q200 |

    产品特点和优势


    特点:
    - 高可靠性:无接点设计,确保电感器的稳定性
    - 材料选用:采用High BS材料和低RDC框架成型的铁氧体,提高磁导率和降低损耗
    - 电磁干扰(EMI)低:通过磁通量抵消实现较低的电磁干扰
    - 宽广的工作温度范围:从–55°C到+155°C
    优势:
    - 高性能:高BS材料的铁氧体保证了高电感量和低直流电阻
    - 可靠性强:AEC-Q200认证确保了汽车应用的高标准
    - 稳定性好:独特的无接点设计减少了潜在故障点
    - 低EMI:适合对电磁干扰要求较高的环境

    应用案例和使用建议


    应用案例:
    - ADAS系统中的摄像头模块
    - 电动汽车的电池管理系统
    - 航空电子设备中的电源管理模块
    使用建议:
    - 在高温环境下使用时,需考虑电感器的温升效应,确保设备散热良好
    - 对于需要长期工作的应用,如自动驾驶车辆,应定期检查电感器的状态,以避免因长期热应力导致的失效
    - 设计时应充分考虑电感器的饱和电流,避免电流过大导致磁芯饱和

    兼容性和支持


    兼容性:
    - 本产品适用于多种汽车电子设备和其他通用电子设备
    - 与AEC-Q200认证的其他电子元件具有良好的兼容性
    支持:
    - 制造商提供详细的技术文档和应用指南
    - 厂商技术支持团队随时为用户提供咨询和解决方案

    常见问题与解决方案


    常见问题:
    1. 问题: 如何处理电感器在高温下的热应力?
    解决方案: 设计时增加散热片或散热风扇,确保电感器周围有足够的空气流动。

    2. 问题: 电感器在长时间工作后出现饱和现象怎么办?
    解决方案: 更换更高额定电流的电感器,或在电路设计中添加电流限制措施。
    3. 问题: 如何确保电感器在汽车电子设备中的稳定性?
    解决方案: 使用高可靠性的封装材料,减少振动和冲击的影响,同时进行严格的质量检测。

    总结和推荐


    综上所述,HPL505032F1型电感器以其高可靠性、宽广的操作温度范围和优异的性能,在ADAS系统和汽车电子设备中表现出色。它具备出色的EMI抑制能力和良好的热稳定性,是应用于汽车和其他高可靠性要求环境的理想选择。我们强烈推荐该产品用于各种高要求的电子设备中。

HPL505032F1080MRD3P参数

参数
额定电流 34A
Q值 -
测试频率 100KHz
电感值 80nH
饱和电流(LSAT) 42A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 770μΩ
长*宽*高 5mm*5mm*3.2mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
