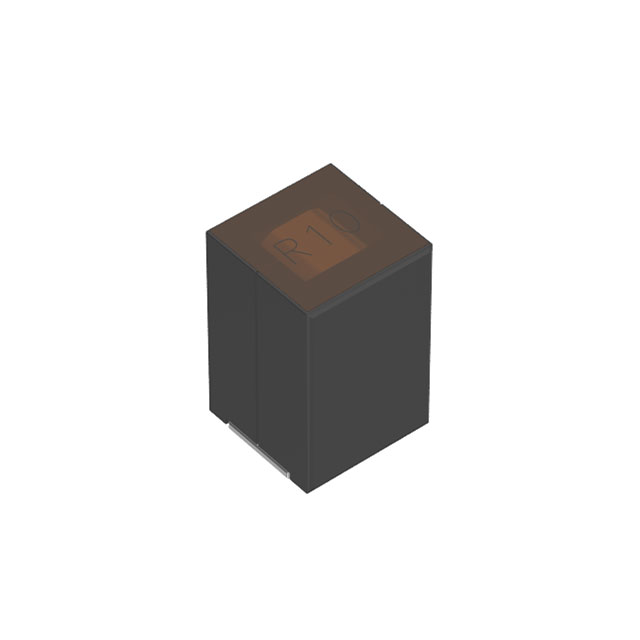

VLBU6565100T-R15L

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 52A 70A 150nH 180μΩ ±15% 标准安装,贴片安装 6.5mm*6.5mm*10mm
供应商型号: 4125651
供应商: 海外现货
标准整包数: 1
TDK 贴片电感 VLBU6565100T-R15L

VLBU6565100T-R15L概述


    产品简介


    本篇技术手册详细介绍了一款名为VLBU6565100的功率电感器。该电感器专为表面贴装设计,适用于服务器、基站(BTS)、VRM等电源电路。它采用了高Bs铁氧体材料,并通过无连接线结构实现了大电流和低直流电阻(DCR)。此外,这款电感器还具备紧凑的安装面积和宽广的工作温度范围(-40°C到+125°C),是现代电子产品中不可或缺的关键元件。

    技术参数


    - 系列名称: VLBU6565100
    - 封装尺寸: 6.5×6.5×10.0mm
    - 电感值: 0.07μH、0.10μH、0.12μH、0.15μH、0.20μH、0.22μH
    - 电感容差: ±15%
    - 测量频率: 100kHz
    - 直流电阻: 0.17mΩ(±10%)
    - 额定电流: 70A(其中Isat、Itemp均为70A)
    - 工作温度范围: -40°C 到 +125°C

    产品特点和优势


    VLBU6565100型功率电感器具有以下特点和优势:
    - 高Bs材料: 使用高Bs铁氧体材料,使得电感器能够处理更大的电流。
    - 无连接线结构: 通过这种结构,可以实现更低的直流电阻和更高的电流承载能力。
    - 小体积: 采用紧凑的设计,节省电路板空间。
    - 宽温工作范围: 能够在极端环境下正常运行,适合各种恶劣条件的应用。
    - REACH认证: SVHC-free,铅free,RoHS符合要求。

    应用案例和使用建议


    应用案例
    VLBU6565100型电感器广泛应用于服务器、基站(BTS)、VRM等场合。这些应用需要高性能和稳定的电流控制,VLBU6565100电感器的优良特性使其成为理想选择。
    使用建议
    为了确保最佳性能,在使用VLBU6565100时应注意以下几点:
    - 在焊接前对元件进行预热,预热温度应使焊接温度与芯片温度之间的温差不超过150°C。
    - 避免电感器受到过度加热,否则可能导致性能劣化或寿命缩短。
    - 在设计电路时需注意磁干扰的影响,特别是对于非磁屏蔽型线圈布局。

    兼容性和支持


    VLBU6565100电感器可与其他标准电子元件和设备兼容。制造商提供了详尽的技术支持和维护信息,包括安全提醒、存储条件和建议的回流焊工艺等。如有疑问或需要进一步的帮助,可以直接联系制造商获取支持。

    常见问题与解决方案


    问题1:焊接后发现终端电极的焊点不良。
    解决方案:检查是否遵循正确的焊接条件,尤其是预热温度和峰值温度。确保预热充分,且焊接过程没有出现过热现象。
    问题2:在高温环境下工作时发现电感器性能下降。
    解决方案:确认是否超出了规定的温度范围。如果是,则需采取适当的散热措施,或者更换为适应更高温度范围的产品。

    总结和推荐


    VLBU6565100型电感器凭借其高Bs材料、无连接线结构和宽工作温度范围等特点,展示了优异的性能。它的应用领域广泛,尤其适合需要高性能和可靠性的现代电子系统。总体而言,强烈推荐使用此款电感器,尤其是在那些对电流控制和可靠性有较高要求的应用中。

VLBU6565100T-R15L参数

参数
自谐振频率(SRF) -
容差 ±15%
直流电阻(DCR) 180μΩ
额定电流 70A
Q值 -
测试频率 100KHz
电感值 150nH
饱和电流(LSAT) 52A
长*宽*高 6.5mm*6.5mm*10mm
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLBU6565100T-R15L厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBU6565100T-R15L数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBU6565100T-R15L VLBU6565100T-R15L数据手册

VLBU6565100T-R15L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10.3985
10+ ¥ 8.7825
50+ ¥ 8.4312
100+ ¥ 7.8691
200+ ¥ 7.7286
400+ ¥ 7.5881
2000+ ¥ 7.5881
4000+ ¥ 7.5881
库存: 153
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 10.39
直接购买
加入购物车
