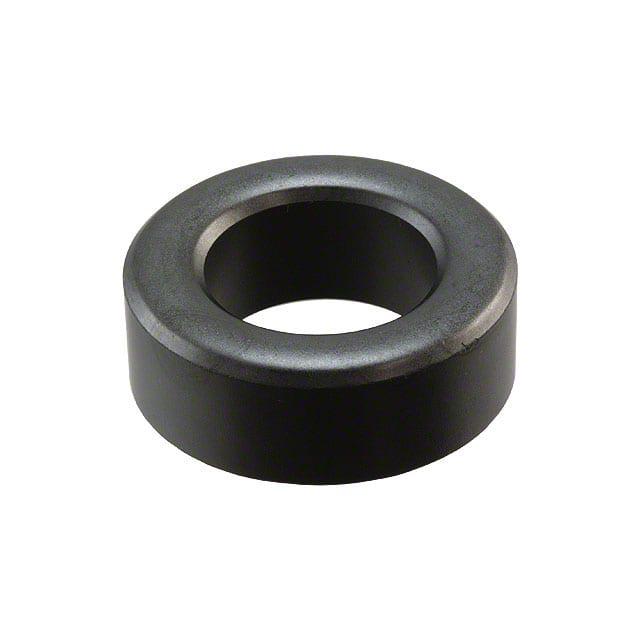

B64290A0044X035

产品分类: 磁芯
厂牌: TDK
产品描述: ±25% 368mm3 30.09mm 6000µi 3.06μH 12.23mm2 Toroid 2.46mm-1 7.5mm(宽度)*5mm(高度)
供应商型号: Q-BN-B64290A0044X035
供应商: 期货订购
标准整包数: 4500
TDK 磁芯 B64290A0044X035

B64290A0044X035概述


    产品简介


    产品类型: 托奇环形磁芯(Toroids)
    主要功能:
    - 主要用于电磁兼容性(EMC)扼流圈,抑制MHz范围内的RF干扰
    - 在信号变压器中也有广泛应用
    - 在电力应用中越来越常见,如功率电感器,适用于多种转换器(如降压、升压、正激、推挽和共振转换器),功率因数校正扼流圈或差分滤波器电感器
    应用领域:
    - 以太网和其他LAN系统的扼流圈
    - 电信设备(例如N30, T38, T46材料)
    - 功率线圈和工业应用中的扼流圈和滤波器(例如T65材料)
    - 作为功率电感器,用于提高电流承载能力而不会饱和

    技术参数


    尺寸: 环形磁芯直径从2.5mm到202mm不等
    材料: 多种材料可选,包括镍锌(NiZn)和锰锌(MnZn)材料,具体型号如下:
    - NiZn材料:如K10、T38、T46
    - MnZn材料:如R2.5至R12.5(N30, T38, T46),R13.3至R26(N30, T65, T35, T37, T38),大于R34(T65)
    性能参数:
    - 最大温度:短时约180°C,长时约130°C
    - 绝缘强度:环氧涂层最小值为1.0 kV(对于R9.53,R10),透明涂层最小值为1 kV
    - 涂层厚度:环氧涂层<0.4mm,Parylene涂层为0.012mm或0.025mm
    - 频率范围:频率上限取决于具体应用

    产品特点和优势


    独特功能和优势:
    - 多种材料选择满足不同应用需求
    - 高温稳定性,可在较高温度下运行
    - 不同涂层版本提供边缘保护和绝缘功能
    - 环氧涂层(蓝色)和Parylene涂层(透明)两种选项
    - 极低的涂层厚度(Parylene涂层)提供了非常高的介电强度

    应用案例和使用建议


    应用案例:
    - LAN网络中的扼流圈
    - 电信设备和功率线圈中的噪声抑制
    使用建议:
    - 对于高机械应力的应用,使用带圆角的中型环形磁芯以减少机械损伤
    - 使用前处理步骤,确保避免因高温焊接导致的共面性问题或引脚排列问题
    - 安装时考虑制造公差,以确保钻孔过程中的位置精度

    兼容性和支持


    兼容性:
    - 本产品设计和评估仅限于与TDK Electronics品牌的环形磁芯搭配使用
    - 其他制造商的磁芯和配件可能不兼容
    支持和维护:
    - 用户应进行必要的测试以确认兼容性
    - 若有疑问,联系TDK Electronics获得技术支持

    常见问题与解决方案


    常见问题:
    - 高机械应力下,磁芯容易破裂或失效
    解决方案:
    - 注意机械安装过程中的细节,使用适当的安装工具以减少压力
    - 在高频率和高磁通密度条件下操作时注意磁芯的热稳定性
    - 采用较低的冷却速率并避免快冷过程

    总结和推荐



    总结

    :
    - TDK Electronics的托奇环形磁芯具有多样化的尺寸和材料选择,适用于多种应用场景
    - 高质量的涂层和良好的机械稳定性使其成为许多电力应用的理想选择
    推荐:
    - 推荐使用本产品在需要高性能电磁兼容性的场合,特别是电力转换器和其他高可靠性应用中
    - 考虑其优良的机械和电气特性,以及广泛的尺寸范围,能够满足大多数设计要求。

B64290A0044X035参数

参数
磁心因数(ΣI/A) 2.46mm-1
直径 -
初始磁导率 6000µi
磁路长度 30.09mm
有效面积(Ae) 12.23mm2
有效磁导率 -
磁路截面积 -
磁芯材料 Toroid
电感系数(AI) 3.06μH
磁体体积 368mm3
容差 ±25%
长*宽*高 7.5mm(宽度)*5mm(高度)
零件状态 在售
包装方式 盒装
