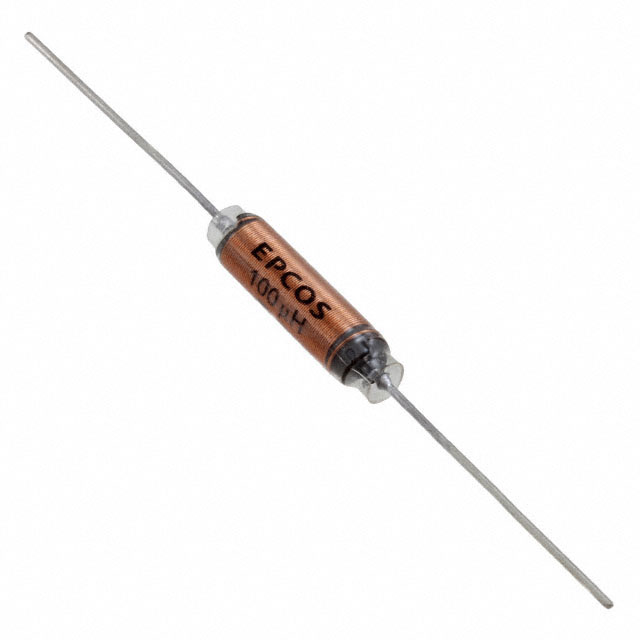

B82111E0000C025

产品分类: 插件电感
厂牌: TDK
产品描述: 100KHz 55MHz 1A 100μH 650mΩ ±20% 通孔安装 26mm(长度)*26mm(高度)
供应商型号: TU-B82111E0000C025
供应商: 海外现货
标准整包数: 1000
TDK 插件电感 B82111E0000C025

B82111E0000C025概述


    产品简介


    VHF扼流圈(B82111E系列)是一种专为高频应用设计的电感器,主要用于抑制射频干扰(RFI)、提供滤波功能以及在通信和娱乐电子产品中进行解耦操作。此系列产品广泛应用于小家电中的干扰抑制,以及电信和消费电子产品的电源线过滤。

    技术参数


    - 额定电压:500 V AC/DC
    - 额定电流范围:0.1 ... 6 A
    - 额定电感范围:7 ... 1200 µH
    - 构造特征:
    - 铁氧体圆柱形芯
    - 单层漆包铜线绕制
    - 聚酯绝缘套管
    - 测试电压:2500 V AC,持续1分钟
    - 测量频率:电感小于等于10 µH时为1 MHz;电感介于10 µH到1000 µH之间时为100 kHz;电感大于1000 µH时为10 kHz
    - 测量电压:1 V
    - 测量温度:+20°C
    - 电感容差:±20%
    - 额定温度:+60°C
    - 直流电阻:典型值为±20%
    - 谐振频率:±30%,测量条件为+20°C
    - 无铅焊锡可焊性:Sn95.5Ag3.8Cu0.7,+245±5°C,3±0.3秒
    - 焊点润湿性:≥90%,符合IEC 60068-2-20标准
    - 耐焊接热性:+260±5°C,10秒,符合IEC 60068-2-20标准
    - 引脚拉伸强度:≥30 N,符合IEC 60068-2-21标准
    - 气候类别:55/125/56,符合IEC 60068-1标准
    - 存储条件:
    - 安装后:-55°C … +125°C
    - 包装后:-25°C … +40°C,湿度≤75%

    产品特点和优势


    VHF扼流圈(B82111E系列)具有以下显著特点和优势:
    - 高谐振频率:适用于多种高频应用。
    - 宽电感范围:适应不同的应用场景需求。
    - 设计符合EN 60938标准:确保产品设计符合相关行业标准。
    - 适用于波峰焊:便于自动化生产线上的安装。
    - RoHS兼容:符合欧盟关于限制有害物质的规定。

    应用案例和使用建议


    - 小家电干扰抑制:如微波炉、吸尘器等,确保这些设备能够有效过滤和抑制射频干扰。
    - 通信系统解耦:如电话交换机、移动基站等,在高频信号处理中起重要作用。
    - 电视和音响系统滤波:通过减少电磁干扰来提高信号质量和稳定性。
    使用建议:
    - 在安装过程中,弯曲引脚时应保证弯曲点至少距离芯子末端3毫米以上。
    - 使用低温焊接材料,避免对漆包线绝缘造成损害。
    - 若需要在产品内部灌胶,务必选择不会损伤线材、塑料或粘合剂的灌封材料。

    兼容性和支持


    B82111E系列扼流圈与大多数现代电子设备兼容。EPCOS公司提供了详细的使用指南和技术支持,以帮助客户解决安装过程中的各种问题。

    常见问题与解决方案


    1. 问题:焊接过程中出现引脚裂纹。
    - 解决方案:调整焊接温度和时间,使用正确的焊料,并确保引脚有足够的支撑。
    2. 问题:产品在高温环境下工作不稳。
    - 解决方案:检查并调整产品的散热设计,确保其能够在规定的温度范围内正常工作。
    3. 问题:在特定条件下产品的电气性能降低。
    - 解决方案:重新评估灌封材料的选择,确保其不会影响产品的电气性能。

    总结和推荐


    总体而言,VHF扼流圈(B82111E系列)是一款设计精良、性能稳定的电感器产品,适用于多种高频应用场景。其宽广的电感范围和高谐振频率使其成为射频干扰抑制和滤波的理想选择。此外,产品的设计和制造均符合相关国际标准,加之EPCOS公司提供的详细技术支持,使得这款产品在市场中具有较强的竞争力。因此,强烈推荐在需要高频干扰抑制和滤波的应用场合中采用这一产品。

B82111E0000C025参数

参数
容差 ±20%
直流电阻(DCR) 650mΩ
额定电流 1A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) -
自谐振频率(SRF) 55MHz
长*宽*高 26mm(长度)*26mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

B82111E0000C025厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82111E0000C025数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B82111E0000C025 B82111E0000C025数据手册

B82111E0000C025封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.387 ¥ 3.3089
库存: 21000
起订量: 2000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3308.9
直接购买
加入购物车
