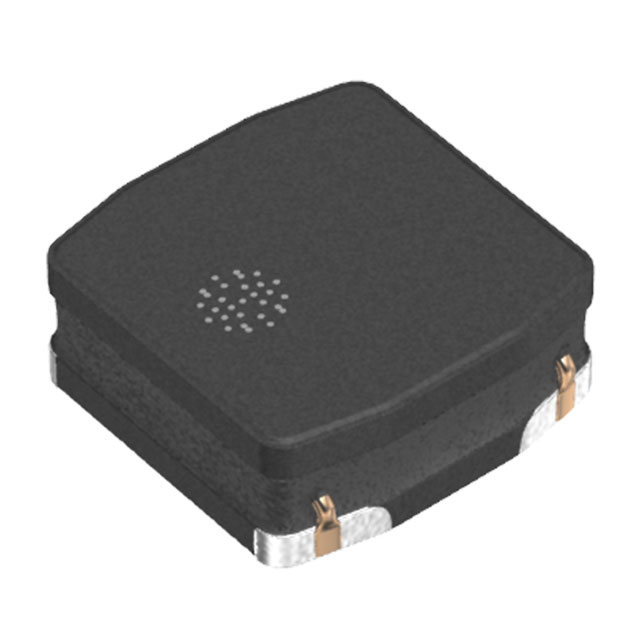

VLS3012CX-470M-1

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 430mA 660mA 47μH 1.477Ω ±20% 1212 标准安装,贴片安装 3mm*3mm*1.2mm
供应商型号: 12M-VLS3012CX-470M-1
供应商: 云汉优选
标准整包数: 2000
TDK 贴片电感 VLS3012CX-470M-1

VLS3012CX-470M-1概述


    产品简介


    本技术手册详细介绍的是适用于电源电路的磁屏蔽型绕线电感器——VLS3012CX-1系列。该电感器采用铁氧体磁材料制成,特别适合于各种高密度安装的应用场合。其主要应用于智能手机、平板终端、硬盘驱动器(HDD)、固态硬盘(SSD)、数码摄像机(DVC)、数码相机(DSC)、便携式显示器、便携式游戏设备、紧凑型电源模块等领域。

    技术参数


    主要规格
    - 尺寸:3.0×3.0×1.2 mm
    - 工作温度范围:–40°C至+105°C(含自加热)
    - 额定电流:根据电感量变化率(初始电感值的30%)或温度升高(自加热导致温度上升40°C)中的较小值确定
    性能参数
    - 直流电阻(最大值):不同电感值对应不同的直流电阻
    - 饱和电流(最大值):各电感值对应的饱和电流
    - 温升电流(最大值):各电感值对应的温升电流
    具体的技术参数如下:
    | 额定电感值 (µH) | 公差 | 直流电阻 (Ω) | 饱和电流 (A) | 温升电流 (A) |

    | 1.0 | ±20% | 0.044 | 2.51 | 3.31 |
    | 1.5 | ±20% | 0.058 | 1.90 | 3.09 |
    | 2.2 | ±20% | 0.074 | 1.70 | 2.55 |
    | 3.3 | ±20% | 0.107 | 1.39 | 1.99 |
    | 4.7 | ±20% | 0.166 | 1.18 | 1.58 |
    | 6.8 | ±20% | 0.236 | 1.08 | 1.35 |
    | 10 | ±20% | 0.324 | 1.00 | 1.12 |

    产品特点和优势


    - 磁屏蔽设计:有效降低电磁干扰,提高整体电路的稳定性和可靠性。
    - 高耐温性能:在广泛的温度范围内仍能保持良好的性能表现。
    - 低直流电阻:提供更大的电流通过能力,减少能量损耗。
    - 优化的磁芯设计:确保在高密度安装条件下具有出色的电气特性。

    应用案例和使用建议


    VLS3012CX-1系列电感器广泛应用于消费电子产品如手机、平板电脑、相机等,这些设备通常需要紧凑的电路设计和高效的电源管理。对于这些应用场景,以下是一些建议:
    - 在高密度安装的电路板上使用时,注意避免强磁场干扰。
    - 确保预热温度不超过150°C以防止损坏电感器。
    - 装配后的焊接温度应控制在规定范围内,以保证电气性能和使用寿命。

    兼容性和支持


    本系列产品与其他常见的消费电子产品兼容,厂商提供了详细的交付规范和技术支持文档,确保用户能够正确且安全地使用这些产品。此外,厂商还提供定期的技术更新和升级服务,以满足市场需求的变化。

    常见问题与解决方案


    问题1:电感器出现过热现象
    解决方案:检查电源输入是否超过额定值,适当降低输入电流;确保散热良好,必要时增加散热片。
    问题2:焊接过程中出现开裂或剥离
    解决方案:严格遵循焊锡工艺要求,使用适当的预热温度并控制焊接过程中的温度变化。

    总结和推荐


    综上所述,VLS3012CX-1系列电感器凭借其优异的电气特性和可靠的性能,在多种应用环境中展现出卓越的表现。无论是对于消费电子还是工业自动化领域的应用,它都是一个值得信赖的选择。我们强烈推荐这一产品给那些寻求高效、可靠电源管理解决方案的工程师和设计师们。

VLS3012CX-470M-1参数

参数
饱和电流(LSAT) 430mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.477Ω
额定电流 660mA
Q值 -
测试频率 1MHz
电感值 47μH
长*宽*高 3mm*3mm*1.2mm
通用封装 1212
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS3012CX-470M-1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS3012CX-470M-1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS3012CX-470M-1 VLS3012CX-470M-1数据手册

VLS3012CX-470M-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.4249
20000+ ¥ 0.4121
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 849.8
直接购买
加入购物车
