首页  >  产品百科  >  B66307G0500X187

B66307G0500X187

产品分类: 磁芯
厂牌: TDK
产品描述: E 16mm*4.7mm*8.2mm
供应商型号: 4154019
供应商: 海外现货
标准整包数: 10

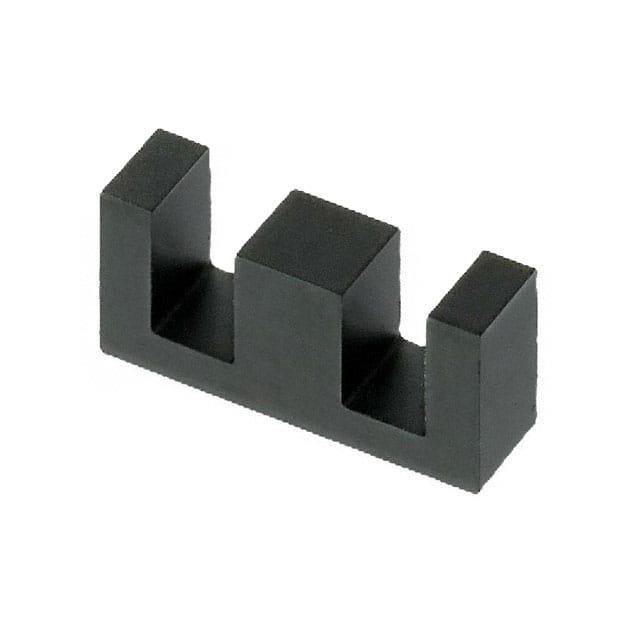

TDK 磁芯 B66307G0500X187

B66307G0500X187概述


    产品简介


    E型磁芯系列(型号:E1685)是一系列用于共模扼流圈和宽带应用的高渗透率磁芯。它们主要用于电磁干扰滤波、电源管理和其他高频电路中。这些磁芯由TDK制造,具备优秀的磁性能和机械强度,适合多种工业和消费电子产品中的应用。

    技术参数


    以下是E型磁芯系列的技术规格和性能参数:
    - 基本尺寸与重量
    - 长度(l):37.6 mm
    - 有效截面积(Ae):20.1 mm²
    - 最小截面积(Amin):19.4 mm²
    - 体积(Ve):756 mm³
    - 重量:约3.6克/套
    - 磁性能
    - 有效磁导率(μe):不同材料的值范围从1400到5100 nH
    - 饱和电流:具体数值依赖于不同的材料和气隙长度
    - 其他
    - 交货方式:单个单位交付
    - 温度范围:-40°C 到 +155°C
    - 供货状态:目前该系列部分型号已停产

    产品特点和优势


    E型磁芯系列具有以下几个独特的优势:
    - 高渗透率:特别适用于共模扼流圈和宽带应用。
    - 卓越的热稳定性:可承受较高温度范围内的操作,适合高温环境下的应用。
    - 可靠性高:采用高质量材料制成,确保长期稳定可靠运行。
    - 易于加工:提供多样化的材料选择,便于在不同应用场景中进行定制化设计。

    应用案例和使用建议


    E型磁芯系列广泛应用于多种高频电路中,如电磁干扰滤波器、电源管理模块等。实际应用中应注意以下几点:
    - 温度控制:在高温环境下使用时,需要特别注意散热设计以避免磁芯过热。
    - 安装工艺:在装配过程中应轻柔操作,避免过度的机械应力导致磁芯损坏。
    - 测试与验证:在新产品开发过程中,应进行全面的测试和验证以确保磁芯在实际应用中的性能。

    兼容性和支持


    E型磁芯系列的配件仅适用于TDK自家的磁芯,不同厂家的产品可能不兼容。如果需要替换已被停产的产品,请联系当地TDK销售办公室获取帮助。此外,TDK还提供一系列技术支持服务,包括但不限于产品培训和技术咨询。

    常见问题与解决方案


    以下是几个常见的用户问题及其解决方案:
    - 问题一:磁芯在高温下运行时性能下降。
    - 解决方法:确认磁芯的实际工作温度不超过制造商规定的最高温度限制,并采取适当的散热措施。

    - 问题二:磁芯在装配过程中容易损坏。
    - 解决方法:严格按照装配指南进行操作,避免对磁芯施加过大的机械应力。

    总结和推荐


    总体而言,E型磁芯系列凭借其高渗透率、卓越的热稳定性和可靠性,成为高频电路中不可或缺的关键部件。对于需要高性能磁芯的应用场合,特别是共模扼流圈和宽带应用,该系列产品是值得推荐的选择。然而,考虑到当前某些型号已停产,建议用户在采购前与TDK官方联系,确认库存情况并选择合适的替代产品。

B66307G0500X187参数

参数
磁体体积 -
直径 -
有效面积(Ae) -
磁路长度 -
容差 -
电感系数(AI) -
初始磁导率 -
磁路截面积 -
有效磁导率 -
磁心因数(ΣI/A) -
磁芯材料 E
长*宽*高 16mm*4.7mm*8.2mm
零件状态 在售
包装方式 盒装

B66307G0500X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66307G0500X187数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66307G0500X187 B66307G0500X187数据手册

B66307G0500X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.165
100+ ¥ 2.8358
500+ ¥ 2.7852
2500+ ¥ 2.7346
4000+ ¥ 2.7346
8000+ ¥ 2.7346
库存: 7639
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.65
