ZCAT20D-BK

产品分类: 磁芯
厂牌: TDK
产品描述: Ferrite Core Clamp Core
供应商型号: 4016092
供应商: 海外现货
标准整包数: 1

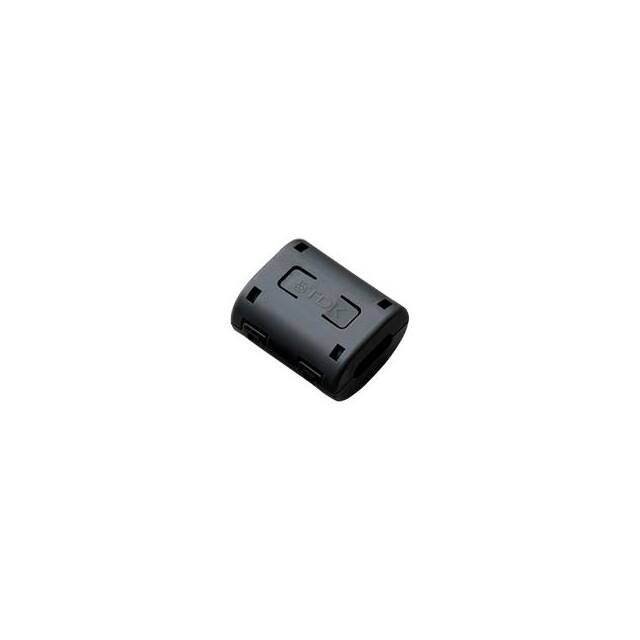

TDK 磁芯 ZCAT20D-BK

ZCAT20D-BK概述

    Clamp Filters for Cable EMC Components - ZCAT Series

    1. 产品简介


    ZCAT系列钳位滤波器是一种专为电缆设计的电磁兼容(EMC)组件。它们通过独特的结构,将磁芯嵌入塑料外壳中,允许用户无需切割电缆即可方便地安装到接口电缆和电源电缆上。这种设计不仅简化了安装过程,还增强了高频噪声吸收能力,特别适用于电源线和信号线的噪声抑制。ZCAT系列钳位滤波器广泛应用于计算机、办公设备、显示器、硬盘驱动器、数字电话、音频设备、电子乐器、视频游戏机、复印机和传真机等多种电子产品中。

    2. 技术参数


    ZCAT系列钳位滤波器的技术规格如下:
    | 参数 | 规格 |

    | 阻抗 [10-100 MHz] | 20 - 80 Ω |
    | 阻抗 [100-500 MHz] | 50 - 150 Ω |
    | 工作温度范围 | -40°C 至 85°C |
    | 重量 | 6g 至 62g |
    尺寸规格如下:
    - ZCAT1518-0730:外径 22mm ± 1mm,长 18mm ± 1mm,内径 7mm ± 1mm
    - ZCAT2017-0930:外径 21mm ± 1mm,长 17mm ± 1mm,内径 9mm ± 1mm
    - ZCAT2032-0930:外径 36mm ± 1mm,长 32mm ± 1mm,内径 9mm ± 1mm
    - 其他型号尺寸参照具体型号说明

    3. 产品特点和优势


    - 安装简便:无需切断电缆即可安装,方便快捷。
    - 高性能噪声吸收:利用高频率吸收特性的磁芯,有效抑制电源线和信号线的高频噪声。
    - 适用于多种应用:适合不同尺寸的电缆,具有广泛的适用性。
    - 环境适应性强:可在-40°C至85°C的宽广温度范围内稳定工作。

    4. 应用案例和使用建议


    - 应用案例:ZCAT系列钳位滤波器广泛应用于各种电子设备中,如笔记本电脑、台式机、游戏机和音频设备。例如,在笔记本电脑的电源线上安装ZCAT钳位滤波器可以显著降低电源噪声,提高设备的稳定性和可靠性。
    - 使用建议:为了充分发挥ZCAT钳位滤波器的效果,建议在安装时仔细确认电缆直径,避免安装不当导致损坏。另外,对于频繁移动或易受机械冲击的应用场景,应注意保护滤波器以防止损坏。

    5. 兼容性和支持


    ZCAT系列钳位滤波器与多种电缆兼容,根据具体型号支持不同尺寸的电缆。制造商提供了详细的交付规格和技术支持,以确保用户能够正确且安全地使用产品。

    6. 常见问题与解决方案


    - 问题:安装过程中滤波器外壳破损。
    - 解决方案:确保在合适的温度范围内操作,避免在极端环境下使用。
    - 问题:阻抗不匹配导致信号质量下降。
    - 解决方案:检查电缆规格,确保与钳位滤波器的内径和外径相匹配。
    - 问题:使用中出现异常声音。
    - 解决方案:确认电缆固定牢固,避免松动引起的噪音。

    7. 总结和推荐


    ZCAT系列钳位滤波器凭借其简易安装、高效的噪声吸收能力和广泛的适用性,成为众多电子设备中不可或缺的电磁兼容组件。对于需要增强电磁兼容性能的应用场合,我们强烈推荐使用ZCAT系列钳位滤波器。尽管部分型号已被标记为不适合新设计,但仍可在现有设备中发挥重要作用。

ZCAT20D-BK参数

参数
容差 -
电感系数(AI) -
初始磁导率 -
有效磁导率 -
磁路截面积 -
磁体体积 -
磁路长度 -
直径 -
磁芯材料 -
磁心因数(ΣI/A) -
有效面积(Ae) -
长*宽*高 35mm*30mm*20mm
安装方式 自由悬挂
应用等级 工业级
零件状态 在售
包装方式 散装

ZCAT20D-BK厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

ZCAT20D-BK数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK ZCAT20D-BK ZCAT20D-BK数据手册

ZCAT20D-BK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 46.9268
10+ ¥ 42.0464
25+ ¥ 42.0464
50+ ¥ 41.2956
100+ ¥ 40.5447
280+ ¥ 40.5447
1400+ ¥ 40.5447
2800+ ¥ 40.5447
库存: 2989
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 46.92
直接购买
加入购物车
