首页  >  产品百科  >  B82496C3229A000

B82496C3229A000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100MHz 10GHz 1.5A 14@100MHz 2.2nH 35mΩ ±0.3nH 0603 贴片安装 1.6mm*800μm*900μm
供应商型号: 4960861
供应商: 海外现货
标准整包数: 10

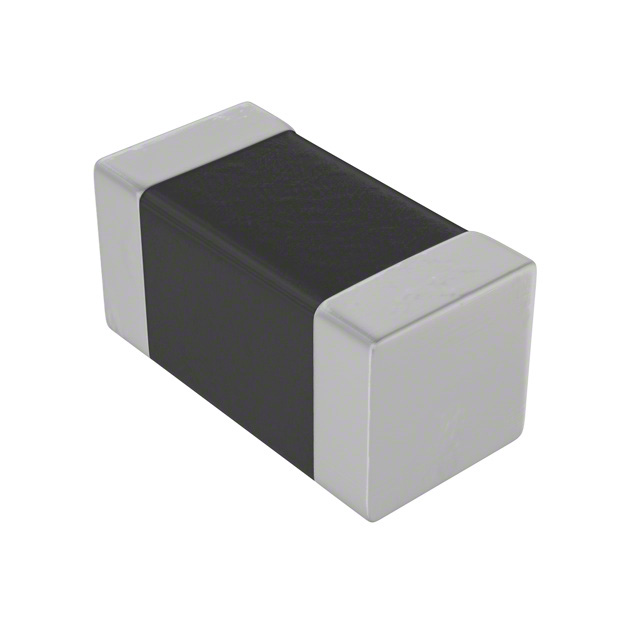

TDK 贴片电感 B82496C3229A000

B82496C3229A000概述

    电子元器件产品技术手册:SIMID 0603-C SMT电感器

    产品简介


    SIMID系列的SIMID 0603-C是一款表面贴装型电感器(SMT),型号为B82496C。此电感器广泛应用于多媒体、汽车访问系统、无线通信系统等领域。其核心材料为镀铜陶瓷,结构坚固且耐高温,具备高共振频率和紧密的电感容差。

    技术参数


    SIMID 0603-C的主要技术参数如下:
    - 尺寸: 0603(EIA)和/或1608(IEC)
    - 额定电感: 1...220 nH
    - 额定电流: 110...1800 mA
    - 构造: 镀铜陶瓷芯,激光切割线圈,环氧涂层
    - 温度范围: 最高达+150°C
    - 共振频率: 高
    - 电感容差: 紧密
    - 极化效应: 无
    - 机械稳定性: 高
    - 认证: 符合AEC-Q200标准
    - 焊接方式: 适合无铅回流焊
    - 环保: RoHS兼容
    - Q因子: 典型值0.1-1.8
    - 自共振频率: 最低1.3 GHz
    - 直流电阻: 最大0.02Ω

    产品特点和优势


    SIMID 0603-C的主要优势在于其出色的性能指标和广泛的适用性:
    - 高耐温性能: 可在最高达+150°C的环境中稳定工作。
    - 高Q因子: 保证了电感器在高频下仍能保持优良性能。
    - 紧密的电感容差: 使电感值更加准确,减少误差。
    - 免极化效应: 避免了因极化带来的性能下降。
    - 高机械稳定性: 确保了产品在长期使用中不会变形或损坏。
    - 符合环保标准: RoHS兼容,满足当前环保要求。

    应用案例和使用建议


    SIMID 0603-C广泛应用于多种场景:
    - TPMS(轮胎压力监测系统): 用于汽车安全系统。
    - GPS(全球定位系统): 精确度高的信号传输。
    - 数字相机: 高频电路中用于信号处理。
    使用建议:
    - 确保焊接时符合规定的温度条件,避免过热导致损坏。
    - 在使用过程中要注意不要使其暴露在直接冲击下,以免陶瓷材料受损。
    - 考虑到清洗工艺可能带来的负面影响,建议在清洗过程中采用温和的工艺,并严格控制清洗剂的选择。

    兼容性和支持


    SIMID 0603-C的设计适用于多种不同的焊接工艺,特别是无铅回流焊。制造商提供详细的技术支持,包括样品套件和详细的接线图。此外,制造商还提供了材料数据表(MDS)以供进一步了解产品信息。

    常见问题与解决方案


    - 问题: 电感器在高温下性能下降。
    - 解决方案: 确保工作环境温度不超过额定温度+125°C,如需在更高温度环境下使用,请联系制造商获取更多信息。

    - 问题: 电感器在长期使用后出现性能下降。
    - 解决方案: 定期检查电感器的工作状态,必要时进行更换,避免因过载导致性能下降。

    总结和推荐


    SIMID 0603-C电感器凭借其优异的性能和可靠性,在多种应用场景中表现出色。其独特的特性和广泛的适用范围使其成为各种电子设备的理想选择。强烈推荐给需要高性能电感器的工程师和设计人员。
    通过本文的技术手册和上述介绍,我们希望帮助您更好地理解SIMID 0603-C电感器的特性和应用场景,从而为您的项目选择最合适的解决方案。

B82496C3229A000参数

参数
额定电流 1.5A
Q值 14@100MHz
测试频率 100MHz
电感值 2.2nH
饱和电流(LSAT) -
自谐振频率(SRF) 10GHz
容差 ±0.3nH
直流电阻(DCR) 35mΩ
长*宽*高 1.6mm*800μm*900μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82496C3229A000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82496C3229A000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82496C3229A000 B82496C3229A000数据手册

B82496C3229A000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.9581
1000+ ¥ 1.8758
2000+ ¥ 1.8355
库存: 3653
起订量: 110 增量: 0
交货地:
最小起订量为:10
合计: ¥ 19.58
直接购买
