VLCF5024T-150MR71-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 710mA 710mA 15μH 152mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*2.4mm
供应商型号: 4354304
供应商: 海外现货
标准整包数: 1

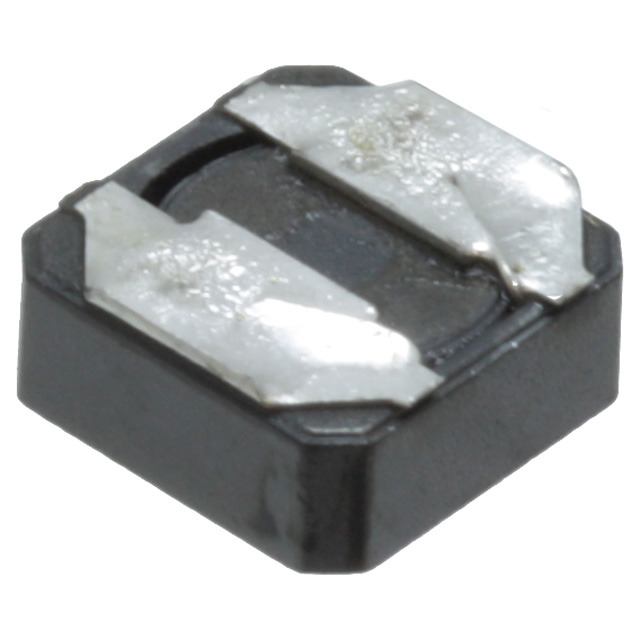

TDK 贴片电感 VLCF5024T-150MR71-2

VLCF5024T-150MR71-2概述


    产品简介


    产品类型: 铜线绕制铁氧体电感器
    主要功能: VLCF5024-2 型电感器主要用于电源电路中的磁屏蔽,具备低轮廓设计。
    应用领域: 适用于移动设备(如硬盘驱动器HDD、数字视频摄像机DVC和数字静态相机DSC)的电源电感;液晶显示器LCD及其他DC到DC转换器中的电感。

    技术参数


    | 参数 | 描述 |

    | 额定电流 | 较小值为Isat或Itmp。 |
    | Isat | 基于电感变化率(初始值的30%以下)。 |
    | Itmp | 基于温度上升(自加热温度上升40°C)。 |
    | 测量设备 | 采用4194A Keysight Technologies 等效设备。 |
    | 型号及规格
    | 序列号 | L×W×H尺寸(mm) | 包装形式 | 电感(µH) | 电感容差(%) |
    | VLCF5024T-1R8N1R8-2 | 5.0×5.0×2.4 1.8 ±30%
    | VLCF5024T-2R7N1R5-2 | 5.0×5.0×2.4 2.7 ±30%
    | VLCF5024T-3R3N1R4-2 | 5.0×5.0×2.4 3.3 ±30%
    | VLCF5024T-4R7N1R3-2 | 5.0×5.0×2.4 4.7 ±30%
    | VLCF5024T-6R8N1R1-2 | 5.0×5.0×2.4 6.8 ±30%
    | VLCF5024T-100MR88-2 | 5.0×5.0×2.4 10 ±20%
    | 参数 | 描述 |

    | 测量频率(kHz) | 100 |
    | 直流电阻最大值(Ω) | 0.026-0.838 |
    | 额定电流Isat(A) | 1.86-0.28 |
    | 额定电流Itmp(A) | 4.05-0.72 |

    产品特点和优势


    1. 磁屏蔽设计:提供出色的电磁干扰保护,适合在需要高稳定性的电源电路中使用。
    2. 低轮廓设计:占用空间小,便于安装和布线。
    3. 宽工作温度范围:工作温度范围为-40°C至+105°C,满足恶劣环境下的需求。
    4. 多种电感值选择:不同的型号覆盖了广泛的电感值范围,以适应不同的应用需求。

    应用案例和使用建议


    应用案例:
    - 移动设备(如HDD、DVC、DSC)中的电源电感
    - LCD和其他DC到DC转换器
    使用建议:
    - 在选择合适的型号时,根据具体应用的需求选择适当的电感值。
    - 安装过程中要确保良好的焊接效果,特别是在存储期超过6个月的情况下。

    兼容性和支持


    - 兼容性:该电感器可与其他标准组件配合使用,易于集成到现有系统中。
    - 支持:制造商提供了详细的交付规范和技术文档,确保用户能够安全和正确地使用该产品。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 焊接后终端电极退化 | 确保遵守规定的预热条件,并按照推荐的回流焊曲线进行焊接。 |
    | 温度过高 | 使用适当的设计以保证足够的余量,避免因自加热导致的过热。 |

    总结和推荐


    综合评估:
    VLCF5024-2型电感器以其独特的磁屏蔽设计和低轮廓设计,非常适合用于电源电路中的关键应用。它具有出色的电气性能和宽泛的工作温度范围,是市场上可靠的电源电感解决方案。
    推荐使用:
    强烈推荐使用VLCF5024-2型电感器。该产品在众多应用中表现出色,不仅能满足基本需求,还能提供额外的电磁干扰保护和稳定性能。

VLCF5024T-150MR71-2参数

参数
容差 ±20%
直流电阻(DCR) 152mΩ
额定电流 710mA
Q值 -
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) 710mA
自谐振频率(SRF) -
长*宽*高 5mm*5mm*2.4mm
通用封装 2020
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLCF5024T-150MR71-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF5024T-150MR71-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF5024T-150MR71-2 VLCF5024T-150MR71-2数据手册

VLCF5024T-150MR71-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
