VLCF4028T-6R8N1R3-2

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.36A 1.36A 6.8μH 100mΩ ±30% 1515 标准安装,贴片安装 4mm*4mm*2.8mm
供应商型号: TFC-VLCF4028T-6R8N1R3-2
供应商: 海外现货
标准整包数: 500

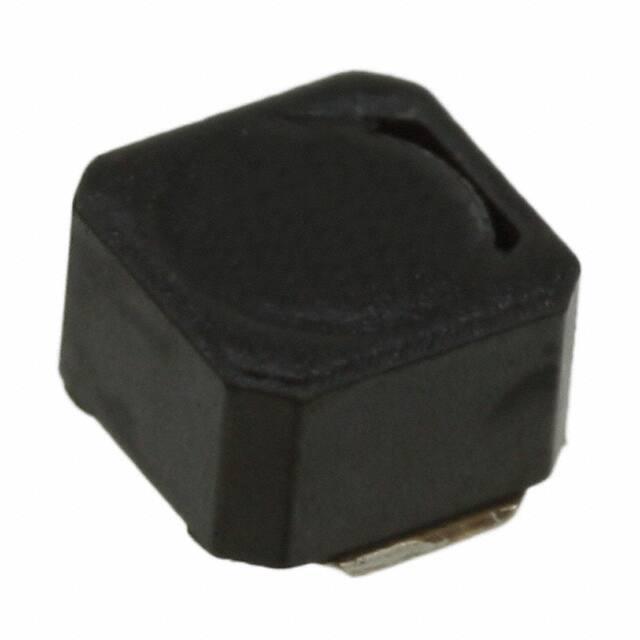

TDK 贴片电感 VLCF4028T-6R8N1R3-2

VLCF4028T-6R8N1R3-2概述


    产品简介


    本篇文章将介绍一款适用于电源电路的电感器——VLFC4028-2型。这款电感器采用磁屏蔽绕制方式,专为便携式设备如硬盘驱动器(HDD)、数字视频摄像机(DVC)和数字静态相机(DSC)中的电源源滤波而设计。此外,它还适用于LCD显示器和其他直流到直流转换器中的电感需求。通过精心设计,这款电感器能够在宽泛的工作温度范围内稳定运行,确保了其在多种应用场合下的可靠性和耐用性。

    技术参数


    | 参数 | 型号 |

    | 额定电流(最大值) | Isat或Itemp中的较小者 |
    | 工作温度范围 | –40至+105°C |
    | 外形尺寸 | 4.0mm x 4.0mm x 2.8mm |
    | 电感量 | 1.2µH 至 470µH |
    | 电感公差 | ±30%至±20% |
    | 最大直流电阻 | 0.032Ω 至 4.58Ω |
    | 额定电流(Isat) | 0.14A 至 4.48A |
    | 额定电流(Itemp) | 0.14A 至 4.48A |

    产品特点和优势


    1. 磁屏蔽设计:有效降低电磁干扰,提高了产品的可靠性。
    2. 低轮廓设计:适合空间受限的应用场合,同时保证了安装的便捷性。
    3. 宽广的工作温度范围:能够适应各种恶劣的环境条件。
    4. 高可靠性:适用于多种移动设备的电源管理,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 在便携式设备的电源管理中,例如笔记本电脑、平板电脑和智能手机的电源滤波。
    - 用于LCD显示器和其他需要稳定电源的电子设备中的电感组件。
    使用建议:
    - 在安装过程中,遵循制造商提供的焊接温度曲线,确保正确且安全的组装。
    - 为了防止静电损坏,使用防静电手环操作。
    - 需要特别注意,在使用此电感器之前,请确保产品存储条件良好,以避免长时间未使用导致的性能下降。

    兼容性和支持


    根据制造商提供的资料,此款电感器具有良好的兼容性,可应用于各种标准电子设备和电路板。制造商提供了详细的交付规格,确保客户可以获取产品特征和规格的详细信息,从而实现安全使用。此外,客户还可以通过联系制造商获得必要的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装后电感器性能不佳 | 确认是否遵循正确的焊接工艺,检查是否存在安装错误。 |
    | 长时间不使用后的性能问题 | 检查产品是否在制造商建议的存储条件下保存。 |
    | 电感器过热 | 检查电路设计是否合理,确认是否有适当的散热措施。 |

    总结和推荐


    总体而言,VLFC4028-2型电感器凭借其出色的性能参数、高可靠性及广泛的应用范围,成为电源管理领域的理想选择。该电感器不仅适用于移动设备中的电源管理,也适用于其他对稳定电源需求较高的电子设备。建议在选择电源管理电感器时考虑此型号,以满足高性能和可靠性的要求。

VLCF4028T-6R8N1R3-2参数

参数
饱和电流(LSAT) 1.36A
自谐振频率(SRF) -
容差 ±30%
直流电阻(DCR) 100mΩ
额定电流 1.36A
Q值 -
测试频率 100KHz
电感值 6.8μH
长*宽*高 4mm*4mm*2.8mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLCF4028T-6R8N1R3-2厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLCF4028T-6R8N1R3-2数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLCF4028T-6R8N1R3-2 VLCF4028T-6R8N1R3-2数据手册

VLCF4028T-6R8N1R3-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2898 ¥ 2.5205
库存: 5000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1260.25
