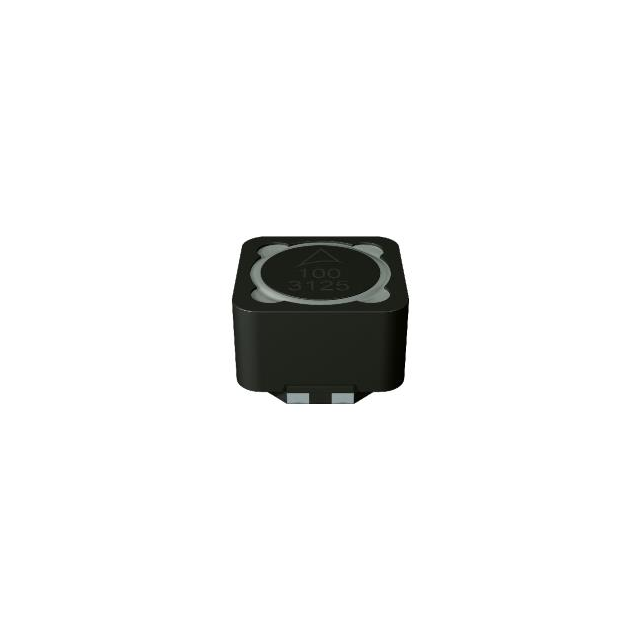

B82477D4104M000

产品分类: 其他电感
厂牌: TDK
产品描述: 100μH 100KHz 560mΩ 2.2A 1.35A ±20% 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: B82477D4104M000
供应商: 国内现货
标准整包数: 8750
TDK 其他电感 B82477D4104M000

B82477D4104M000概述

    SMT Power Inductors B82477D4 技术手册

    1. 产品简介


    SMT Power Inductors B82477D4 是一款表面贴装型功率电感器,尺寸为12.5 x 12.5 x 8.5 mm。这些电感器主要用于直流/直流转换器、共模扼流圈和1:1变压器等领域。B82477D4系列的特点是高电流承载能力、低直流电阻(DCR)以及优良的热稳定性和耐焊接性。

    2. 技术参数


    - 型号: B82477D4
    - 尺寸: 12.5 x 12.5 x 8.5 mm
    - 额定电感: 2 ... 100 μH
    - 磁芯材料: 铁氧体
    - 磁屏蔽: 磁屏蔽设计
    - 绕线: 聚酯铜线
    - 连接方式: 焊接至引脚
    - 特殊绕线技术: 低漏感和高耦合系数
    - 最大允许温度: -55°C 至 +150°C
    - 额定电流: 最大允许直流电流,温升≤40K
    - 饱和电流: 电感下降约10%
    - 直流电阻 (DCR): 测量温度为+20°C
    - 焊锡适应性: 符合JEDEC J-STD 020D标准
    - 气候类别: 55/150/56 (符合IEC 60068-1)
    - 存储条件: 包装 -25°C... +40°C, ≤ 75% RH; 安装后 -55°C ... +150°C
    - 重量: 约4.2克

    3. 产品特点和优势


    B82477D4系列电感器的主要特点包括:
    - 高电流承载能力: 适用于需要较高电流的应用。
    - 低直流电阻: 改善电路效率并降低功耗。
    - 宽温度范围: 温度适应性高,适用于恶劣环境。
    - 良好的耐焊接性: 适合回流焊接工艺。
    - 高质量材料: 符合RoHS标准,确保环保安全。

    4. 应用案例和使用建议


    应用案例:
    - DC/DC 转换器: 特别适合SEPIC拓扑结构。
    - 共模扼流圈: 用于EMI滤波。
    - 1:1 变压器: 用于信号传输。
    使用建议:
    - 在使用过程中,注意额定电流和饱和电流的限制,避免过载导致损坏。
    - 在高温环境中使用时,需关注散热措施,以维持正常工作温度。
    - 在进行焊接操作时,务必遵守规定的焊接条件,避免损坏电感器。

    5. 兼容性和支持


    B82477D4系列电感器与多种表面贴装技术兼容,且具备较高的兼容性。制造商提供了详尽的技术支持和售后服务,确保用户在应用过程中遇到问题能够得到及时解决。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接时出现空焊 | 检查焊接条件,确保符合标准 |
    | 饱和电流超出限制 | 减少电流负载或选择更大规格的产品 |
    | 温度过高 | 加强散热措施或减少负载 |

    7. 总结和推荐



    总结

    :
    B82477D4系列电感器以其高电流承载能力、低直流电阻、高耦合系数以及优良的耐焊接性等优点,适用于各种复杂的工作环境。该系列产品在DC/DC转换器和共模扼流圈应用中表现优异,具有很高的市场竞争力。
    推荐:
    强烈推荐使用B82477D4系列电感器。其可靠性和高性能使其成为许多应用场景的理想选择。

B82477D4104M000参数

参数
直流电阻(DCR) 560mΩ
额定电流 1.35A
Q值 -
测试频率 100KHz
电感值 100μH
饱和电流(LSAT) 2.2A
自谐振频率(SRF) -
容差 ±20%
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477D4104M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477D4104M000数据手册

厂牌 PDF简要描述 下载
TDK 其他电感 TDK B82477D4104M000 B82477D4104M000数据手册

B82477D4104M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8750+ ¥ 4.5729
87500+ ¥ 4.4357
库存: 8750
起订量: 8750 增量: 8750
交货地:
最小起订量为:8750
合计: ¥ 40012.87
