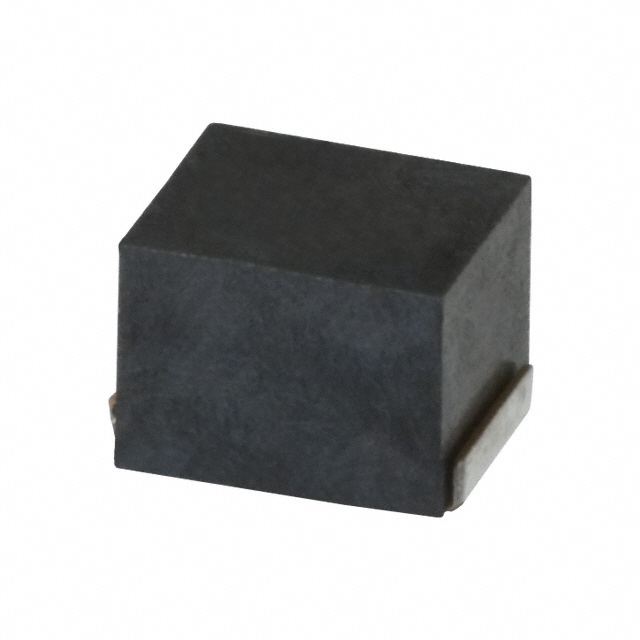

NLV32T-331J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 5MHz 40mA 20@796kHz 330μH 34Ω ±5% 1210 贴片安装 3.2mm*2.5mm*2.4mm
供应商型号: A-NLV32T-331J-EF
供应商: 云汉优选
标准整包数: 2000
TDK 贴片电感 NLV32T-331J-EF

NLV32T-331J-EF概述

    # 汽车级标准电感器NLV32-EFD系列技术详解

    产品简介


    基本介绍
    NLV32-EFD系列电感器是由树脂模具封装而成的普通电路应用绕线型电感器。它专为车载用途设计,特别适用于对电感器精度要求较高的场合,例如滤波电路。该系列产品采用高性能铁氧体材料,具有出色的温度稳定性及抗电磁干扰能力,广泛应用于汽车导航系统、汽车音响系统以及ETC设备中。
    主要功能
    - 滤波作用:通过精确控制电感值来过滤掉不需要的高频信号。
    - 能量存储:在电路中作为储能元件,提供稳定的电流输出。
    - 阻抗匹配:帮助实现不同电路间阻抗的最佳匹配,提高传输效率。
    应用领域
    - 汽车导航系统
    - 汽车音响系统
    - 电子收费系统(ETC)

    技术参数


    | 参数 | 值 |

    | 类型 | 绕线铁氧体 |
    | 工作温度范围 | -40°C 至 +105°C |
    | 符合标准 | AEC-Q200 |
    具体型号的技术规格如下表所示:
    | 型号 | 电感量 (µH) | 容差 (%) | 最小L频率 (MHz) | 最小Q频率 (MHz) | 最大直流电阻 (Ω) | 最大额定电流 (mA) |
    ||
    | NLV32T-010J-EFD | 0.01 | ±5 | 15 | 100 | 0.13 | 450 |
    | ... | ... | ... | ... | ... | ... | ... |

    产品特点和优势


    独特功能
    - 高可靠性:符合AEC-Q200标准,确保在恶劣环境下的稳定运行。
    - 良好的温度特性:即使在极端温度条件下也能保持优异的表现。
    - 广泛的适用性:支持多种滤波电路设计需求。
    市场竞争力
    - 多样化的选择:提供了从0.01µH到100µH的不同电感值选项,满足各种设计需求。
    - 优良的成本效益:相比其他同类产品更具性价比。

    应用案例和使用建议


    实际应用案例
    - 在车载导航系统中用于信号处理模块的滤波电路,有效提升了导航信号的质量。
    - 在汽车音响系统中充当扬声器驱动电路中的储能元件,保证了音质的纯净度。
    使用建议
    - 根据具体应用需求选择合适的电感值。
    - 注意焊接过程中的预热温度,避免因过热导致的产品损坏。
    - 设计时应考虑到整体电路的热管理,防止长时间工作引起温度过高。

    兼容性和支持


    兼容性
    NLV32-EFD系列电感器可与多种主流电路板和芯片组良好兼容,适用于大多数现代汽车电子系统的集成。
    支持服务
    制造商提供详尽的技术文档和支持服务,包括详细的采购规格书和技术指导,确保客户能够正确、安全地使用产品。

    常见问题与解决方案


    常见问题
    1. 端子电极老化:长时间未使用可能导致端子电极的可焊性下降。
    2. 静电损伤:操作不当可能导致静电放电,损坏元件。
    解决方案
    - 对于端子电极老化问题,建议定期检查并重新焊接端子电极。
    - 防止静电损伤的有效措施是在操作过程中佩戴防静电腕带,并确保工作环境的湿度适中。

    总结和推荐


    综合评估
    NLV32-EFD系列电感器凭借其卓越的性能、广泛的适用性和可靠的支持服务,在汽车电子领域占据了重要地位。其多样化的规格选择和严格的生产标准使其成为许多高端应用的理想选择。
    推荐使用
    鉴于其在车载领域的广泛应用及其显著的优势,强烈推荐在涉及汽车电子的设计项目中优先考虑NLV32-EFD系列电感器。确保遵循正确的安装和维护指南,将有助于最大化产品的使用寿命和性能表现。

NLV32T-331J-EF参数

参数
直流电阻(DCR) 34Ω
额定电流 40mA
Q值 20@796kHz
测试频率 796KHz
电感值 330μH
饱和电流(LSAT) -
自谐振频率(SRF) 5MHz
容差 ±5%
长*宽*高 3.2mm*2.5mm*2.4mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装
