B65816N1012D001

产品分类: 磁性器件套件/配件
厂牌: TDK

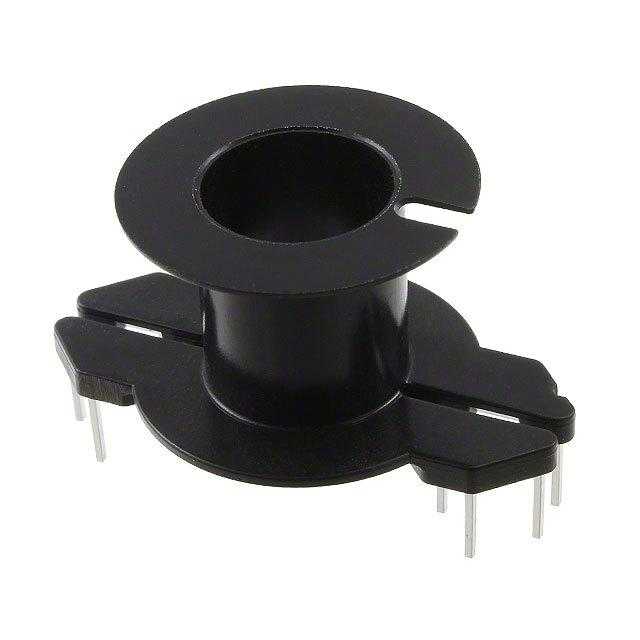

产品描述: 爱普科斯 RM 12 线圈架, 变压器配件, GFR 热固性塑料制, 24.7 (Dia.) x 24.3mm, 使用于RM 12 磁芯
供应商型号: UA-B65816N1012D001
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B65816N1012D001

B65816N1012D001概述


    产品简介


    TDK Electronics B65815 和 B65816 系列铁氧体和配件 是专为电源应用设计的产品。这些铁氧体核心及其配件主要应用于电磁感应、滤波器、电感器和其他电子装置中。它们的特点是具有优化的核心截面和增加的基础厚度,能够提高功率密度和效率。主要产品包括 B65815 和 B65816 系列的铁氧体核心和相关配件,如夹子、线圈支架等。此外,还有适用于功率应用的线圈支架 B65816,低轮廓型 B65815P,以及各种磁性材料和气隙值选择。

    技术参数


    核心 B65815
    - 磁路长度:le = 57 mm
    - 有效横截面积:Ae = 146 mm²
    - 最小横截面积:Amin = 125 mm²
    - 磁体积:Ve = 8320 mm³
    - 重量:约 45 g/套
    - 材料选项及对应的 AL 值(单位:nH)
    - N41:160 ±3%,1.30 mm,订购代码 B65815E0160A041
    - N41:250 ±3%,0.70 mm,订购代码 B65815E0250A041
    - N41:400 ±5%,0.35 mm,订购代码 B65815E0400J041
    - N41:1000 ±5%,0.12 mm,订购代码 B65815E1000J041
    无气隙核心
    - 初始 AL 值:1900 ±30%
    - 频率范围:100 kHz 至 25 kHz
    - 温度范围:100 °C
    - 材料选项及对应的 AL 值(单位:nH)
    - PC200:1900 ±30%,订购代码 B65815E0000R608
    - N30:8700 ±30%,订购代码 B65815E0000R030
    - N49:3700 ±30%,订购代码 B65815E0000R049
    低轮廓型核心 B65815P
    - 磁路长度:le = 42 mm
    - 有效横截面积:Ae = 147.5 mm²
    - 最小横截面积:Amin = 124.7 mm²
    - 磁体积:Ve = 6195 mm³
    - 重量:约 33.6 g/套
    - 材料选项及对应的 AL 值(单位:nH)
    - N49:4500 ±30%,订购代码 B65815P0000R049
    - N92:4800 ±30%,订购代码 B65815P0000R092

    产品特点和优势


    TDK Electronics 的 B65815 和 B65816 系列铁氧体核心 具有以下独特功能和优势:
    - 优化的设计:核心的截面优化和基础厚度增加,提高了功率密度和效率。
    - 高可靠性和稳定性:适用于高频率和高温环境,适合电源和通信系统。
    - 多样化的材料选择:多种磁性材料和气隙值,满足不同应用场景的需求。
    - 低损耗:在高频下仍能保持较低的损耗,提高整体效率。
    - 易于安装:配件如夹子、线圈支架设计便于安装和拆卸,降低了组装难度。

    应用案例和使用建议


    应用案例:TDK Electronics 的 B65815 和 B65816 系列铁氧体核心广泛应用于开关电源、通信设备、信号处理和电源管理等应用中。这些核心由于其高效能和高可靠性,在工业自动化、电动汽车充电系统等领域得到广泛应用。
    使用建议:
    1. 注意机械应力:在组装过程中要特别注意不要施加过大的机械应力,以免损坏核心或影响性能。
    2. 严格遵守加工注意事项:在焊接过程中避免长时间高温焊接,以免影响焊点的质量和连接的可靠性。
    3. 匹配合适的配件:确保使用的配件与核心相匹配,以充分发挥其性能。

    兼容性和支持


    兼容性:TDK Electronics 的 B65815 和 B65816 系列铁氧体核心与其他制造商的产品可能不完全兼容,建议客户在组合使用时进行详细测试。官方提供的支持信息包括在线材料数据表和销售办公室联系方式,以便获取更多技术支持。

    常见问题与解决方案


    1. 问题:组装过程中如何避免破坏核心?
    解决方案:组装时要轻柔地施加压力,避免快速温度变化和高静载荷,以免导致核心破裂或损坏。

    2. 问题:如何避免焊接过程中焊点失效?
    解决方案:严格控制焊接时间和温度,确保焊接过程在推荐的温度范围内进行,避免过度焊接或不正确的焊接方法导致的焊点问题。

    总结和推荐


    综上所述,TDK Electronics 的 B65815 和 B65816 系列铁氧体核心在电源管理和高频应用中表现出色。其高效率、低损耗和多样性材料选择使其成为各类应用的理想选择。对于需要高性能和稳定性的客户,强烈推荐使用该系列产品。

B65816N1012D001参数

参数
长*宽*高 33mm*24.7mm*18mm
安装方式 垂直安装
零件状态 在售
包装方式 盒装

B65816N1012D001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65816N1012D001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65816N1012D001 B65816N1012D001数据手册

B65816N1012D001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
68+ $ 1.2175 ¥ 10.2027
212+ $ 1.1675 ¥ 9.7837
530+ $ 1.0713 ¥ 8.9771
1500+ $ 0.8688 ¥ 7.2801
7500+ $ 0.7388 ¥ 6.1907
库存: 900
起订量: 103 增量: 100
交货地:
最小起订量为:68
合计: ¥ 693.78
