B66317G0100X127

产品分类: 磁芯
厂牌: TDK
产品描述: E 25mm*7.5mm*12.8mm
供应商型号: BN-B66317G0100X127
供应商: 海外现货
标准整包数: 1

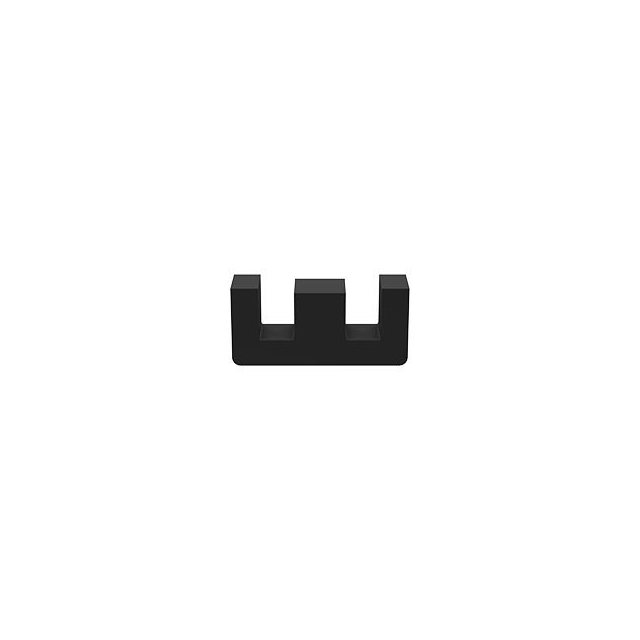

TDK 磁芯 B66317G0100X127

B66317G0100X127概述

    文章标题:TDK Electronics B66317 Ferrite Core 技术手册

    1. 产品简介


    TDK Electronics 的 B66317 系列是专为高频和低频电源转换应用设计的 E 型磁芯。该系列包含多个材料类型(如 N27、N87),具有不同的磁导率和空气隙值。这些磁芯可以用于开关电源模块、逆变器和其他需要高效率磁芯的场合。它们的主要功能是在不增加体积的前提下提供高效的电磁能量转换。

    2. 技术参数


    - 核心尺寸: E 25/13/7 (EF 25)
    - 磁特性:
    - \( \Sigma l / A = 1.1 \, \text{mm}^{-1} \)
    - \( le = 57.5 \, \text{mm} \)
    - \( Ae = 52.5 \, \text{mm}^2 \)
    - \( A{\text{min}} = 51.5 \, \text{mm}^2 \)
    - \( Ve = 3020 \, \text{mm}^3 \)
    - 重量: 16 g/套
    - 电气特性:
    - N27 材料的磁导率范围: \( 1750 \pm 20\% \)
    - N87 材料的磁导率范围: \( 1850 \pm 20\% \)
    - 额定工作温度: -40°C 至 100°C
    - 其他:
    - 可根据客户需求定制其他磁导率和空气隙值
    - 适用于 AC 和 DC 应用

    3. 产品特点和优势


    - 高效能: 高磁导率材料和优化的磁路设计,确保了高效能和低损耗。
    - 灵活适用: 不同的材料类型和空气隙配置提供了多种选择,以满足不同的应用需求。
    - 耐用可靠: 采用高质量材料制成,适合长期稳定运行。
    - 易于集成: 紧凑的设计使其易于集成到现有的 PCB 设计中。

    4. 应用案例和使用建议


    - 开关电源: 在开关电源模块中,这些磁芯能够显著提高功率转换效率。
    - 逆变器: 逆变器应用中,这些磁芯能够减少体积并提高可靠性。
    - 高频滤波器: 在高频滤波器应用中,这些磁芯能够提供出色的电磁干扰抑制效果。
    - 使用建议: 确保焊接过程平稳进行,避免过度的压力导致线圈损坏。遵循手册中的焊接指南,确保接线端子的焊点质量。

    5. 兼容性和支持


    - 兼容性: 这些磁芯与 TDK Electronics 提供的配件完全兼容。
    - 支持: TDK Electronics 提供详尽的技术文档和客户支持,以帮助用户更好地理解和使用这些磁芯。

    6. 常见问题与解决方案


    - Q: 如何避免在组装过程中损坏线圈?
    - A: 开始绕线时应缓慢而均匀地施加力,避免过度压力。严格按照手册中的指示进行操作。

    - Q: 如何处理焊接过程中出现的问题?
    - A: 确保焊接时间和温度都符合标准要求,避免高温焊接时间过长导致焊接不良。遵循手册中的焊接指南,以确保良好的焊接质量。

    7. 总结和推荐


    综上所述,TDK Electronics 的 B66317 系列磁芯在效率、可靠性和灵活性方面表现优异,适用于多种电力电子应用。对于追求高性能和高可靠性的客户来说,这是一个值得推荐的产品。
    本文档由 TDK Electronics AG 发布,未经授权不得复制、出版或传播。保留所有权利。

B66317G0100X127参数

参数
磁路长度 -
有效磁导率 -
直径 -
磁路截面积 -
容差 -
有效面积(Ae) -
电感系数(AI) -
磁体体积 -
初始磁导率 -
磁芯材料 E
磁心因数(ΣI/A) -
长*宽*高 25mm*7.5mm*12.8mm
零件状态 在售
包装方式 盒装

B66317G0100X127厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66317G0100X127数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66317G0100X127 B66317G0100X127数据手册

B66317G0100X127封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.9559 ¥ 8.1538
250+ $ 0.8228 ¥ 7.0185
900+ $ 0.7381 ¥ 6.296
库存: 6626
起订量: 99 增量: 0
交货地:
最小起订量为:50
合计: ¥ 407.69
