NLV25T-220J-EF

产品分类: 贴片电感
厂牌: TDK
产品描述: 2.52MHz 22MHz 125mA 25@2.52MHz 22μH 5.5Ω ±5% 1008 贴片安装 2.5mm*2mm*1.9mm
供应商型号: 12M-NLV25T-220J-EF
供应商: 云汉优选
标准整包数: 2000

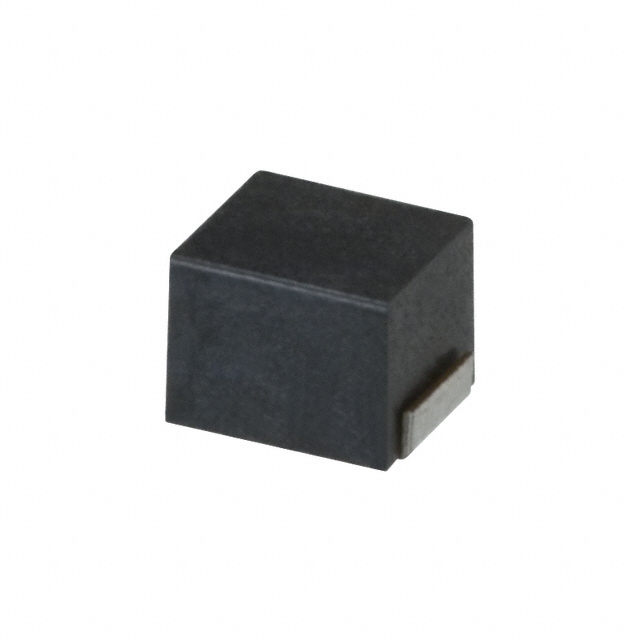

TDK 贴片电感 NLV25T-220J-EF

NLV25T-220J-EF概述


    产品简介


    NLV25-EF系列电感器是专为标准电路设计的树脂模制型绕线电感器。它适用于如滤波器电路等需要严格电感容差的应用。电感器具有出色的温度特性,工作温度范围为-40°C至+105°C(含自温升),适用于智能电表、音视频设备、xDSL设备及通信基础设施中的电子设备(如移动基站)、工业设备等领域。

    技术参数


    | 序号 | 额定电感值 (μH) | 电感公差 (%) | 自谐振频率 (MHz) | DC电阻 (Ω) | 最大额定电流 (mA) |
    |
    | 1 | 0.010 | ±5 | 100 | 0.26 | 530 |
    | 2 | 0.012 | ±5 | 100 | 0.27 | 500 |
    | ... | ... | ... | ... | ... | ... |
    | 19 | 100 | ±5 | 15 | 21 | 60 |

    产品特点和优势


    - 卓越的温度特性:能在广泛的温度范围内保持稳定的电感性能。
    - 宽泛的型号选择:提供多种型号以适应不同的应用需求,从0.010 μH到100 μH。
    - 严格的公差控制:确保电感值精确符合标准要求,适用于对精度有较高要求的场合。
    - 高可靠性:在严苛的工作环境中仍能稳定运行,特别适合在智能电表、通讯设备等领域使用。

    应用案例和使用建议


    应用案例:该电感器被广泛应用于智能电表、音频/视频设备、xDSL设备等设备中,特别是在通信基础设施中作为滤波器组件。它能够有效地滤除不必要的噪声,提高系统的整体性能。
    使用建议:建议在安装前进行预热处理,以减少因温度变化引起的热应力,从而提高设备的可靠性和使用寿命。同时,在设计电路板时应注意磁场干扰问题,合理布局以避免电磁干扰。

    兼容性和支持


    兼容性:NLV25-EF系列电感器可与其他同类电子元器件配合使用,如用于电源管理或信号过滤。制造商提供了详细的技术文档和测试报告,确保产品的最佳兼容性。
    支持与维护:产品供应商提供专业的技术支持和售后服务,包括定期的技术培训、维修服务及客户反馈渠道。用户可通过官方渠道获取最新的技术支持信息。

    常见问题与解决方案


    1. 问:如何处理电感器在长时间存储后的质量问题?
    答:应确保电感器存放在适当的条件下(温度5-40°C,湿度10%-75%RH)。如超过存储期限,则应检查端子电极的焊接质量。

    2. 问:如何防止电感器过热导致的损坏?
    答:正确设置预热温度,使芯片温度与焊料温度之间的温差不超过150°C。并确保在规定的焊接条件下完成安装,避免过热。

    总结和推荐


    总结:NLV25-EF系列电感器凭借其出色的温度特性和宽泛的选择范围,成为适用于多种应用场景的理想选择。无论是智能电表还是通讯设备,它都能提供可靠的电感性能,帮助设备稳定运行。
    推荐:强烈推荐使用NLV25-EF系列电感器。这款电感器不仅在稳定性、精确度方面表现优异,而且拥有完善的售后服务和支持体系,确保用户能够获得最佳的使用体验。

NLV25T-220J-EF参数

参数
测试频率 2.52MHz
电感值 22μH
饱和电流(LSAT) -
自谐振频率(SRF) 22MHz
容差 ±5%
直流电阻(DCR) 5.5Ω
额定电流 125mA
Q值 25@2.52MHz
长*宽*高 2.5mm*2mm*1.9mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NLV25T-220J-EF厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

NLV25T-220J-EF数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK NLV25T-220J-EF NLV25T-220J-EF数据手册

NLV25T-220J-EF封装设计

查看详情并下载
Symbol
Footprint
3D Model
