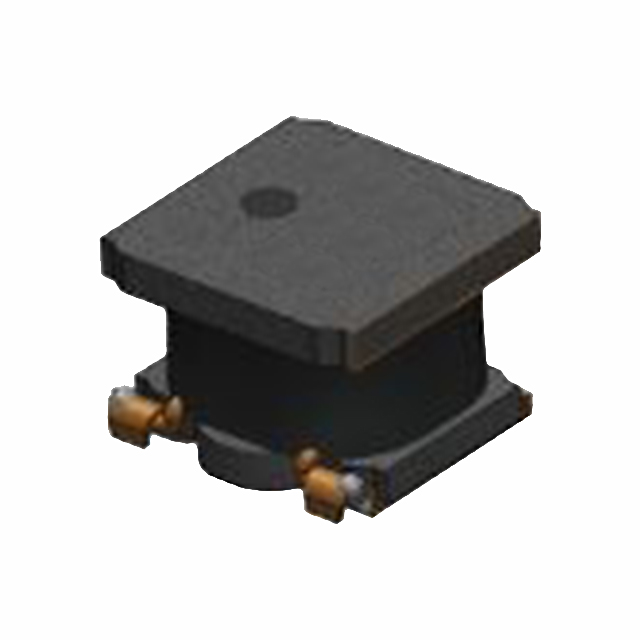

VLS5045EX-6R8M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.6A 2.9A 6.8μH 59.8mΩ ±20% 2020 标准安装,贴片安装 5mm*5mm*4.5mm
供应商型号: 31M-VLS5045EX-6R8M
供应商: 云汉优选
标准整包数: 5
TDK 贴片电感 VLS5045EX-6R8M

VLS5045EX-6R8M概述

    #

    产品简介


    VLS5045EX型电感器
    VLS5045EX型电感器是一款专为电源电路设计的绕线铁氧体电感器。它采用了磁屏蔽结构,通过优化铁氧体磁芯形状来实现大电流和低直流电阻(Rdc)。这款电感器主要应用于电视(TV)、机顶盒(STB)、游戏设备以及其他音频视频设备(AV设备)等领域。

    技术参数


    以下为VLS5045EX型电感器的技术规格:
    | 型号 | 电感量 (µH) | 电感容差 | 测定频率 (kHz) | 直流电阻 (Ω) | 额定电流 (A) |
    |
    | VLS5045EX-1R0N | 1.0 ±30% | 100 | 0.015 | 8.9 | 5.1 |
    | VLS5045EX-1R5N | 1.5 ±30% | 100 | 0.017 | 7.4 | 5.0 |
    | VLS5045EX-2R2N | 2.2 ±30% | 100 | 0.022 | 6.4 | 4.7 |
    | ... | ... | ... | ... | ... | ... |
    备注:额定电流 = min(Isat, Itemp)
    - Isat: 基于电感器变化率(比初始L值降低30%)
    - Itemp: 基于温度上升(自我发热使温度上升40°C)

    产品特点和优势


    VLS5045EX型电感器具有以下几个显著的特点和优势:
    - 磁屏蔽结构:通过铁氧体树脂材料的磁屏蔽结构,实现了高密度封装,有效降低了外部电磁干扰。
    - 大电流处理能力:优化的铁氧体磁芯形状设计使其能够处理大电流,特别适用于电源电路。
    - 低直流电阻:低Rdc设计有助于提高效率,降低能耗,从而延长系统运行时间。
    - 宽温度范围:能够在-40至105°C的温度范围内稳定工作,适用于各种严苛环境。

    应用案例和使用建议


    应用案例
    VLS5045EX型电感器广泛应用于电视、机顶盒、游戏设备以及其他AV设备中,例如家庭影院系统和游戏主机。这些设备需要高效的电源管理和较低的功耗,而VLS5045EX型电感器正好能满足这些需求。
    使用建议
    - 散热管理:考虑到电感器在工作时会产生一定的热量,建议采用自然冷却方式,以避免过热导致性能下降。
    - 安装与焊接:焊接前必须进行预热,预热温度与焊接温度之间的温差要控制在150°C以内。同时,在焊接后应确保焊接修正在规格书规定的条件范围内。

    兼容性和支持


    VLS5045EX型电感器具有良好的兼容性,可以与其他标准的电子元件和设备配合使用。生产商提供了详细的使用说明和技术支持,确保用户能够正确安装和使用产品。

    常见问题与解决方案


    常见问题及解决方案
    1. 问题:电感器过热
    - 解决方案:增加散热措施,如使用更大的散热片或改善空气流通。

    2. 问题:电感器无法正常工作
    - 解决方案:检查连接是否正确,确认电源电压和电流是否符合要求。

    总结和推荐


    总体而言,VLS5045EX型电感器凭借其卓越的性能和可靠性,在电源管理和低功耗设计领域表现优异。对于需要高效率和稳定性的应用场合,推荐选用VLS5045EX型电感器。需要注意的是,使用该产品前,务必获取详细的采购规格书,并严格按照制造商的建议操作。

VLS5045EX-6R8M参数

参数
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 59.8mΩ
额定电流 2.9A
Q值 -
测试频率 100KHz
电感值 6.8μH
饱和电流(LSAT) 3.6A
长*宽*高 5mm*5mm*4.5mm
通用封装 2020
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装
