首页  >  产品百科  >  B82422A1472K100

B82422A1472K100

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 110MHz 150mA 27@7.96MHz 4.7μH 2.2Ω ±10% 1210 贴片安装 3.2mm*2.5mm*2.1mm
供应商型号: AV-A-EPCB82422A1472K100
供应商: Avnet
标准整包数: 2000

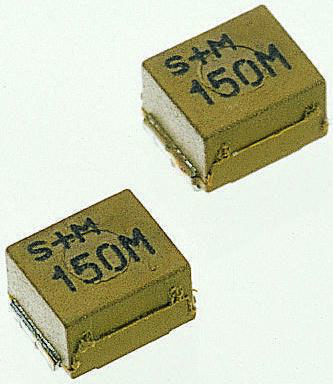

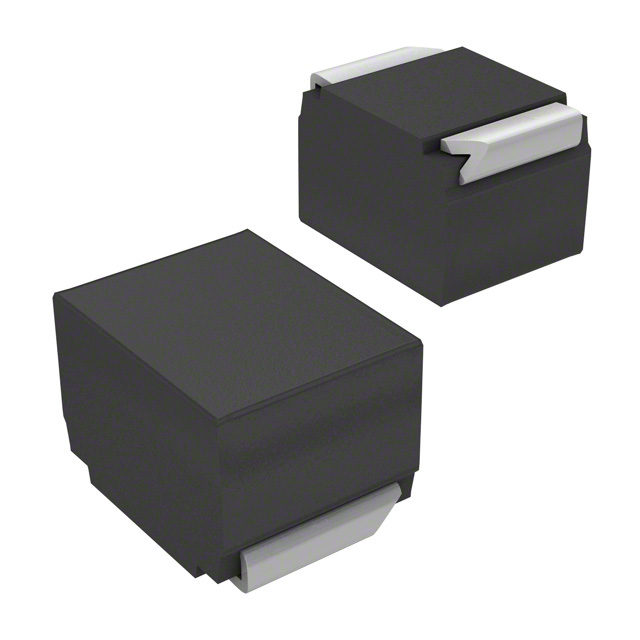

TDK 贴片电感 B82422A1472K100

B82422A1472K100概述

    SIMID系列SMT电感器:B82422A100

    产品简介


    SIMID系列SMT电感器(如SIMID 1210-100)是一款高性能的表面贴装技术电感器,具有高温度范围和卓越的Q因子。它们广泛应用于电源滤波、耦合、解耦、天线系统、汽车电子、电信设备、消费电子产品和工业电子等领域。

    技术参数


    - 尺寸:1210(EIA标准),即3225(IEC标准)
    - 额定电感值:0.0082μH至100μH
    - 额定电流:65mA至800mA
    - 核心材料:陶瓷或铁氧体
    - 焊接方式:激光焊接
    - 封装材料:阻燃模塑
    - 额定温度:最高可达+145°C
    - 最高允许直流电流:保持电感值下降不超过10%,且温升不超过20K
    - 自谐振频率:最低为20MHz
    - 直流电阻:最大0.34Ω
    - 焊锡性:符合Sn95.5Ag3.8Cu0.7标准
    - 耐热焊接性:260°C下40秒
    - 气候分类:55/125/56(符合IEC 60068-1标准)
    - 储存条件:安装后-55°C至+125°C;包装后-25°C至+40°C,湿度<75%
    - 重量:约50毫克

    产品特点和优势


    1. 高工作温度:最高工作温度可达+145°C。
    2. 高Q因子:保证了更高的能效和更稳定的性能。
    3. 高谐振频率:提高了电感器的工作效率。
    4. AEC-Q200认证:确保了电感器在汽车电子领域的可靠性和耐用性。
    5. 无铅焊接:符合JEDEC J-STD 020D标准。
    6. RoHS兼容:环保材料,符合欧盟RoHS指令。

    应用案例和使用建议


    应用案例:
    - 用于电源滤波电路中的电磁干扰抑制。
    - 在天线系统中作为射频耦合元件。
    - 汽车电子控制系统中的噪声过滤。
    使用建议:
    - 确保在使用时考虑电感器的额定电流,避免因过载导致损坏。
    - 在进行洗清工艺前,需检查洗清剂对电感器材料的影响,以防止长期损害。

    兼容性和支持


    电感器设计用于与标准的表面贴装工艺兼容。制造商提供样本套件和详细的样本订购代码(如B82422X100)。客户可以联系制造商获取更多的技术支持和服务。

    常见问题与解决方案


    1. 问题:电感器的额定电流在高温下会下降。
    - 解决方案:根据数据表提供的电流降额曲线来确定合适的电流,确保安全运行。
    2. 问题:电感器在长时间使用后出现噪音。
    - 解决方案:确认安装过程是否符合要求,特别是焊接过程。如果需要,可以联系制造商的技术支持团队。

    总结和推荐


    综上所述,SIMID系列SMT电感器B82422A100在高温度环境下表现出色,适用于多种严苛的应用场合。它不仅具备出色的电气性能,而且在多个领域中都表现出色。鉴于其广泛应用前景,强烈推荐该系列产品。

B82422A1472K100参数

参数
额定电流 150mA
Q值 27@7.96MHz
测试频率 1MHz
电感值 4.7μH
饱和电流(LSAT) -
自谐振频率(SRF) 110MHz
容差 ±10%
直流电阻(DCR) 2.2Ω
长*宽*高 3.2mm*2.5mm*2.1mm
通用封装 1210
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82422A1472K100厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82422A1472K100数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82422A1472K100 B82422A1472K100数据手册

B82422A1472K100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0951 ¥ 0.8416
6000+ $ 0.0943 ¥ 0.8342
库存: 126000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1683.2
