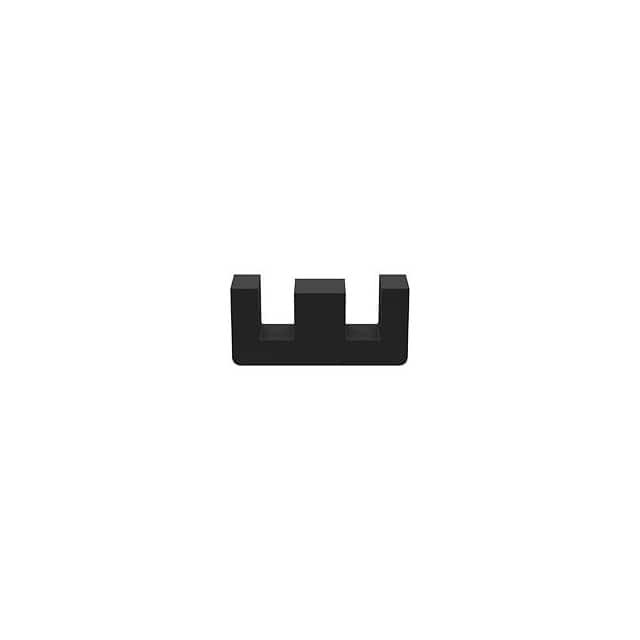

B66317G0160X187

产品分类: 磁芯
厂牌: TDK
产品描述: E 25mm*7.5mm*12.8mm
供应商型号: 3770729
供应商: 海外现货
标准整包数: 10
TDK 磁芯 B66317G0160X187

B66317G0160X187概述


    产品简介


    本文将详细介绍TDK Electronics AG生产的B66317系列磁芯及其配件。这些磁芯适用于开关电源(SMPS)变压器线圈隔离,并具有良好的机械和电气特性。主要材料包括N27和N87,它们用于不同频率范围下的磁感应应用。此系列磁芯广泛应用于通信设备、工业控制、医疗仪器和其他需要高性能磁芯的应用领域。

    技术参数


    以下是B66317系列磁芯的技术参数:
    - 基本参数:
    - 磁通路径长度: \( le \) = 57.5 mm
    - 有效磁面积: \( Ae \) = 52.5 mm²
    - 最小磁芯横截面积: \( A{min} \) = 51.5 mm²
    - 体积: \( Ve \) = 3020 mm³
    - 重量: 约16克/组
    - 电感值:
    - 无气隙 (Ungapped):
    - AL值: 2900 nH ±30/–20%
    - 有气隙 (Gapped):
    - N27材料: 489 nH
    - N87材料: 347 nH
    - 饱和电流:
    - N27材料: < 0.59 A (200 mT, 25 kHz, 100 °C)
    - N87材料: < 1.60 A (200 mT, 100 kHz, 100 °C)

    产品特点和优势


    B66317系列磁芯以其独特的材料特性和结构设计,提供了优异的性能表现。具体特点如下:
    - 高初始磁导率:
    - N27材料: 139
    - N87材料: 139
    - 低损耗:
    - N27材料: 在高磁通密度下,低损耗特性有助于提高效率。
    - N87材料: 高温环境下仍保持稳定性能。
    - 良好的温度稳定性:
    - 材料选择使得磁芯在广泛的温度范围内仍能保持稳定的性能。

    应用案例和使用建议


    该磁芯系列适用于多种应用场景,如通信设备中的电源模块和工业自动化控制系统中的磁感应电路。根据手册提供的数据,建议在使用过程中注意以下几点:
    - 温度管理: 确保工作温度不超过材料的最大额定温度,以避免性能下降。
    - 机械应力: 在安装和运输过程中避免施加过大的机械应力,以防损坏磁芯。
    - 线圈绕制: 按照手册建议的方式进行线圈绕制,以防止损坏磁芯的边缘。

    兼容性和支持


    TDK Electronics AG为B66317系列磁芯提供了一系列配套产品,包括不同类型的支架和线圈骨架,确保了产品的完整性和兼容性。此外,厂商提供了详细的加工指南和技术支持,以帮助用户更好地利用这些磁芯进行设计和制造。

    常见问题与解决方案


    - 问题: 过度的机械应力可能导致磁芯损坏。
    - 解决方案: 使用适当的固定装置和操作方法,避免对磁芯造成冲击。

    - 问题: 过高的焊接温度可能影响引脚的共面性和排列。
    - 解决方案: 严格按照手册建议的温度和时间进行焊接。

    总结和推荐


    综上所述,B66317系列磁芯凭借其卓越的性能和可靠性,在多种应用中表现出色。对于需要高性能磁芯的应用场合,强烈推荐选用B66317系列磁芯。厂商提供的详尽的技术资料和支持服务也使其成为理想的选择。无论是在通信设备还是工业控制应用中,这一系列磁芯都将是您的不二之选。

B66317G0160X187参数

参数
有效面积(Ae) -
电感系数(AI) -
直径 -
有效磁导率 -
磁体体积 -
磁芯材料 E
容差 -
磁路长度 -
磁心因数(ΣI/A) -
初始磁导率 -
磁路截面积 -
长*宽*高 25mm*7.5mm*12.8mm
零件状态 在售
包装方式 盒装
