B82473A1223K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.6A 1.5A 22μH 110mΩ ±10% 标准安装,贴片安装 8.3mm*7.3mm*5.5mm
供应商型号: B82473A1223K000
供应商: 国内现货
标准整包数: 58000

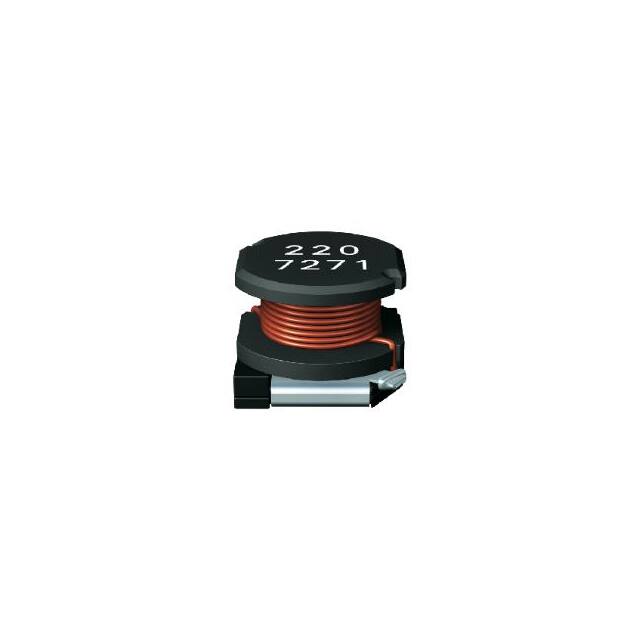

TDK 贴片电感 B82473A1223K000

B82473A1223K000概述

    # SMT Power Inductors B82473A1 技术手册

    产品简介


    SMT功率电感器B82473A1是一款采用表面贴装技术(SMT)设计的高效能电感器,适用于多种电子产品中的电源滤波、耦合和解耦、直流/直流转换等多种应用场合。该型号的尺寸为8.3mm x 7.5mm x 5.5mm,能够提供从10μH到470μH的额定电感值,并支持高达2.3A的额定电流。

    技术参数


    主要技术规格
    - 尺寸:8.3mm x 7.5mm x 5.5mm
    - 系列/类型:B82473A1
    - 日期:2012年6月
    - 制造商:EPCOS AG(TDK集团的一部分)
    额定电感范围
    - 额定电感:10μH至470μH
    工作电流
    - 额定电流:0.34A至2.3A
    温度特性
    - 温度范围:-55°C 至 +150°C
    - 最大温升:+40K
    构造特性
    - 核心材料:铁氧体
    - 线圈材料:镀铜线
    - 终端材料:镀镍、镀锡(无铅)
    - 重量:约1.5克
    其他电气特性
    - 直流电阻:Rmax 测量值在+20°C下
    - 焊接能力:符合JEDEC J-STD 020D标准
    - 高可靠性:符合IEC 60068-2-58标准

    产品特点和优势


    独特功能
    - 高温耐受性:工作温度范围高达+150°C
    - 高电流承载能力:最高可承受2.3A的额定电流
    - 低直流电阻:有助于减少功耗
    - 兼容性好:适用于无铅回流焊工艺
    市场竞争力
    - 宽泛的应用范围:适用于汽车电子、工业电子和消费电子等多个领域
    - 耐用性强:适合在苛刻环境下长期使用

    应用案例和使用建议


    实际应用
    - DC/DC转换器:用于调节电源电压,提高系统的稳定性
    - 滤波:在电源系统中过滤杂波,确保输出电压稳定
    - 汽车电子:用于车载电源管理系统的稳定化
    使用建议
    - 环境适应性:在极端温度环境下需注意保护措施,避免温度变化导致性能下降
    - 焊接操作:遵循JEDEC J-STD 020D标准进行焊接以确保可靠连接
    - 电路布局:合理设计电路板布局,确保电感器与其他元件之间的电磁干扰最小化

    兼容性和支持


    兼容性
    - 与无铅回流焊工艺兼容,适合现代制造要求
    支持和维护
    - 制造商提供技术支持和质量保证服务,确保产品在各种应用场景下的稳定性

    常见问题与解决方案


    常见问题及解决方法
    1. 焊接不良
    - 解决方法:严格按照JEDEC J-STD 020D标准进行焊接操作,确保焊接温度和时间达到要求。
    2. 环境适应性问题
    - 解决方法:在极端环境下使用时,可考虑添加散热片或采取其他热管理措施,确保设备正常工作。
    3. 静电损坏
    - 解决方法:在装配过程中,务必使用防静电工具和设备,防止静电对设备造成损害。

    总结和推荐


    产品综述
    SMT功率电感器B82473A1以其高可靠性、宽泛的工作温度范围、优异的电气性能和广泛的适用性,成为现代电子系统中的理想选择。该产品不仅适用于电源管理系统,还可以广泛应用于汽车、工业及消费电子等领域。
    推荐使用
    我们强烈推荐SMT功率电感器B82473A1作为电源管理系统的首选产品。无论是在严苛环境下的汽车电子,还是在追求高可靠性的工业和消费电子应用中,它都能展现出卓越的性能表现。

B82473A1223K000参数

参数
饱和电流(LSAT) 1.6A
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 110mΩ
额定电流 1.5A
Q值 -
测试频率 100KHz
电感值 22μH
长*宽*高 8.3mm*7.3mm*5.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B82473A1223K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82473A1223K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82473A1223K000 B82473A1223K000数据手册

B82473A1223K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
