首页  >  产品百科  >  B65822J1008T001

B65822J1008T001

产品分类: 磁性器件套件/配件
厂牌: TDK

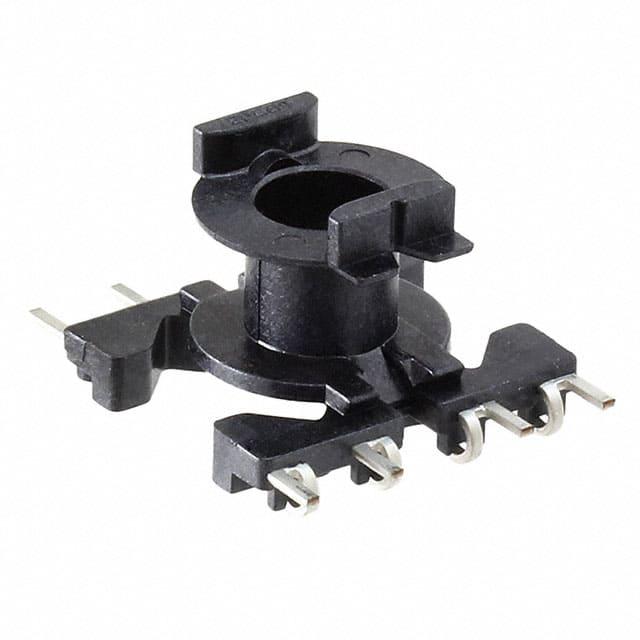

产品描述: EPCOS SMD 线圈架, 变压器配件, GFR 液晶聚合物制, 使用于RM 5 磁芯
供应商型号: 1253405
供应商: 海外现货
标准整包数: 10
TDK 磁性器件套件/配件 B65822J1008T001

B65822J1008T001概述


    产品简介


    本产品系列包括TDK Electronics AG的Ferrite Core及附件(RM 5、RM 5 LP)。这些产品主要应用于变压器及其他紧凑型电感器的应用场景。产品类型包括磁芯和多种配套组件,例如调整螺钉、夹具、线圈成型器等。这些组件共同构成了一个完整的电子元件系统,用于实现特定的电气功能。

    技术参数


    以下是从技术手册中提取的主要技术规格:
    - 基本磁性特性:
    - 材料编号:K1, M33, N48, N49, T38, N87, N97, N95, N41
    - 初始磁导率(μ):范围从1.0到6700 nH/μm
    - 最小有效截面积(Ae):18 mm²
    - 最小窗口面积(Amin):18 mm²
    - 有效磁路径长度(le):17.5 mm
    - 体积(Ve):430 mm³
    - 重量:约2.6克
    - 电气特性:
    - 最大直流磁场密度(BDC):可达200 mT
    - 最大交流频率(fmax):1000 kHz
    - 最大工作温度(Tmax):155°C
    - 绝缘等级:符合IEC 60085标准,等级F

    产品特点和优势


    1. 高可靠性:通过采用陶瓷材料制造,确保了产品的耐久性和稳定性。
    2. 宽工作温度范围:最高可达155°C,适用于高温环境下的应用。
    3. 高效的磁性能:初始磁导率高达6700 nH/μm,适用于高频和高功率应用。
    4. 良好的机械强度:采用不锈钢材料制成的夹具和线圈成型器,确保了长期使用的可靠性和坚固性。

    应用案例和使用建议


    - 紧凑型变压器:适用于需要小体积、高效率的变压器设计。
    - 高频应用:适用于2000 kHz以下的高频应用场合,如开关电源、信号处理器等。
    - 优化建议:为确保最佳性能,应按照手册中的焊接注意事项进行操作,避免因过长焊接时间导致的热应力损坏。

    兼容性和支持


    - 兼容性:与本系列的其他配件完美兼容,如调整螺钉、夹具等。建议用户在使用非制造商的配件时进行测试以确保兼容性。
    - 支持服务:制造商提供详细的安装和使用指南,同时提供技术支持和售后保障。

    常见问题与解决方案


    1. 问:如何处理因长时间高温焊接引起的引脚排列问题?
    - 答:严格按照加工说明进行焊接,避免超过300°C的高温,或者增加孔径大小以适应焊接过程中的热膨胀。
    2. 问:如何确定合适的AL值?
    - 答:根据手册中的参数选择合适的材料和AL值组合,以满足不同的应用需求。

    总结和推荐


    综上所述,TDK Electronics AG的Ferrite Core及附件系列在紧凑型变压器及其他高频应用中表现出色。其高可靠性和广泛的适用范围使其成为市场上颇具竞争力的产品。因此,强烈推荐使用此系列产品。
    这篇文章全面介绍了TDK Electronics AG的Ferrite Core及附件的技术参数、特点、应用场景以及相关注意事项,旨在帮助读者更好地理解和应用这些高性能电子元器件。

B65822J1008T001参数

参数
长*宽*高 15mm*15mm*18.6mm
安装方式 垂直安装
零件状态 在售
包装方式 盒装

B65822J1008T001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65822J1008T001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65822J1008T001 B65822J1008T001数据手册

B65822J1008T001封装设计

查看详情并下载
Symbol
Footprint
3D Model
