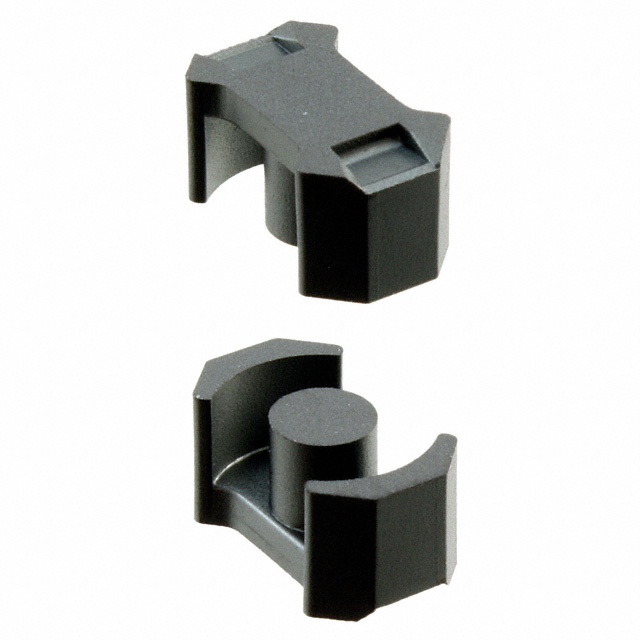

B65803J0000Y035

产品分类: 磁芯
厂牌: TDK
产品描述: -30%,40% 11.3mm2 286mm3 22mm 6000µi 2.8μH 3770μe 13mm2 RM 1.7mm-1 11mm*4.6mm*5.25mm
供应商型号: B65803J0000Y035-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B65803J0000Y035

B65803J0000Y035概述


    产品简介


    本产品是TDK Electronics AG生产的RM系列铁氧体磁芯及配件,主要包括RM 4和RM 4低轮廓版本。产品型号包括B65803、B65804、B65806和B65539。这些磁芯广泛应用于紧凑型变压器和高频电路中,其核心材料和技术规格使得它们在高频率下表现出优异的电磁性能。此外,这些磁芯及其配件适用于多种电子设备,例如开关电源、滤波器和感应器等。

    技术参数


    - RM 4 系列
    - 核心尺寸:中心孔直径为0或带螺纹套管
    - 技术规格
    - 磁导率(μ):16 ±3%,25 ±3%,40 ±3%,63 ±3%
    - 感应电压(B):30 mT,2000 kHz,100°C
    - 体积(Ve):231 mm³
    - 重量:1.45 g 或 1.65 g
    - RM 4 低轮廓系列
    - 核心尺寸:无中心孔
    - 技术规格
    - 磁导率(μ):5000 +40/-30%,950 +30/-20%,1000 +30/-20%,1300 +30/-20%
    - 感应电压(B):50 mT,500 kHz,100°C
    - 体积(Ve):251 mm³
    - 重量:1.2 g

    产品特点和优势


    1. 高性能磁导率:不同磁导率选项确保了良好的电磁性能,适用于不同的应用场景。
    2. 紧凑设计:低轮廓版本特别适合空间受限的应用,如便携式电子设备。
    3. 高温稳定性:最高操作温度可达155°C,适用于高温环境下稳定运行的应用。
    4. 高可靠性:适用于需要长期稳定性的工业级应用。

    应用案例和使用建议


    1. 开关电源:低轮廓版本特别适合用于紧凑型电源,节省空间的同时保持高效性能。
    2. 滤波器和感应器:适用于各种频率下的滤波和感应应用,通过不同的磁导率选项实现定制化需求。
    3. 便携式设备:低轮廓版本可以显著减小设备体积,提高便携性。
    使用建议:
    - 在组装时注意避免对磁芯施加过大的机械应力,以防止损坏。
    - 使用适当的焊接方法,遵循加工说明以避免焊接污染导致的问题。

    兼容性和支持


    这些磁芯与配套的附件和线圈支架完美兼容,提供全面的组装解决方案。制造商提供了详细的技术支持文档和材料数据表,有助于用户更好地理解和使用这些产品。

    常见问题与解决方案


    - Q:如何避免磁芯受到机械损伤?
    - A: 在安装过程中轻柔操作,避免使用过大力量挤压或振动。

    - Q:如何正确进行焊接操作?
    - A: 遵循材料数据表中的指导,选择合适的焊接时间和温度,以防止焊点污染和绝缘材料损坏。

    总结和推荐


    综上所述,TDK Electronics AG的RM系列铁氧体磁芯及配件是一款高性能的产品,适用于多种高频电子设备。其优良的磁导率、高温稳定性和紧凑设计使其成为许多应用的理想选择。因此,强烈推荐使用这一系列的产品,特别是在需要高效能和可靠性应用的场合。

B65803J0000Y035参数

参数
有效面积(Ae) 13mm2
磁体体积 286mm3
直径 -
磁芯材料 RM
磁路截面积 11.3mm2
磁路长度 22mm
初始磁导率 6000µi
有效磁导率 3770μe
容差 -30%,40%
磁心因数(ΣI/A) 1.7mm-1
电感系数(AI) 2.8μH
长*宽*高 11mm*4.6mm*5.25mm
零件状态 在售
包装方式 盒装
