B82471A1224K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 380mA 350mA 220μH 1.57Ω ±10% 贴片安装 6.1mm*5.6mm*4.9mm
供应商型号: 495-B82471A1224K000TR-ND
供应商: Digi-Key
标准整包数: 1000

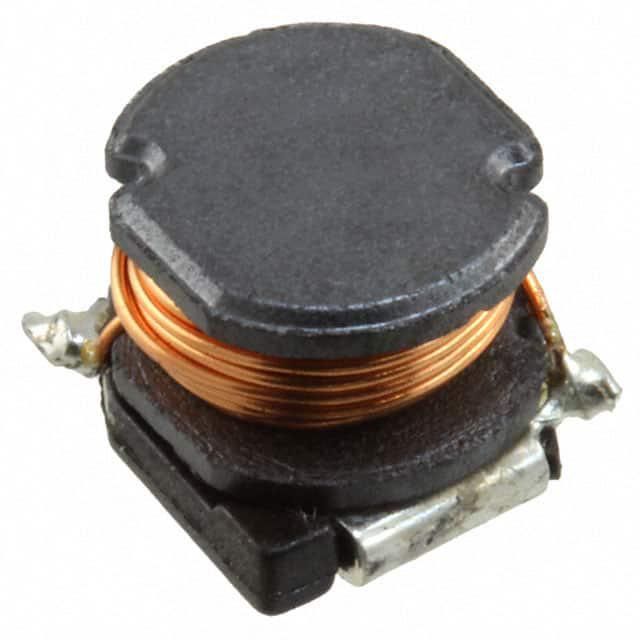

TDK 贴片电感 B82471A1224K000

B82471A1224K000概述

    SMT Power Inductors B82471A1 技术手册解析

    产品简介


    产品类型: SMT(表面贴装技术)功率电感器
    主要功能: 过滤供电电压,耦合与去耦,直流转换等
    应用领域: 汽车电子,工业电子,消费电子等

    技术参数


    - 尺寸: 6.1 mm × 5.6 mm × 4.9 mm
    - 额定电感范围: 10 μH 至 220 μH
    - 额定电流范围: 0.35 A 至 1.44 A
    - 构造: 铁氧体磁芯,镀铜线圈焊接在引脚上,塑料引脚载体
    - 环境温度: 工作温度最高可达 +150 °C
    - 直流电阻: 低 DC 电阻
    - 符合标准: 适用于无铅回流焊 (参照 JEDEC J-STD 020D),RoHS 合规
    - 饱和电流: 10% 电感下降时的最大允许直流电流
    - 最大可焊性: 使用 Sn95.5Ag3.8Cu0.7 焊料,+245 ± 5 °C,5 ± 0.3 秒
    - 耐热冲击: 符合 JEDEC J-STD 020D 标准
    - 气候类别: 55/150/56 (IEC 60068-1)
    - 存储条件: 装配后:-55 °C 至 +150 °C;包装后:-25 °C 至 +40 °C,湿度 ≤ 75%
    - 重量: 约 1 克

    产品特点和优势


    - 高额定电流: 支持高达 1.44 A 的直流电流,适合高电流需求的应用。
    - 低直流电阻: 低 DC 电阻,有助于提高能效并减少发热。
    - 温度范围广: 在高达 +150 °C 的环境下仍可正常工作,适用于高温应用。
    - 无铅回流焊: 符合现代生产要求,便于大批量自动化生产。
    - 环保设计: RoHS 合规,适合绿色电子产品生产。

    应用案例和使用建议


    - 汽车电子: 在汽车引擎控制系统、电池管理系统中过滤电源噪声。
    - 工业电子: 在电机驱动器、电源模块中实现电能管理和信号隔离。
    - 消费电子: 在手机、平板电脑的电源管理单元中提供稳定的电压输出。
    使用建议:
    - 热管理: 由于工作温度范围宽广,建议对高温环境进行良好的散热设计,以延长产品寿命。
    - 防洗液影响: 避免直接接触强腐蚀性的清洗剂,以免损伤线圈绝缘层。
    - 压装工艺: 若需压装,务必选择不会对材料造成破坏的压装材料,并考虑对高频特性的潜在影响。

    兼容性和支持


    - 兼容性: 适用于广泛的 SMT 生产线,与多种焊接工艺兼容。
    - 支持: TDK 公司提供技术支持,客户可以联系销售部门获取更多详细信息。

    常见问题与解决方案


    1. 问题: 温度升高时电流容量降低
    解决方案: 参考数据表中的温度降额曲线,确保在特定温度下的电流使用在安全范围内。
    2. 问题: 焊接过程中产品受损
    解决方案: 按照 JEDEC J-STD 020D 标准调整焊接条件,使用合适的焊料和焊接时间。
    3. 问题: 洗涤过程中产品损坏
    解决方案: 选用合适的洗涤剂,避免超声波清洗,采用静态或缓变方式清洁。

    总结和推荐


    SMT 功率电感器 B82471A1 在多个方面表现出色,具有广泛的应用前景。其高电流容量、低直流电阻和宽工作温度范围使其成为汽车电子、工业电子和消费电子领域的理想选择。尽管在使用时需要注意焊接和洗涤工艺,但其优良的性能和可靠性使得该产品在市场上具有较强的竞争力。总体而言,强烈推荐此产品用于需要高效、稳定电能管理的应用场景。

B82471A1224K000参数

参数
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 380mA
自谐振频率(SRF) -
容差 ±10%
直流电阻(DCR) 1.57Ω
额定电流 350mA
长*宽*高 6.1mm*5.6mm*4.9mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

B82471A1224K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82471A1224K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82471A1224K000 B82471A1224K000数据手册

B82471A1224K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.4639 ¥ 3.8825
2000+ $ 0.4375 ¥ 3.6612
3000+ $ 0.4345 ¥ 3.6359
库存: 1000
起订量: 1000 增量: 1
交货地:
最小起订量为:1000
合计: ¥ 3882.5
