首页  >  产品百科  >  B65804N1106D001

B65804N1106D001

产品分类: 磁性器件套件/配件
厂牌: TDK

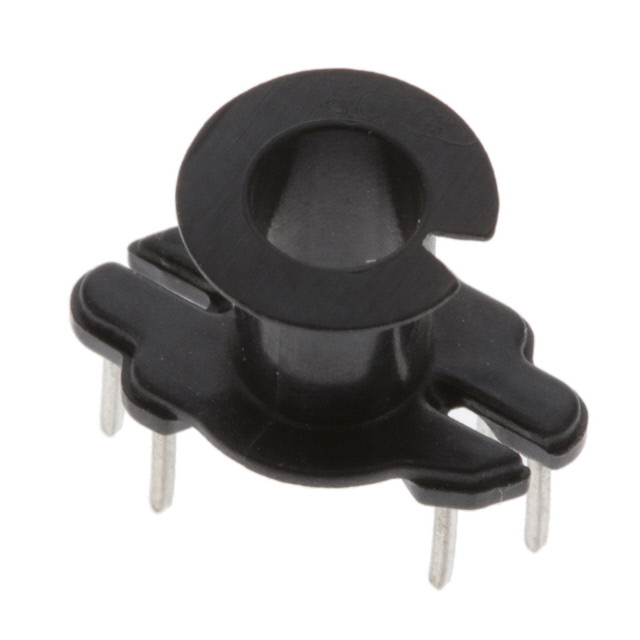

产品描述: Ferrite Accessories Coil Former Black Plastic
供应商型号: ET-3407794
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B65804N1106D001

B65804N1106D001概述

    题目:TDK Ferrites and Accessories 技术手册解析

    一、产品简介


    本技术手册介绍了TDK Electronics AG生产的铁氧体核心及其配件(包括B65803、B65804、B65806和B65539系列),主要应用于通过IEC 63093-4标准的变压器制造。这些组件适合用于多种磁路应用,并且特别适用于高频环境下的电感应用。该产品线不仅包含标准RM 4系列,还提供了低轮廓版本的RM 4 LP,使其更加适用于空间受限的应用场合。

    二、技术参数


    技术手册中详细列出了产品的磁性特征、重量、空隙率(AL值)等关键参数,例如:
    - RM 4系列
    - 磁路长度\( \Sigma l/A \): 1.9 mm–1
    - 磁导率\(\mue\): 1.45
    - 空隙率\( AL \)(nH): 16 ±3%, 25 ±3%, 40 ±3%
    - 重量: 约1.45克
    - RM 4低轮廓版
    - 磁路长度\( \Sigma l/A \): 1.2 mm–1
    - 磁导率\(\mue\): 1.2
    - 空隙率\( AL \)(nH): 5000 ±30%
    - 重量: 约1.2克
    这些技术规格确保了产品的高效率和适应不同应用场景的能力。

    三、产品特点和优势


    该系列产品的核心优势包括:
    - 高稳定性: 采用GFR材料,能够在高温环境下保持良好的机械和电气性能。
    - 优良的散热性: 设计上考虑到了长时间运行时的散热需求。
    - 多样化的配置选项: 可根据不同的需求选择不同的AL值和材料组合,以满足特定的磁特性要求。
    - 易于安装和维护: 配件设计合理,使得装配过程简单快捷。

    四、应用案例和使用建议


    该产品广泛应用于高频变压器、电源管理及信号处理等领域。具体案例包括在紧凑型电源适配器和无线充电装置中的应用。建议用户在安装时要遵循手册中的操作指南,特别是在处理敏感部件时需注意避免过度压力,以防止损坏。

    五、兼容性和支持


    TDK强调,所有配套组件均经过严格的测试,仅与自家产品兼容。对于其他制造商的产品,使用前需要进行单独测试。官方提供详尽的技术支持服务,包括使用咨询和技术文档下载,确保用户能够获得全面的支持。

    六、常见问题与解决方案


    根据手册内容,常见的问题可能包括装配错误、焊接不当等。解决方案如下:
    - 装配错误: 确保严格按照组装指导进行装配,尤其是管状芯与固定夹之间的正确安装。
    - 焊接不当: 在焊接过程中注意温度控制,避免因过热导致引脚变形或焊点污染。

    七、总结和推荐


    总体而言,TDK的RM 4系列铁氧体核心及配件提供了卓越的性能和稳定性,适用于各种高频电力电子应用。虽然价格相对较高,但考虑到其可靠性和寿命,它是非常值得推荐的选择。强烈建议在高可靠性要求的应用中使用,例如在医疗设备或航空航天系统中。

B65804N1106D001参数

参数
长*宽*高 8.05mm(高度)
零件状态 在售
包装方式 散装

B65804N1106D001厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B65804N1106D001数据手册

厂牌 PDF简要描述 下载
TDK 磁性器件套件/配件 TDK B65804N1106D001 B65804N1106D001数据手册

B65804N1106D001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.8723 ¥ 15.821
50+ $ 0.9815 ¥ 8.294
100+ $ 0.8055 ¥ 6.8068
250+ $ 0.7686 ¥ 6.4946
500+ $ 0.746 ¥ 6.3039
1000+ $ 0.7103 ¥ 6.0021
5000+ $ 0.6882 ¥ 5.8149
10000+ $ 0.6646 ¥ 5.616
库存: 931
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.82
直接购买
加入购物车
