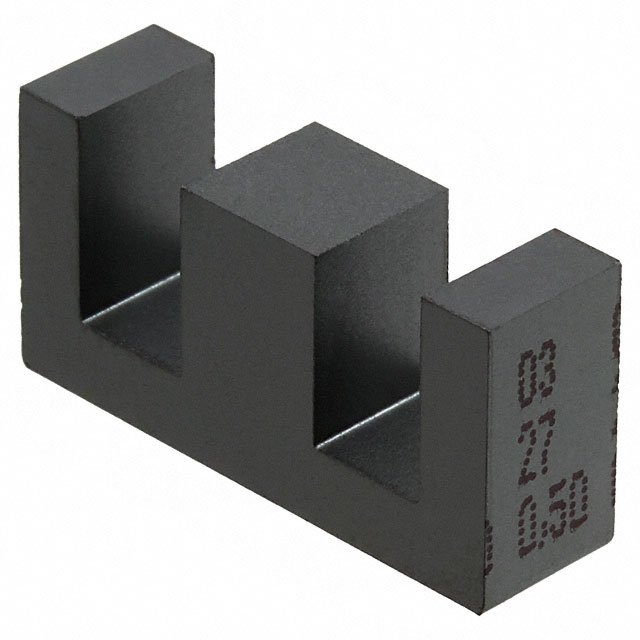

B66311G0500X127

产品分类: 磁芯
厂牌: TDK
产品描述: E 20.4mm*5.9mm*10mm
供应商型号: 495-5419-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B66311G0500X127

B66311G0500X127概述


    产品简介


    本文介绍的是TDK公司生产的E20106系列的磁芯及其配件,这是一种适用于多种电子设备的磁性元件。该系列磁芯具有较高的初始磁导率和较低的磁滞损耗,适用于高频电路的设计与制造。广泛应用于电源、通信设备、汽车电子、工业控制等多个领域,特别适合用于高频变压器和电感器的设计与制造。

    技术参数


    以下是E20106系列磁芯及其配件的技术规格和性能参数:
    - 磁芯形状: E形
    - 有效磁路长度 (le): 46.3 mm
    - 有效截面积 (Ae): 32.1 mm²
    - 最小截面积 (Amin): 31.9 mm²
    - 磁芯体积 (Ve): 1490 mm³
    - 重量: 约7.3 g/套
    - AL值范围:
    - N27材料: 1300 nH ±20%
    - N87材料: 1470 nH ±20%
    - 最大饱和电流 (ISat):
    - N27材料: < 0.27 A @ 200 mT, 25 kHz, 100 °C
    - N87材料: < 0.75 A @ 200 mT, 100 kHz, 100 °C
    - 工作温度范围: -40 °C至+155 °C(部分型号为-40 °C至+180 °C)

    产品特点和优势


    1. 高磁导率和低损耗: N27和N87材料提供了卓越的磁导率和磁滞损耗特性,适用于高频电路设计。
    2. 结构坚固: 采用陶瓷材料制成,具备良好的机械强度,能够承受各种安装环境下的应力。
    3. 兼容性: 设计时考虑到了与其他电子元件的兼容性,易于集成到现有系统中。
    4. 宽工作温度范围: 能够在广泛的温度范围内稳定工作,确保在不同环境下的可靠性。
    5. 多样化的配置选择: 提供不同尺寸和规格的产品,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. 电源设计: 在开关电源的输入滤波电感中使用,可以有效地降低纹波电流,提高电源效率。
    2. 通信设备: 在高频信号处理模块中使用,以保证信号的纯净度和稳定性。
    3. 汽车电子: 在汽车点火系统或充电系统中使用,能够在恶劣的工作环境中提供可靠的电磁性能。
    使用建议
    1. 热管理: 在高频率和高电流环境下使用时,需注意散热问题,建议加装散热片或采取其他散热措施。
    2. 机械应力保护: 在装配过程中,要避免对磁芯造成过大压力或冲击,以免影响其机械完整性。
    3. 线圈缠绕: 线圈的缠绕需要遵循制造商的指导,以确保线圈的电阻和电感特性达到最佳状态。

    兼容性和支持


    1. 兼容性: 磁芯与E207780(材料:GFR聚对苯二甲酸酯)和E41938(材料:Rynite FR 530)的线圈形成器(线圈架)兼容,便于组装。
    2. 支持: TDK公司提供了详尽的技术文档和支持服务,客户可通过全球销售网络获得所需的支持和咨询。

    常见问题与解决方案


    1. 问题: 磁芯在长时间使用后出现裂纹。
    - 解决方案: 检查磁芯的安装和装配过程,确保没有过大的机械应力;同时定期检查和维护,及时更换受损部件。
    2. 问题: 线圈缠绕时发生短路。
    - 解决方案: 确保线圈的绝缘层完好无损,严格按照制造商的指导进行缠绕,避免过紧或过松。

    总结和推荐


    总结: E20106系列磁芯以其高磁导率、低损耗、优良的机械性能及广泛的温度适应范围,成为高性能电子设备的理想选择。其多样化的配置和详细的使用指南使其在实际应用中表现出色。
    推荐: 鉴于其优异的性能和广泛应用领域的适应性,强烈推荐使用E20106系列磁芯。无论是设计新型电子产品还是对现有系统进行升级,这款磁芯都将是理想的选择。

B66311G0500X127参数

参数
容差 -
电感系数(AI) -
初始磁导率 -
有效磁导率 -
磁路截面积 -
磁路长度 -
磁体体积 -
磁芯材料 E
有效面积(Ae) -
磁心因数(ΣI/A) -
直径 -
长*宽*高 20.4mm*5.9mm*10mm
零件状态 在售
包装方式 盒装
