首页  >  产品百科  >  VLS4012HBX-150M

VLS4012HBX-150M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 1.95A 1.52A 15μH 503mΩ ±20% 1515 标准安装,贴片安装 4mm*4mm*1.2mm
供应商型号: 3499423
供应商: 海外现货
标准整包数: 5

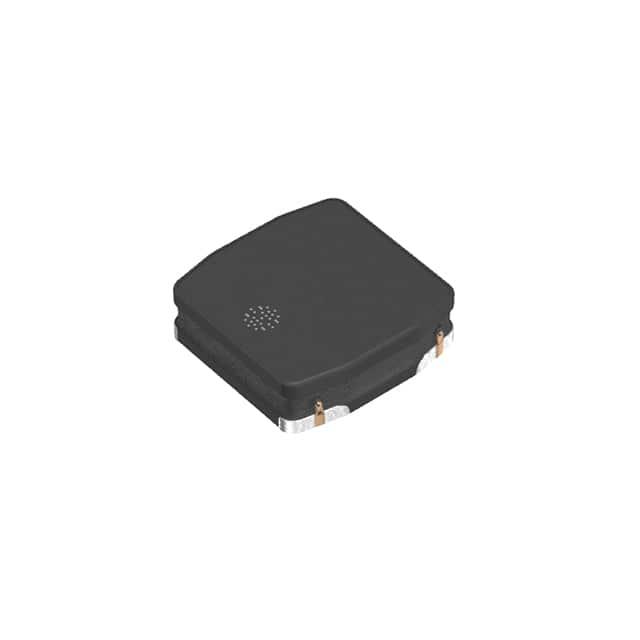

TDK 贴片电感 VLS4012HBX-150M

VLS4012HBX-150M概述


    产品简介


    本手册介绍的是VLS4012HBX系列电感器,这是一种用于电源电路的磁屏蔽型绕线金属电感器。其设计目的是提供高效能的电磁屏蔽,同时适应高密度安装要求。由于采用了金属磁材料,这种电感器能够在较宽的工作温度范围内(–40至+105°C)提供更大的电流承载能力,适用于硬盘驱动器(HDD)、固态硬盘(SSD)、数字视频相机(DVC)、数字静态相机(DSC)、移动显示屏、智能手机、平板电脑终端、便携式游戏设备、紧凑型电源模块等众多应用场景。

    技术参数


    - 产品型号:VLS4012HBX
    - 尺寸:4.0×4.0×1.2 mm
    - 额定电流:取决于电感变化率(L值下降30%)或温升(自热导致温升40°C),取较小值。
    - 直流电阻:范围为0.037Ω至0.684Ω
    - 电感量:0.68 µH 至 22 µH
    - 容差:±20%
    - 测量频率:1 MHz
    - 工作温度范围:–40至+105°C(包含自温升)

    产品特点和优势


    - 高电磁屏蔽:采用金属磁材料,可有效减少电磁干扰。
    - 高电流承载能力:相比传统电感器,通过采用金属磁材料实现了更高的电流承载能力。
    - 温度适应性强:工作温度范围广,满足多种应用场景的需求。
    - 紧凑型设计:小巧的外形适合高密度组装要求。

    应用案例和使用建议


    应用案例
    VLS4012HBX电感器广泛应用于消费电子产品如智能手机、平板电脑、数字相机等。此外,它也适用于需要高电磁屏蔽和大电流承载能力的紧凑型电源模块。
    使用建议
    1. 预热处理:在焊接前对元件进行预热处理,确保温度差异不超过150°C,以避免热应力对电感器造成损坏。
    2. 安装注意事项:在将带有芯片的印刷电路板嵌入设备时,要确保没有过大的扭曲应力传递到芯片上,以免影响性能。
    3. 静电防护:在处理电感器时,使用防静电腕带来防止静电损害。

    兼容性和支持


    - 兼容性:VLS4012HBX电感器适用于多种主流PCB布局,包括推荐的土地模式和回流焊曲线。
    - 技术支持:制造商提供了详细的交付规格,包括产品的特性、规格和测试设备,以确保正确且安全地使用这些产品。

    常见问题与解决方案


    - 问题1:电感器的电流承载能力不足。
    - 解决方法:检查电感器的型号规格,确认其额定电流是否满足应用需求。必要时选择更高额定电流的型号。

    - 问题2:焊接后发现连接不良。
    - 解决方法:检查焊接工艺是否符合规范,特别是预热温度和时间设置是否恰当。

    总结和推荐


    总体而言,VLS4012HBX电感器凭借其出色的电磁屏蔽能力和宽广的工作温度范围,在众多应用场景中表现出色。对于需要在紧凑空间内实现高电流承载能力和电磁屏蔽的设备来说,这款电感器是理想的选择。我们强烈推荐这一系列产品给所有需要高性能电感器的应用场合。

VLS4012HBX-150M参数

参数
电感值 15μH
饱和电流(LSAT) 1.95A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 503mΩ
额定电流 1.52A
Q值 -
测试频率 1MHz
长*宽*高 4mm*4mm*1.2mm
通用封装 1515
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

VLS4012HBX-150M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLS4012HBX-150M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLS4012HBX-150M VLS4012HBX-150M数据手册

VLS4012HBX-150M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 2.4114
100+ ¥ 2.1606
1000+ ¥ 2.1221
2000+ ¥ 2.1221
库存: 1780
起订量: 25 增量: 0
交货地:
最小起订量为:5
合计: ¥ 12.05
直接购买
加入购物车
