首页  >  产品百科  >  B78108S1222K009

B78108S1222K009

产品分类: 插件电感
厂牌: TDK
产品描述: 7.96MHz 140MHz 1A 55@7.96MHz 2.2μH 250mΩ ±10% 通孔安装 9.2mm(长度)
供应商型号: 871-B78108S1222K009
供应商: Mouser
标准整包数: 1

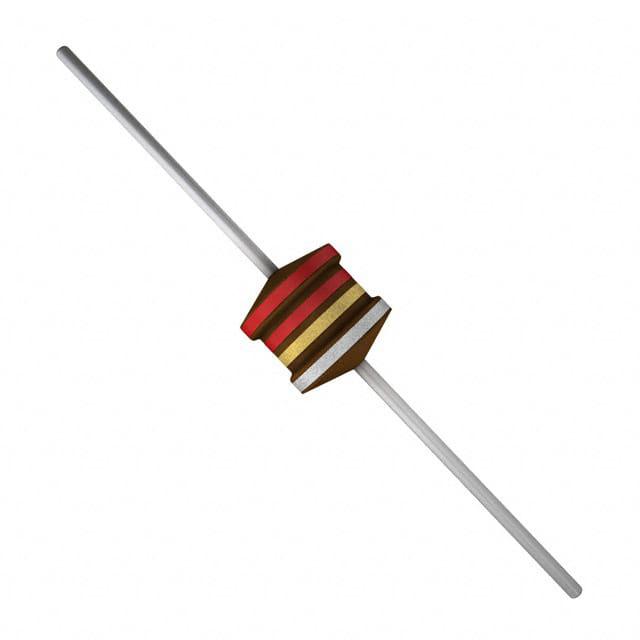

TDK 插件电感 B78108S1222K009

B78108S1222K009概述

    # EPCOS RF Chokes B78108S 和 B78148S 技术手册解析

    产品简介


    基本介绍
    EPCOS推出的RF chokes B78108S 和 B78148S(系列:BC)是专为射频干扰过滤和阻断设计的电感器,广泛应用于射频电路、汽车电子、节能灯具及娱乐电子产品等领域。这些电感器采用铁氧体鼓形芯,具备宽范围的标称电感值,适合多种通用场合,可提供定制版本以满足特殊需求。其结构由漆包铜线绕制而成,并具有阻燃涂层。
    主要功能
    - 射频干扰(RFI)的抑制与滤波;
    - 决耦电路和电磁干扰的屏蔽;
    - 广泛用于射频系统、汽车电子设备和家用电子设备中。
    应用领域
    - 射频天线系统;
    - 汽车电子模块;
    - 节能照明设备;
    - 娱乐电子产品(如音响设备)。

    技术参数


    | 参数 | 描述 |

    | 标称电感范围 | 1 µH 至 4700 µH |
    | 标称电流 | 55 mA 至 1200 mA |
    | 构造材料 | 铁氧体鼓形芯,镀镍与纯锡处理 |
    | 接线方式 | 轴向(B78108S),径向(B78148S) |
    | 工作温度范围 | -55°C 至 +125°C |
    | 重量 | 约 0.38 克 |
    | 包装单位 | 轴向:2500 pcs/包装;径向:2000 pcs/包装 |
    测量条件
    - 测量频率:10 kHz 至 1 MHz
    - 最大温升:+20°C
    - 最大直流电阻:≤ 120 mΩ
    - 谐振频率最小值:≥ 50 MHz

    产品特点和优势


    1. 宽电感范围:支持1 µH至4700 µH的标称电感,适应性强。
    2. 高可靠性:采用RoHS合规材料制造,具有出色的热稳定性和抗冲击性能。
    3. 适用性广:能够满足通用性和特殊化需求,特别适合波峰焊接工艺。
    4. 低功耗:额定电流高达1200 mA,满足多种负载需求。
    5. 耐用设计:通过IEC标准测试认证,确保长期稳定运行。

    应用案例和使用建议


    应用场景
    - 射频电路:用于射频信号的滤波和阻断,保障信号纯净度。
    - 汽车电子:适用于车载天线系统的电磁干扰抑制。
    - 节能灯具:提升照明电路稳定性,减少电磁干扰。
    使用建议
    - 在高温环境下使用时,需注意电流降额比例,以延长使用寿命。
    - 如需进行焊接,建议使用无铅焊料,焊接时间控制在3秒内。
    - 存储环境湿度不宜超过75%,防止湿气对内部元件造成损害。

    兼容性和支持


    兼容性
    - 可与多种RF芯片和模块无缝集成。
    - 支持自动贴片机装配,提升生产效率。
    厂商支持
    EPCOS提供详尽的技术文档和应用支持服务,客户可访问官网下载相关资料,并联系技术支持团队解决具体问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高导致性能下降 | 减少电流负载,选择更高额定温度的产品。 |
    | 焊接后引脚断裂 | 确保焊接温度符合规范,避免机械应力。 |
    | 耐压不足 | 检查实际工作电压是否超出额定值,调整设计参数。 |

    总结和推荐


    综合评估
    EPCOS的B78108S和B78148S系列RF choke在设计和性能上均表现出色,适用于广泛的射频和高频电子应用。其高耐温性、宽电感范围和可靠的焊接特性使其成为市场上的热门选择。
    推荐结论
    对于需要高效射频干扰抑制和稳定电感值的应用场景,强烈推荐使用EPCOS的BC系列RF choke。此系列产品不仅性能卓越,还具备良好的成本效益,适合大规模生产和高性能要求的电子设备。

B78108S1222K009参数

参数
电感值 2.2μH
饱和电流(LSAT) -
自谐振频率(SRF) 140MHz
容差 ±10%
直流电阻(DCR) 250mΩ
额定电流 1A
Q值 55@7.96MHz
测试频率 7.96MHz
长*宽*高 9.2mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,弹夹装

B78108S1222K009厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B78108S1222K009数据手册

厂牌 PDF简要描述 下载
TDK 插件电感 TDK B78108S1222K009 B78108S1222K009数据手册

B78108S1222K009封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.368 ¥ 3.1096
10+ $ 0.2829 ¥ 2.3905
100+ $ 0.2197 ¥ 1.856
1000+ $ 0.1609 ¥ 1.3598
2500+ $ 0.1372 ¥ 1.159
10000+ $ 0.1274 ¥ 1.0769
25000+ $ 0.1187 ¥ 1.0026
50000+ $ 0.1145 ¥ 0.9671
库存: 5622
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.1
