B82464A4154K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 100KHz 1A 860mA 150μH 400mΩ ±10% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: 871-B82464A4154K
供应商: Mouser
标准整包数: 1

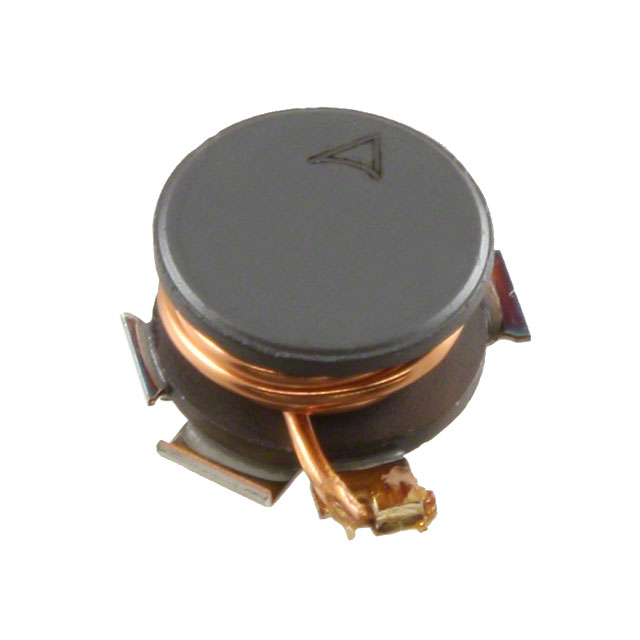

TDK 贴片电感 B82464A4154K000

B82464A4154K000概述

    SMT Power Inductors B82464A4 技术手册解析

    产品简介


    SMT Power Inductors B82464A4 是一种采用表面贴装技术(SMT)制造的电感器,广泛应用于需要高效能和紧凑尺寸的应用场合。它们的主要功能是滤波供应电压、耦合和解耦信号、用于DC/DC转换器等。这些电感器特别适用于汽车电子和工业电子领域,具有高耐温能力和优良的焊接特性。

    技术参数


    - 尺寸:10.4 mm × 10.4 mm × 4.8 mm
    - 额定电感:1 μH 至 1000 μH
    - 额定电流:0.33 A 至 7 A
    - 构造:铁氧体芯,铜线绕组,焊接引脚
    - 特性:温度范围高达+150°C,高直流电阻,符合无铅回流焊标准(JEDEC J-STD 020D),通过AEC-Q200认证,RoHS兼容

    产品特点和优势


    - 高耐温性:可以在极端高温环境下工作。
    - 高电流承载能力:支持大电流操作。
    - 低直流电阻:提高电路效率,减少功耗。
    - 良好的焊接特性:适合现代电子组装工艺,满足无铅焊接要求。
    - 认证齐全:通过多项行业标准认证,如AEC-Q200,符合RoHS标准。

    应用案例和使用建议


    SMT Power Inductors B82464A4 主要应用于汽车电子和工业电子领域。例如,在DC/DC转换器中,可以提供稳定的电压输出;在电源滤波环节,能够有效减少电压纹波。使用时应注意,由于其体积小且承载电流大,应确保散热良好,避免过热导致损坏。此外,对于某些需要高频工作的场合,应考虑其高频特性,合理选择电感值。

    兼容性和支持


    该电感器设计为SMT器件,易于与其他表面贴装器件兼容。厂商提供了详尽的技术支持文档,包括安装指南、焊接参数和常见问题解答。如有需要,用户可以直接联系厂商获取更多技术支持。

    常见问题与解决方案


    - Q: 在焊接过程中出现虚焊现象?
    - A: 确保焊接温度符合标准(245 ± 5°C,5 ± 0.3秒)。检查焊接面是否清洁无氧化。

    - Q: 长期暴露于洗液后出现性能下降?
    - A: 确认所使用的洗液不会对电线绝缘材料产生负面影响。避免使用可能产生机械应力的清洗方法。

    总结和推荐


    SMT Power Inductors B82464A4 是一款高性能的表面贴装电感器,具有优秀的电气特性和广泛的应用范围。它不仅能满足汽车电子和工业电子领域的严苛要求,还具有高可靠性。尽管价格较高,但考虑到其高性能和长寿命,非常推荐在关键应用场合中使用。

B82464A4154K000参数

参数
饱和电流(LSAT) 1A
自谐振频率(SRF) 100KHz
容差 ±10%
直流电阻(DCR) 400mΩ
额定电流 860mA
Q值 -
测试频率 100KHz
电感值 150μH
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464A4154K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464A4154K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464A4154K000 B82464A4154K000数据手册

B82464A4154K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
