VLP6045LT-100M

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 3.2A 3A 10μH 72mΩ ±20% 标准安装,贴片安装 6.8mm*6.8mm*4.5mm
供应商型号: 445-8750-6-ND
供应商: Digi-Key
标准整包数: 1

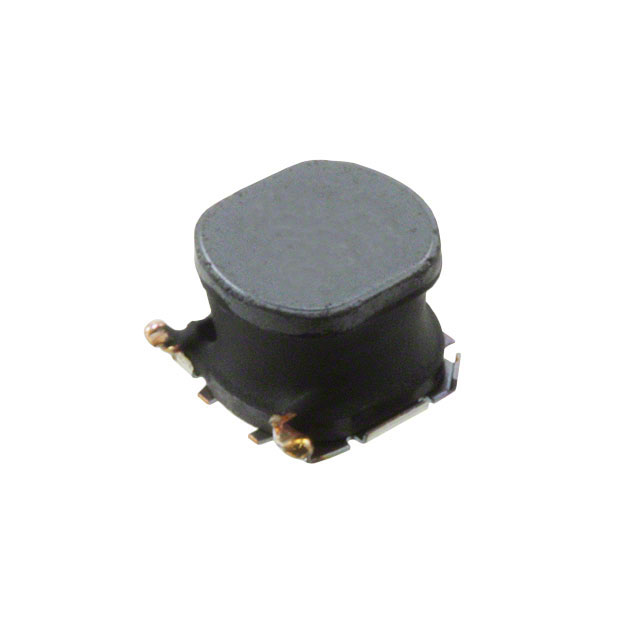

TDK 贴片电感 VLP6045LT-100M

VLP6045LT-100M概述

    VLP6045L型电感器技术手册

    1. 产品简介


    VLP6045L型电感器是一种专为电源电路设计的绕线铁氧体磁屏蔽电感器。其主要功能是作为电源电路中的储能元件,帮助稳定电压并抑制噪声。该产品广泛应用于各种消费电子产品中,如薄屏电视、打印机、笔记本电脑等。

    2. 技术参数


    - 型号:VLP6045L
    - 系列:VLP系列
    - 尺寸:最大6.8mm x 6.8mm x 4.5mm
    - 包装方式:编带式包装
    - 引脚数量:无引脚
    - 温度范围:
    - 操作温度范围:-40°C 至 +105°C
    - 存储温度范围:-40°C 至 +105°C
    - 重量:每个元件重约536mg
    - 兼容性:符合RoHS指令,无卤素
    - 规格:
    | 规格 | 额定电流 (Idc1, Idc2) |

    | 1.0µH | 最大值:8.6A,典型值:6.5A |
    | 1.5µH | 最大值:7.2A,典型值:5.4A |
    | 2.2µH | 最大值:6.4A,典型值:5.1A |
    | 3.3µH | 最大值:5.2A,典型值:4.6A |
    | 4.7µH | 最大值:4.4A,典型值:4.1A |
    | 6.8µH | 最大值:3.8A,典型值:3.3A |
    | 10µH | 最大值:3.2A,典型值:3.0A |
    | 15µH | 最大值:2.5A,典型值:2.3A |
    | 22µH | 最大值:2.1A,典型值:2.0A |
    | 33µH | 最大值:1.6A,典型值:1.5A |
    | 47µH | 最大值:1.4A,典型值:1.4A |
    | 68µH | 最大值:1.1A,典型值:1.0A |
    | 100µH | 最大值:0.9A,典型值:0.8A |

    3. 产品特点和优势


    - 磁屏蔽结构:采用铁氧体树脂材料,能够有效防止电磁干扰。
    - 宽温范围:在极端温度下仍能保持稳定的性能。
    - 高可靠性:适用于广泛的消费电子产品,具有较长的使用寿命。
    - 环保材料:符合RoHS指令和无卤素标准,对环境友好。

    4. 应用案例和使用建议


    VLP6045L型电感器广泛应用于薄屏电视、打印机、笔记本电脑等消费电子产品中。以下是具体使用建议:
    - 设计注意事项:在设计PCB布局时,确保电感器周围的磁场干扰最小化。
    - 安装建议:进行回流焊接前,确保组件预热,以避免因温度差异导致的损坏。
    - 测试条件:测试时使用等效测量设备,确保测量精度。

    5. 兼容性和支持


    VLP6045L型电感器与大多数常见的消费电子产品兼容。TDK公司提供全面的技术支持,包括但不限于产品的选型指南、测试方法和售后服务。

    6. 常见问题与解决方案


    - Q: 在焊接过程中,如何避免温度差异过大?
    - A: 预热温度设置在150°C左右,确保焊料温度与芯片温度的差值不超过150°C。
    - Q: 如何处理存储期间的性能劣化?
    - A: 确保存储环境温度在5°C至40°C之间,湿度在10%至75%RH之间,避免存储时间过长导致性能下降。

    7. 总结和推荐


    总体而言,VLP6045L型电感器以其优异的性能、可靠的设计和广泛的适用性,在消费电子领域表现出色。对于需要高性能电感器的应用场景,强烈推荐使用该产品。需要注意的是,此产品已停产,建议在库存耗尽前完成所有使用计划。

VLP6045LT-100M参数

参数
饱和电流(LSAT) 3.2A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 72mΩ
额定电流 3A
Q值 -
测试频率 100KHz
电感值 10μH
长*宽*高 6.8mm*6.8mm*4.5mm
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

VLP6045LT-100M厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLP6045LT-100M数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLP6045LT-100M VLP6045LT-100M数据手册
