B82477P4224M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.35A 1.24A 220μH 305mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*8.5mm
供应商型号: 871-B82477P4224M000
供应商: Mouser
标准整包数: 1

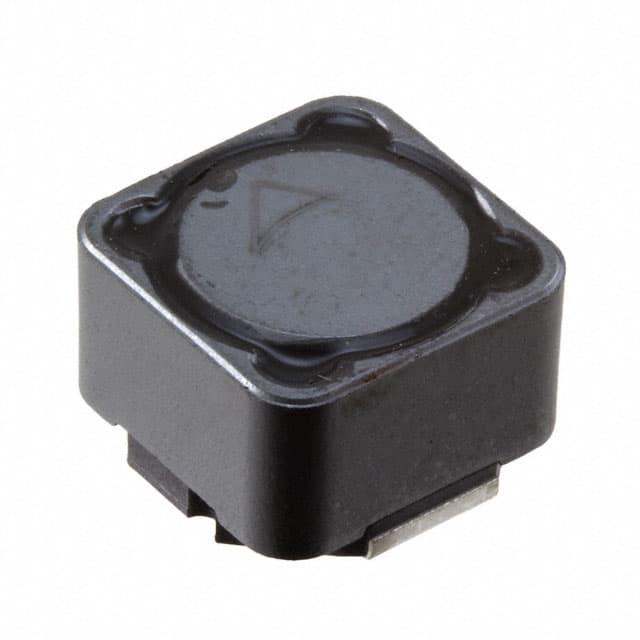

TDK 贴片电感 B82477P4224M000

B82477P4224M000概述

    SMT Power Inductors B82477P4: 技术手册与应用指南

    产品简介


    SMT功率电感器B82477P4是EPCOS公司生产的高性能电子元器件,适用于多种电子设备。这类电感器采用磁屏蔽设计,具有良好的机械稳定性和高电流承载能力,适合用于焊接及耐高温环境下的应用。B82477P4系列电感器体积小巧(12.5mm x 12.5mm x 8.5mm),广泛应用于电源滤波、耦合与去耦、直流转换器以及汽车电子等领域。

    技术参数


    - 尺寸:12.5mm x 12.5mm x 8.5mm
    - 额定电感:0.82μH至1000μH
    - 额定电流:0.6A至11A
    - 构造:铁氧体芯、磁屏蔽、镀锡铜线绕组
    - 工作温度范围:-55°C至+150°C
    - 饱和电流:最大允许直流电流为约10%电感下降时
    - 直流电阻:测量温度为+20°C
    - 无铅焊锡性:锡95.5%银3.8%铜0.7%,符合JEDEC J-STD 020D标准
    - 抗热冲击性:+260°C,40秒

    产品特点和优势


    - 高机械稳定性:确保在复杂环境中仍能保持结构完整性。
    - 高电流承载能力:低直流电阻,适合大电流应用。
    - 温度适应性强:能在-55°C至+150°C的宽温范围内工作。
    - 适合无铅焊接:符合J-STD 020D标准,确保焊接过程的安全性。
    - AEC-Q200认证:符合汽车电子行业标准。
    - RoHS兼容:满足环保要求。

    应用案例和使用建议


    - 电源滤波:通过滤波作用提高电源稳定性。
    - 耦合与去耦:帮助电路实现能量传输与隔离。
    - 直流转换器:适用于各种直流电源转换场合。
    - 汽车电子:符合汽车级严苛标准。
    使用建议:
    - 在高负载环境下使用时需注意电感值变化,避免超出饱和电流限制。
    - 确保在合适的温度范围内使用,避免过热导致性能下降。

    兼容性和支持


    - 兼容性:适用于多种焊接工艺,如无铅焊锡。
    - 支持服务:EPCOS提供详细的技术文档和售后服务,以帮助用户解决可能出现的问题。

    常见问题与解决方案


    - Q: 如何判断电感是否饱和?
    - A: 通过测量电感值的变化,当电感值降至初始值的90%时视为达到饱和状态。

    - Q: 如何选择正确的电感值?
    - A: 根据具体应用中的电流需求和温度条件选择合适的电感值。

    总结和推荐


    SMT功率电感器B82477P4凭借其优异的机械性能和电气特性,成为一款非常实用的电子元器件。特别适合需要高可靠性、宽温度范围和大电流承载的应用场景。EPCOS公司在材料选用和生产工艺上的严格把控,保证了产品质量的稳定性和长期使用寿命。总体来看,这款电感器是非常值得推荐的选择。

B82477P4224M000参数

参数
Q值 -
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 1.35A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 305mΩ
额定电流 1.24A
长*宽*高 12.5mm*12.5mm*8.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477P4224M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477P4224M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82477P4224M000 B82477P4224M000数据手册

B82477P4224M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.725 ¥ 14.5763
10+ $ 1.242 ¥ 10.4949
100+ $ 0.9828 ¥ 8.3047
350+ $ 0.8975 ¥ 7.5837
700+ $ 0.8899 ¥ 7.5198
2450+ $ 0.7749 ¥ 6.5479
9800+ $ 0.7676 ¥ 6.4858
库存: 833
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 14.57
