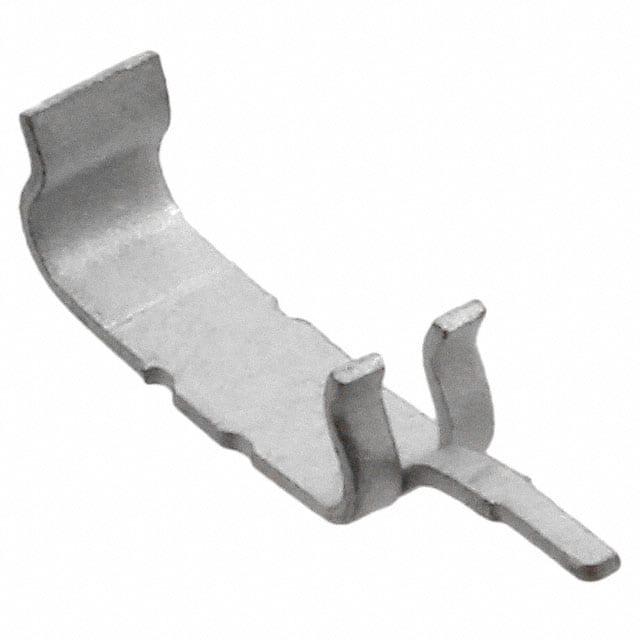

B65804P2203X000

产品分类: 磁性器件套件/配件
厂牌: TDK
产品描述: Ferrite Accessories Clamp
供应商型号: 4016068
供应商: 海外现货
标准整包数: 1
TDK 磁性器件套件/配件 B65804P2203X000

B65804P2203X000概述


    产品简介


    本手册详细介绍了TDK Electronics AG生产的RM 4和RM 4 LP系列磁芯及其配件。这些磁芯主要用于变压器和其他电子设备中,具有高导磁率和低损耗的特点,适用于高频和高功率应用。这些磁芯的主要功能包括实现电磁转换、提高效率和降低能量损失。

    技术参数


    磁芯材料特性
    - 型号:B65803, B65804, B65806, B65539
    - 磁通量密度(最大):100到3000 mT(不同型号)
    - 频率范围:最高可达2000 kHz
    - 有效截面面积(Ae):5 mm²至15 mm²
    - 有效磁路径长度(le):10 mm至20 mm
    - 重量:0.40 g至1.45 g
    - 耐温等级:高达155°C
    材料特性
    - 相对导磁率(μ):1.0至1480
    - 绕组电阻(AR):几微欧
    - 电感因子(AL):几nH
    - 最大电流(I):几安培

    产品特点和优势


    - 高导磁率:可提供高磁通密度,满足各种高频应用的需求。
    - 低损耗:采用优质材料制作,有效降低能量损失。
    - 适应性强:可根据客户需要选择不同的型号和尺寸。
    - 易于安装:提供完整的装配套件,方便快捷地进行组装。
    - 稳定性好:高温环境下仍能保持良好的磁性能。

    应用案例和使用建议


    应用案例
    - 变压器应用:广泛应用于各类电力变换器中,如开关电源、电机驱动器等。
    - 通信设备:用于各类通信设备的滤波器、耦合器等。
    使用建议
    - 安装注意事项:确保磁芯不受到机械应力,避免过高的温度变化。
    - 绕组技巧:建议使用适当的绕线机进行绕线,以减少绕线时对磁芯的损伤。
    - 匹配配件:使用指定的夹具和绝缘垫圈,以保证良好的接触和绝缘效果。

    兼容性和支持


    - 兼容性:配套的磁芯和附件仅限于TDK品牌的同类产品,不建议与其他制造商的产品混用。
    - 技术支持:TDK提供全面的技术支持和服务,包括产品咨询、技术文档和技术培训。

    常见问题与解决方案


    - 问题1:磁芯安装后无法正常工作。
    - 解决办法:检查是否有机械应力或过高温度的影响;确保磁芯和附件正确安装。
    - 问题2:绕线时发生断线。
    - 解决办法:使用适当的绕线工具和方法,调整绕线速度,避免过高的拉力。
    - 问题3:磁芯运行时温度过高。
    - 解决办法:改善散热条件,增加通风或外部冷却装置。

    总结和推荐


    综上所述,TDK Electronics AG的RM 4和RM 4 LP系列磁芯在高频电力转换器和通信设备中表现出色。其优良的导磁率和低损耗特性,以及完善的配件和支持服务,使其成为市场上的一款高性价比产品。强烈推荐在高频电力转换和通信设备中使用此产品,以提升整体性能和可靠性。

B65804P2203X000参数

参数
长*宽*高 10.85mm(长度)*2.4mm(高度)
安装方式 夹子安装
零件状态 在售
包装方式 盒装,散装
