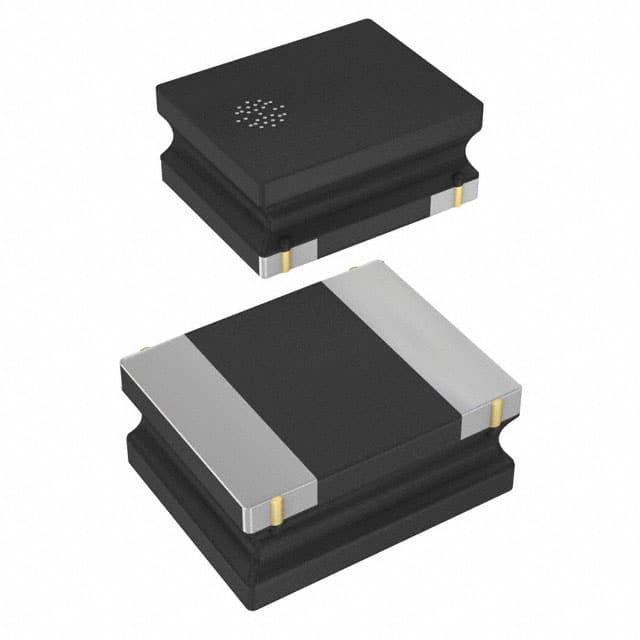

VLS252012HBU-220M

产品分类: 贴片电感
厂牌: TDK
产品描述: 1MHz 860mA 580mA 22μH 1.68Ω ±20% 1008 贴片安装 2.5mm*2mm*1.2mm
供应商型号: 2706213
供应商: 海外现货
标准整包数: 5
TDK 贴片电感 VLS252012HBU-220M

VLS252012HBU-220M概述

    VLS252012HBU型电感器技术手册

    1. 产品简介


    产品类型: 绕线金属磁性材料电感器
    主要功能: 用于电源电路,具备金属磁性材料,实现大电流化,支持高耐压(40V)。
    应用领域: LCD背光、液晶面板、OLED面板、LCD驱动器,尤其适用于智能手机和平板终端等消费电子产品。

    2. 技术参数


    | 参数 | 描述 |

    | 额定电流 | Isat 和 Itemp 中较小的值 |
    | Isat (基于电感变化率) | 电感器电感值降低 30% |
    | Itemp (基于温度上升) | 温度上升 40°C |
    | 额定电压 | 40V |
    | 工作温度范围 | –40 to +105°C(包括自我温度上升) |
    | 尺寸(L×W×H) | 2.5×2.0×1.2 mm |
    | 管理编号 | 多种规格可选 |
    | 型号 | 电感值 (µH) | 容差 (%) | L测定频率 (MHz) | 直流电阻 (Ω) |

    | VLS252012HBU-3R3M | 3.3 | ±20 | 1 | 0.216 |
    | VLS252012HBU-4R7M | 4.7 | ±20 | 1 | 0.295 |
    | VLS252012HBU-6R8M | 6.8 | ±20 | 1 | 0.440 |
    | VLS252012HBU-100M | 10 | ±20 | 1 | 0.672 |
    | VLS252012HBU-150M | 15 | ±20 | 1 | 1.200 |
    | VLS252012HBU-220M | 22 | ±20 | 1 | 1.680 |

    3. 产品特点和优势


    - 金属磁性材料: 采用金属材料的磁屏蔽,实现大电流化。
    - 高耐压: 导入金属材料的绝缘处理技术,达到40V的高耐压。
    - 宽工作温度范围: 从-40°C到+105°C的工作温度范围,适应多种环境。
    - 高可靠性: 采用金属磁性材料,提升产品的可靠性和稳定性。

    4. 应用案例和使用建议


    - 应用案例:
    - LCD背光系统
    - 智能手机和平板终端的电源电路
    - OLED面板驱动
    - 使用建议:
    - 在高温环境下使用时,应注意散热,避免长时间过载运行。
    - 在进行焊接前,务必进行预热,预热温度与焊接温度及芯片温度的温度差要在150°C以内。

    5. 兼容性和支持


    - 兼容性: VLS252012HBU型电感器与标准SMD贴片工艺兼容,适用于广泛的应用。
    - 支持和维护: 厂商提供技术支持,包括产品选择建议、设计指导和售后维修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子电极可焊性老化 | 控制保存条件(温度5~40°C,湿度10~75%RH) |
    | 产品安装后出现焊接缺陷 | 在规定的条件下进行焊接修正 |
    | 使用过程中温度异常升高 | 注意散热,避免长时间过载运行 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 采用金属磁性材料,实现大电流化。
    - 高耐压(40V),宽工作温度范围(-40°C至+105°C)。
    - 结构紧凑,适合在狭小空间内使用。
    - 推荐使用:
    - 该电感器在电源电路应用中表现出色,特别是在需要高可靠性、高耐压和宽温域应用的场合,强烈推荐使用。
    以上是对VLS252012HBU型电感器的技术手册解析。在使用该产品前,请确保详细阅读并理解采购规格书中的所有特性和要求。

VLS252012HBU-220M参数

参数
饱和电流(LSAT) 860mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 1.68Ω
额定电流 580mA
Q值 -
测试频率 1MHz
电感值 22μH
长*宽*高 2.5mm*2mm*1.2mm
通用封装 1008
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
