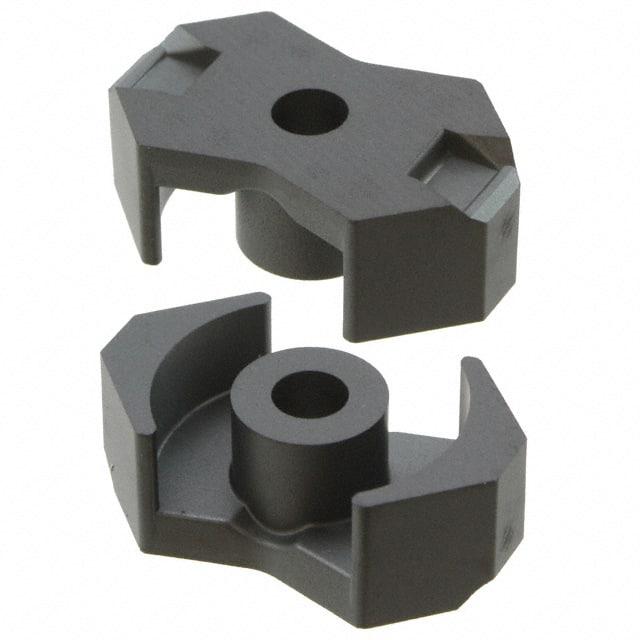

B65807C0250A048

产品分类: 磁芯
厂牌: TDK
产品描述: ±3% 840mm3 26.9mm 250nH 171μe 31.3mm2 RM 0.86mm-1 17.9mm*8.2mm*6.25mm
供应商型号: 495-76943-3-ND
供应商: Digi-Key
标准整包数: 500
TDK 磁芯 B65807C0250A048

B65807C0250A048概述


    产品简介


    B65807系列铁氧体磁芯及其配件
    B65807系列铁氧体磁芯及配件是适用于紧凑型变压器的高性能产品。这些磁芯和配件包括RM 6和RM 6低轮廓(Low Profile)型号,适合于多种电源应用,例如开关电源变压器、电源应用及表面贴装装置(SMD)。铁氧体材料具备优异的磁性能和温度稳定性,能够在较高工作频率和功率密度下保持良好的性能表现。

    技术参数


    | 参数 | 值 |

    | 材料种类 | NiZn 材料 |
    | 主要特性 | 高初始磁导率 |
    | AL值(nH) | 0.80 到 0.38 |
    | 最大工作温度 | 155°C |
    | 工作频率范围 | 100kHz 到 2000kHz |
    | 有效磁路长度(le) | 21.8mm |
    | 磁芯体积(Ve) | 820mm³ |
    | 磁导率 | 0.38 至 27.4 |
    | 其他AL值和气隙 | 见备注页12 |
    | 重量 | 约4.0克 |

    产品特点和优势


    B65807系列铁氧体磁芯及其配件的主要优势包括:
    1. 高初始磁导率:确保更高的磁通量密度,从而提高电磁转换效率。
    2. 温度稳定性好:可在广泛的温度范围内保持稳定的工作性能。
    3. 耐高电流能力:适用于高频、高功率密度的电源转换器。
    4. 优化设计:针对自动绕线机进行了优化,便于大规模生产。
    5. 可靠性高:采用高品质材料制造,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 开关电源变压器:该系列磁芯广泛应用于各类开关电源变压器,如SMPS(Switch Mode Power Supply)电源适配器和DC-DC转换器。
    - 电源应用:可用于各种电源应用,包括通信设备、工业控制系统和消费电子设备。
    使用建议
    - 安装过程:在安装过程中需注意避免机械应力过大,以防损坏磁芯。特别是在高温度下焊接时要注意控制时间,防止焊接热对磁芯造成损害。
    - 环境条件:确保工作环境的温度和湿度处于合理范围内,避免因高温或湿度过高而影响磁芯的性能。

    兼容性和支持


    B65807系列磁芯及其配件设计用于与TDK Electronics的产品组合相兼容。为了保证最佳的性能和可靠性,强烈建议仅使用与该系列磁芯配套的其他TDK电子产品配件。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 磁芯变形 | 严格按照加工说明进行操作,避免过大的机械应力。|
    | 针脚排列不规则 | 检查钻孔直径,适当调整钻孔直径以确保针脚准确对齐。|
    | 焊接不良 | 控制焊接温度和时间,避免焊接热对针脚造成损害。|

    总结和推荐


    B65807系列铁氧体磁芯及其配件是一款集高效率、高可靠性于一体的高性能磁芯产品。它们适用于多种电源应用,尤其是在高频、高功率密度的应用场景中表现出色。通过严格遵循加工说明并确保正确的安装和使用方法,能够最大程度地发挥其性能优势。鉴于其卓越的技术特性和广泛应用前景,我们强烈推荐使用B65807系列铁氧体磁芯及其配件。

B65807C0250A048参数

参数
磁心因数(ΣI/A) 0.86mm-1
磁体体积 840mm3
磁芯材料 RM
磁路长度 26.9mm
电感系数(AI) 250nH
有效面积(Ae) 31.3mm2
有效磁导率 171μe
磁路截面积 -
容差 ±3%
初始磁导率 -
直径 -
长*宽*高 17.9mm*8.2mm*6.25mm
零件状态 在售
包装方式 盒装,卷带包装
