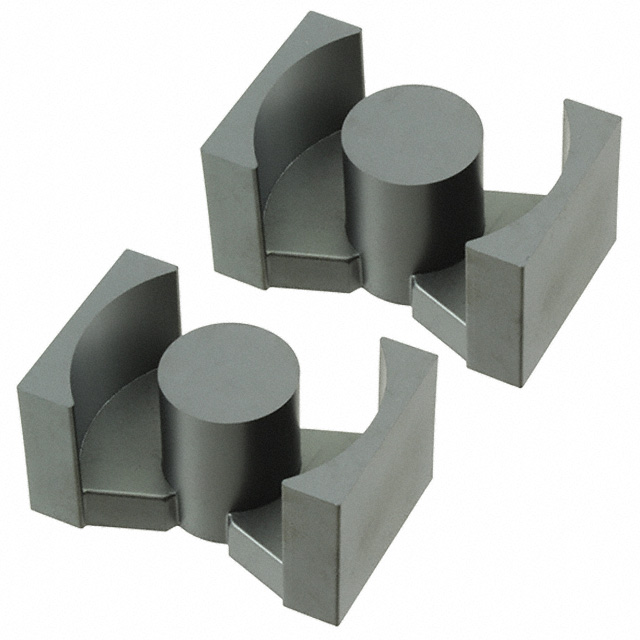

B65883A0000R095

产品分类: 磁芯
厂牌: TDK
产品描述: -20%,30% 159.9mm2 17.43cm3 92.5mm 2000µi 5.5μH 2145μe 188.3mm2 N95 0.49mm-1 40.5mm*37mm*19.9mm
供应商型号: 495-75910-ND
供应商: Digi-Key
标准整包数: 1
TDK 磁芯 B65883A0000R095

B65883A0000R095概述

    文章:TDK Electronics AG 的 PQ 40/40 Ferrite Core 技术手册

    产品简介


    PQ 40/40 是一种广泛应用于电源转换器和其他电子设备中的铁氧体磁芯。这种磁芯由 TDK Electronics AG 生产,型号为 B65883A 和 B65884E,主要用于提升电感器和变压器的性能。其主要功能包括增强电磁兼容性(EMC)性能、提高功率密度以及实现更高的效率。这些特性使其在电信、数据中心和工业自动化等领域具有广泛应用。

    技术参数


    PQ 40/40 Ferrite Core 的主要技术参数如下:
    - 有效磁截面积 (Ae):189 mm²
    - 最小磁截面积 (Amin):174 mm²
    - 磁路长度 (le):93 mm
    - 体积 (Ve):17580 mm³
    - 近似重量:90 g/组
    - 初始磁导率 (μe):3200 到 5500(根据不同的编号)
    - 电感因子 (AL):2145 nH(最高值)
    不同材料对应的 AL 值及温度范围也有所不同:
    - N49: μe = 3200 ±20%, AL = 3200 nH, 工作温度 50 mT, 500 kHz, 100°C
    - N92: μe = 3200 ±20%, AL = 1250 nH, 工作温度 100 mT, 100 kHz, 100°C
    - N87: μe = 4300 ±20%, AL = 1680 nH, 工作温度 100 mT, 100 kHz, 100°C
    - N97: μe = 4500 ±20%, AL = 1755 nH, 工作温度 100 mT, 100 kHz, 100°C
    - N95: μe = 5500 ±20%, AL = 2145 nH, 工作温度 100 mT, 100 kHz, 120°C

    产品特点和优势


    PQ 40/40 Ferrite Core 的特点和优势如下:
    - 高磁导率:不同材料提供多种 μe 值选择,满足不同的应用需求。
    - 宽工作温度范围:可以在广泛的温度范围内稳定工作,从-40°C 到 125°C。
    - 低损耗:磁芯在高频下表现出低损耗特性,适用于高频率应用。
    - 优异的机械强度:由于采用陶瓷材料制成,虽然较为脆弱,但通过合理的设计可以避免损坏。

    应用案例和使用建议


    PQ 40/40 Ferrite Core 广泛应用于各种场合,如:
    - 电信电源:提高电源模块的性能和可靠性。
    - 工业自动化设备:改善设备的稳定性,减少干扰。
    - 数据中心:提高能源效率和系统稳定性。
    使用建议:
    - 在组装过程中要注意缓慢启动绕线过程,以免损坏磁芯边缘。
    - 注意焊接时间,避免过长导致焊点变形或引脚错位。
    - 确保孔的直径适当,以适应客户的钻孔公差,避免安装时出现问题。

    兼容性和支持


    - 兼容性:PQ 40/40 Ferrite Core 专为与 TDK 的其他产品配套设计。与其他制造商的产品混合使用时,需进行预先测试。
    - 支持和维护:如果遇到任何问题,可联系 TDK 的销售办事处寻求技术支持。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题一:磁芯在绕线过程中损坏。
    - 解决方案:在绕线开始时采用柔和的方式,避免使用过大的力。

    - 问题二:焊点发生变形。
    - 解决方案:控制焊接时间和温度,确保不会超过规定的极限。

    - 问题三:设备运行时磁芯温度过高。
    - 解决方案:检查散热系统是否正常工作,确保磁芯在安全的工作温度范围内。

    总结和推荐


    PQ 40/40 Ferrite Core 是一款性能卓越、可靠稳定的磁芯产品。其高磁导率、宽工作温度范围和优异的机械性能使其成为各种电子设备的理想选择。强烈推荐给那些需要高性能、高可靠性的应用场合。
    优点:
    - 高磁导率
    - 宽工作温度范围
    - 低损耗
    - 优异的机械强度
    综上所述,我们强烈推荐 PQ 40/40 Ferrite Core 给寻求高品质电子元件的应用工程师和设计师。

B65883A0000R095参数

参数
磁路长度 92.5mm
磁体体积 17.43cm3
磁心因数(ΣI/A) 0.49mm-1
容差 -20%,30%
电感系数(AI) 5.5μH
有效磁导率 2145μe
直径 -
有效面积(Ae) 188.3mm2
磁芯材料 N95
磁路截面积 159.9mm2
初始磁导率 2000µi
长*宽*高 40.5mm*37mm*19.9mm
零件状态 在售
包装方式 盒装
