B82464G4224M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 4MHz 750mA 700mA 220μH 440mΩ ±20% 标准安装,贴片安装 10.4mm*10.4mm*4.8mm
供应商型号: B82464G4224M000
供应商: 国内现货
标准整包数: 6000

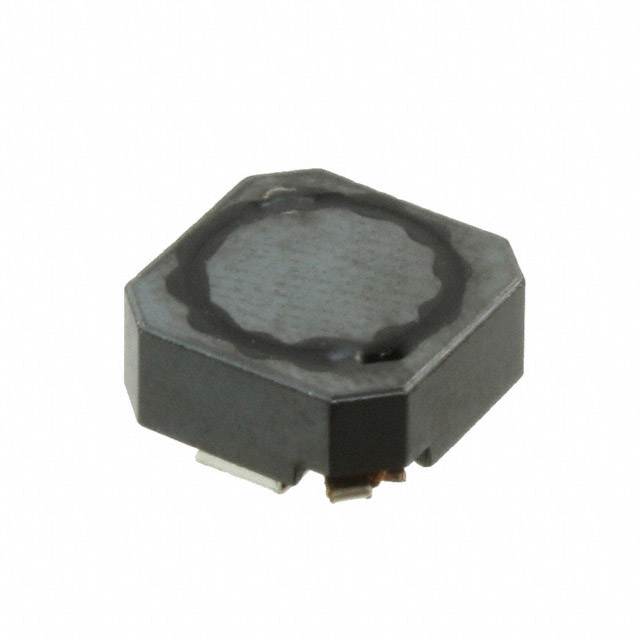

TDK 贴片电感 B82464G4224M000

B82464G4224M000概述

    # EPCOS B82464G4 SMT Power Inductors

    产品简介


    EPCOS B82464G4系列是表面贴装型(SMT)功率电感器,广泛应用于各种电子设备中。其主要功能包括滤波电源电压、耦合与去耦以及直流/直流转换器等。此外,该系列电感器特别适合汽车和工业电子产品。

    技术参数


    - 尺寸:10.4 x 10.4 x 4.8 mm
    - 额定电感范围:0.82 μH 至 1000 μH
    - 额定电流范围:0.34 A 至 7.6 A
    - 饱和电流:最大可承受直流电流导致电感下降约10%
    - 直流电阻:最大值随具体型号而异
    - 额定温度范围:+85 °C
    - 工作温度范围:最高可达+150 °C
    - 封装方式:16毫米箔带包装,缠绕在330毫米卷盘上
    - 质量:约2克

    产品特点和优势


    - 高耐温性:最高可达+150 °C,适用于严苛的工作环境。
    - 大电流承载能力:最大可承受电流高达7.6 A,确保在重负载下的稳定运行。
    - 低直流电阻:有助于减少损耗,提高效率。
    - 符合RoHS标准:无铅设计,更环保。
    - 通过AEC-Q200认证:适用于汽车电子行业。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于车载电源管理系统的滤波和稳压。
    - 工业电子:应用于工业控制设备中的电源管理模块。
    使用建议
    - 在焊接过程中应注意焊接条件,避免焊点损坏电感器。
    - 避免在清洗过程中对电感器造成机械应力,以防止裂纹产生。
    - 如需灌封,必须检查灌封材料对电感器的影响。

    兼容性和支持


    - 兼容性:与其他符合SMT标准的电子元件兼容。
    - 支持:提供详细的样品套件(订购代码:B82464X004)以及详细的技术文档,以帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题1:如何检查电感器的焊接质量?
    - 解决方案:采用浸锡法检测,参照IEC 60068-2-58标准。

    - 问题2:如何确定是否需要对电感器进行特殊保护?
    - 解决方案:根据具体应用需求和操作环境来决定,特别是在关键应用中应采取冗余措施以提高可靠性。

    总结和推荐


    综合评估
    EPCOS B82464G4系列电感器凭借其优良的性能、高耐温性和大电流承载能力,在多种应用场景中表现出色。其独特的设计使得它不仅适用于常规电子产品,还特别适合于汽车和工业电子领域。
    推荐使用
    强烈推荐该系列产品用于需要高性能、高可靠性的应用场合。无论是日常使用还是极端工作环境,EPCOS B82464G4都能提供出色的性能和稳定性。

B82464G4224M000参数

参数
测试频率 100KHz
电感值 220μH
饱和电流(LSAT) 750mA
自谐振频率(SRF) 4MHz
容差 ±20%
直流电阻(DCR) 440mΩ
额定电流 700mA
Q值 -
长*宽*高 10.4mm*10.4mm*4.8mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82464G4224M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82464G4224M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82464G4224M000 B82464G4224M000数据手册

B82464G4224M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ ¥ 4.2119
60000+ ¥ 4.0855
库存: 6000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 25271.4
