首页  >  产品百科  >  B66482G0000X187

B66482G0000X187

产品分类: 磁芯
厂牌: TDK
产品描述: ER 23.2mm*12.5mm*5.1mm
供应商型号: 495-75517-ND
供应商: Digi-Key
标准整包数: 1

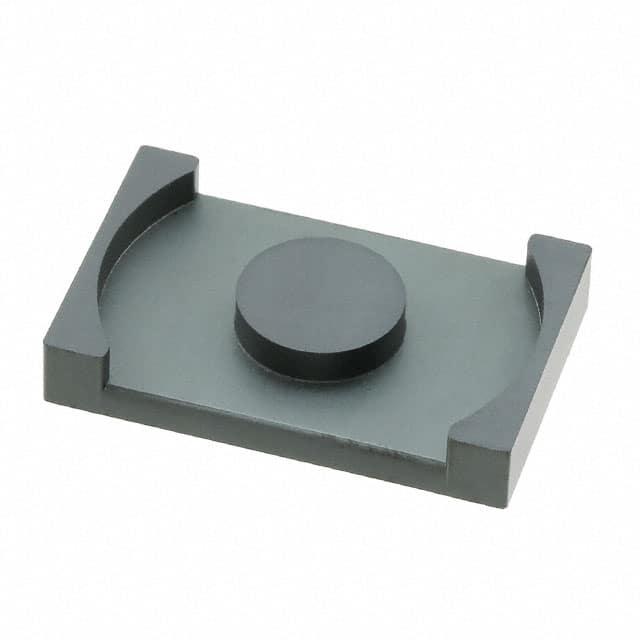

TDK 磁芯 B66482G0000X187

B66482G0000X187概述


    产品简介


    电子元器件:磁芯
    本手册介绍的是TDK Electronics AG生产的磁芯(Ferrites),具体型号为ER 23/5/13与I 23/2/13。这些磁芯是用于电力转换器和滤波器等应用的重要组件。它们被设计成具有高效率、小尺寸及低电磁干扰(EMI)的特点,广泛应用于电源管理、信号处理及高频电路等领域。

    技术参数


    - 型号:ER 23/5/13与I 23/2/13
    - 标准:IEC 63093-9
    - 磁芯组合:ER 23/5/13与ER 23/5/13 或 ER 23/5/13与I 23/2/13
    - 尺寸:
    - ER 23/5/13组合:总体积(Ve)1640 mm³,约重7.8克/组
    - I 23/2/13组合:总体积(Ve)1335 mm³,约重6.4克/组
    - 磁芯特性:
    - 长度(le):ER 23/5/13为32.6毫米,I 23/2/13为26.6毫米
    - 有效截面积(Ae):50.3 mm²
    - 最小截面积(Amin):50.0 mm²
    - 电感系数(AL值):
    - 材料PC200:1400 nH,最大功率损耗(PV):<0.60 W/组(50 mT, 1000 kHz, 100 °C)
    - 材料N49:2200 nH,最大功率损耗(PV):<0.25 W/组(50 mT, 500 kHz, 100 °C)

    产品特点和优势


    - 优化的绕线区域:通过优化设计,减少了绕线长度,提高了磁芯的利用率。
    - 小尺寸:整体封装体积小,适用于空间受限的应用场景。
    - 低EMI:设计上最大限度减少了电磁干扰,适用于对EMI敏感的应用场合。
    - 良好的磁性能:各种材料的选择确保了磁芯在不同频率下的稳定性能。

    应用案例和使用建议


    这些磁芯被广泛应用于多种电路设计中,特别是在电源管理和信号处理方面。例如,在一个电源转换器中,可以利用这些磁芯来提高转换效率并降低电磁干扰。用户可以根据不同的频率需求选择合适的材料。此外,为了确保长期稳定运行,建议用户避免机械应力集中区域的安装,并注意焊接过程的控制以防止损坏。

    兼容性和支持


    这些磁芯设计时考虑到了与其他TDK Electronics产品的兼容性。但是,厂商提醒用户在与其他制造商的产品进行混合使用前,需先进行测试。厂商提供技术支持,并在其网站上提供了详细的材料数据表。

    常见问题与解决方案


    1. 如何防止磁芯破裂?
    - 解决方案:安装过程中应轻柔操作,避免高冲击力。同时,应在高温焊接时缩短时间以避免热损伤。
    2. 焊接时出现焊接不良的情况怎么办?
    - 解决方案:确保遵循手册中的焊接说明,尤其是对于特定引脚类型的焊接,以避免污染和烧毁导线绝缘层。

    总结和推荐


    这些磁芯以其优化的设计、优良的磁性能和可靠性,在多种电力应用中表现出色。对于需要高效、低EMI的电源管理与信号处理应用,强烈推荐使用这些磁芯。只要正确安装和使用,可以显著提升系统的整体性能。

B66482G0000X187参数

参数
磁体体积 -
电感系数(AI) -
直径 -
磁路长度 -
有效磁导率 -
磁路截面积 -
磁芯材料 ER
初始磁导率 -
有效面积(Ae) -
容差 -
磁心因数(ΣI/A) -
长*宽*高 23.2mm*12.5mm*5.1mm
零件状态 在售
包装方式 盒装

B66482G0000X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B66482G0000X187数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B66482G0000X187 B66482G0000X187数据手册

B66482G0000X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.6105 ¥ 22.0587
10+ $ 1.6913 ¥ 14.2913
25+ $ 1.442 ¥ 12.185
50+ $ 1.2228 ¥ 10.2336
100+ $ 1.0688 ¥ 8.9446
250+ $ 0.9655 ¥ 8.08
库存: 396
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.05
