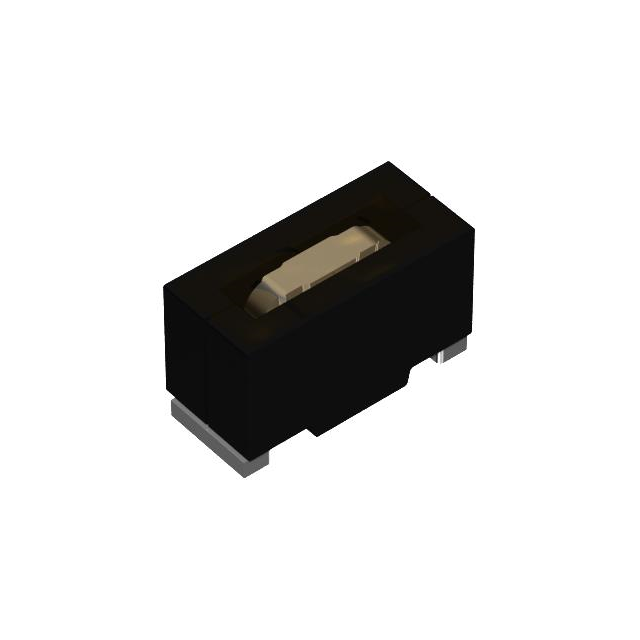

VLBU1024660R07MF1

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 104A 70A 70nH 230μΩ ±20% 2-SMD 贴片安装 10.2mm*4.6mm*6mm
供应商型号: 810-VLBU1024660R07M1
供应商: Mouser
标准整包数: 1
TDK 贴片电感 VLBU1024660R07MF1

VLBU1024660R07MF1概述


    产品简介


    本产品为功率电感器(型号:VLBU1024660F1),适用于电源电路,特别是在服务器、基站(BTS)、电压调节模块(VRM)和其他应用中。它采用了高饱和电流的铁氧体材料,并通过无引线连接结构实现了大电流和低直流电阻(DCR)。特别适合多相操作的应用场景,如Vcore调节器、电压调节模块、点负载(Point-of-Load)和内存电源系统。此外,VLBU系列满足VR13和VR14应用的高效率要求,支持在PMIC评估套件中的使用。

    技术参数


    | 参数 | 规格 |

    | 类型 | SMD功率电感 |
    | 尺寸 | 10.2x4.6x6.0 mm |
    | 电感值 | 70 nH(±20%)
    120 nH(±20%) |
    | 测量频率 | 100 kHz |
    | 直流电阻(DCR) | 0.23 mΩ(±10%) |
    | 额定电流(Isat) | 70 A(@20°C,电感变化率20%) |
    | 工作温度范围 | -40°C 至 +125°C |

    产品特点和优势


    1. 高饱和电流:采用高BS铁氧体材料,提升饱和电流性能。
    2. 大电流和低直流电阻:通过无引线连接结构实现大电流承载能力和低直流电阻。
    3. 宽泛的应用场景:适用于多相操作的应用,例如Vcore调节器、VRM、点负载和内存电源。
    4. 高效率:符合VR13和VR14应用的高效率要求,提供出色的能效表现。
    5. 优良的温控性能:工作温度范围广,适应性强。

    应用案例和使用建议


    该电感器广泛应用于服务器、基站、VRM和其他电子设备中。为了确保其最佳性能,建议在设计和使用时考虑以下几点:
    1. 合适的温度控制:确保电路板的设计能够承受自加热产生的温度升高,预留足够的容差以应对高温环境。
    2. 合理布局:在电路板设计中仔细布置电感器,避免磁干扰导致的误动作。
    3. 预热处理:在焊接前对组件进行预热处理,以避免温度差异超过150°C。
    4. 静电保护:使用腕带进行静电放电,确保操作过程中不会因静电对电感器造成损害。

    兼容性和支持


    - 兼容性:该电感器与多种PMIC评估套件兼容,可广泛应用于各种电路板设计中。
    - 厂商支持:提供详细的交付规范和使用指南,确保安全可靠的操作。

    常见问题与解决方案


    1. 存储期过长导致焊接问题:存储期限内不得超过6个月,并确保在5至30°C和相对湿度不超过75%的环境下存储。
    2. 焊点损坏:若发现焊点损坏,建议重新进行焊接,注意焊接温度差不超过150°C。
    3. 过热现象:若电感器出现过热,检查是否存在短路、性能下降或寿命缩短的情况,及时更换。

    总结和推荐


    VLBU1024660F1型功率电感器凭借其高饱和电流、大电流承载能力和低直流电阻等特点,在多相操作应用中表现出色。它在各种工业设备中均有广泛应用,且兼容性良好。尽管适用场景广泛,但并不适用于特殊用途,如航空航天、医疗设备等需要更高安全性和可靠性的场合。总体而言,这是一款性价比极高的电子元件,强烈推荐在各类通用电子产品中使用。

VLBU1024660R07MF1参数

参数
Q值 -
测试频率 100KHz
电感值 70nH
饱和电流(LSAT) 104A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 230μΩ
额定电流 70A
长*宽*高 10.2mm*4.6mm*6mm
通用封装 2-SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

VLBU1024660R07MF1厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLBU1024660R07MF1数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLBU1024660R07MF1 VLBU1024660R07MF1数据手册

VLBU1024660R07MF1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.817 ¥ 15.3537
10+ $ 1.173 ¥ 9.9119
600+ $ 0.8543 ¥ 7.2187
2400+ $ 0.8148 ¥ 6.8851
4800+ $ 0.798 ¥ 6.7431
库存: 1130
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 15.35
直接购买
加入购物车
