首页  >  产品百科  >  B82472P6154M000

B82472P6154M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 430mA 530mA 150μH 580mΩ ±20% 贴片安装 7.3mm*7.3mm*4.5mm
供应商型号: 871-B82472P6154M000
供应商: Mouser
标准整包数: 1

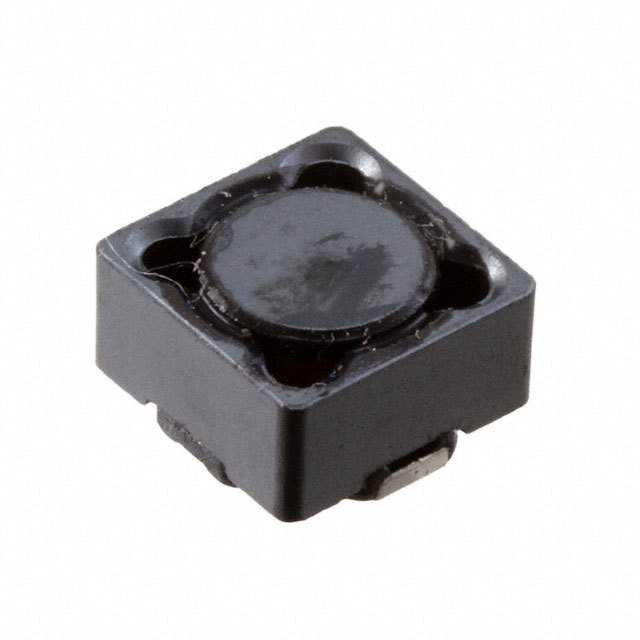

TDK 贴片电感 B82472P6154M000

B82472P6154M000概述

    SMT Power Inductors B82472P6: A Comprehensive Overview

    1. 产品简介


    SMT功率电感器B82472P6是一种适用于各种电子设备的小尺寸、高性能的表面贴装电感器。这些电感器的主要特点是高机械稳定性、宽温度范围以及适配无铅回流焊接技术。它们广泛应用于电源电压过滤、耦合和解耦电路、直流/直流转换器以及汽车电子等领域。

    2. 技术参数


    - 尺寸:7.3 x 7.3 x 4.5 mm
    - 标称电感量:1 μH 至 1000 μH
    - 标称电流:0.2 A 至 3.6 A
    - 结构:铁氧体芯,磁屏蔽,镀铜线圈
    - 焊接条件:适配JEDEC J-STD 020D标准的无铅焊接
    - 工作温度范围:-55°C 至 +150°C
    - RoHS兼容性:符合环保标准

    3. 产品特点和优势


    - 高机械稳定性:能够承受恶劣的使用环境,适合汽车和其他工业应用。
    - 高标称电流:可以处理较高的电流,保证系统的稳定运行。
    - 低直流电阻:减少能量损耗,提高效率。
    - 适配无铅回流焊接技术:提高生产效率并满足环保要求。
    - AEC-Q200认证:确保在汽车电子领域的质量和可靠性。

    4. 应用案例和使用建议


    - 电源电压过滤:适用于高频滤波电路,确保电压稳定。
    - 耦合和解耦:提供良好的阻抗匹配,减少信号失真。
    - DC/DC转换器:在电源管理模块中用于提高能效。
    - 汽车电子:可用于发动机控制单元、车身控制模块等关键部件。
    使用建议:
    - 在选择电感器时,根据具体的应用需求选择合适的电感值和电流等级。
    - 在安装过程中,遵循无铅焊接标准,避免损坏产品。
    - 定期进行电气特性检测,确保长期可靠运行。

    5. 兼容性和支持


    - 兼容性:设计上考虑了与其他常用电子元件的良好兼容性,适用于多层电路板设计。
    - 技术支持:由TDK集团提供专业的产品支持和售后服务,确保客户应用顺利进行。

    6. 常见问题与解决方案


    - Q:如何确定合适的电感值?
    - A:根据电路的具体要求和电流需求来选择。通常需要参考电路设计手册或者进行仿真验证。
    - Q:如何处理焊接后的清洗过程?
    - A:使用适当的清洗剂并注意控制清洗时间,避免对绝缘材料造成损伤。
    - Q:如何确保产品的长期稳定运行?
    - A:定期检查产品状态,特别是在高温和高湿环境下运行的应用中,需更加关注。

    7. 总结和推荐


    SMT功率电感器B82472P6凭借其卓越的电气性能和广泛的适用性,成为各类电子设备的理想选择。其高机械稳定性和宽温度范围使其非常适合在严苛环境中使用。强烈推荐在电源管理和信号过滤等领域采用此产品,以提升整体系统的可靠性和性能。

B82472P6154M000参数

参数
测试频率 100KHz
电感值 150μH
饱和电流(LSAT) 430mA
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 580mΩ
额定电流 530mA
Q值 -
长*宽*高 7.3mm*7.3mm*4.5mm
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82472P6154M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82472P6154M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82472P6154M000 B82472P6154M000数据手册

B82472P6154M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5755 ¥ 13.313
10+ $ 1.2305 ¥ 10.3977
100+ $ 0.913 ¥ 7.5746
500+ $ 0.8035 ¥ 6.7897
1000+ $ 0.7366 ¥ 6.2239
2000+ $ 0.6626 ¥ 5.5985
10000+ $ 0.6395 ¥ 5.4034
库存: 129
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.31
