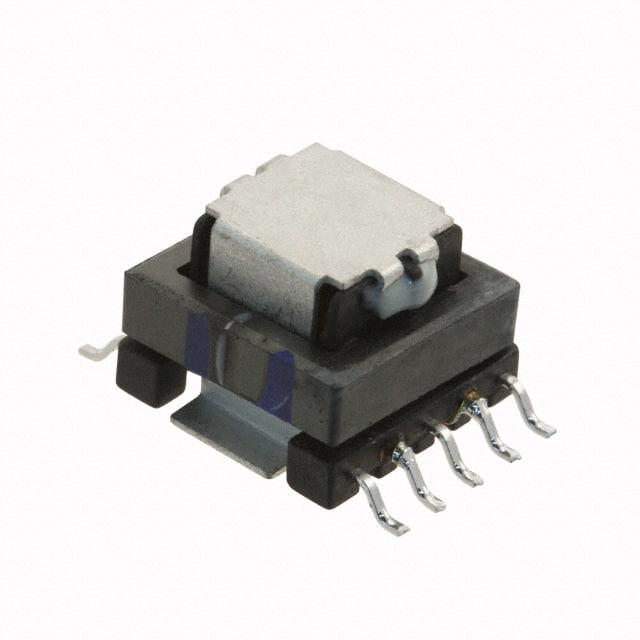

B82801C1265A150

产品分类: 电流互感器
厂牌: TDK
产品描述: 1:150 40A 12.6mH 50KHz~500KHz 贴片安装 14.22mm*13.46mm*10mm
供应商型号: 871-B82801C1265A150
供应商: Mouser
标准整包数: 1
TDK 电流互感器 B82801C1265A150

B82801C1265A150概述

    SMT Current Sense Transformers B82801C EE 12.6 技术手册

    1. 产品简介


    EPCOS AG 的 SMT电流传感器变压器B82801C EE 12.6 是一款专为各种电子应用设计的小型化高性能电流传感器变压器。该系列产品主要应用于开关电源、反馈控制、过载感应及负载断开/关闭检测等领域。凭借其低直流电阻、多种匝数比、小尺寸封装和符合RoHS标准等特点,该产品能够广泛应用于现代电力电子设备中。

    2. 技术参数


    以下是SMT电流传感器变压器B82801C EE 12.6的主要技术规格和性能参数:
    | 参数名称 | 规格 |

    | 频率范围 | 50 Hz 至 500 kHz |
    | Hi-Pot 测试 | 1500 V AC, 50 Hz, 2 s |
    | 电感(L) | 100 μH(2-4引脚) |
    | 直流电阻(Rmax) | 每绕组不超过0.28Ω |
    | 最大磁通密度(Bmax) | 200 mT |
    | 最大输出电压(Vsense,max) | 400 mV |
    | 最大占空比(Gmax) | 150% |
    | 有效磁面积(Ae) | 12.4 × 10^-6 m² |
    | 最大耐温范围 | -40 °C 至 +125 °C |
    | 尺寸(长×宽×高) | 12.6 mm × 12.6 mm × 6.3 mm |

    3. 产品特点和优势


    - 非常低的直流电阻:确保低功耗,提高效率。
    - 多种匝数比:适应不同的应用需求。
    - 小封装:适合高密度电路板设计。
    - RoHS兼容:环保材料,符合欧盟标准。
    - 其他插脚配置:可根据客户需求定制。

    4. 应用案例和使用建议


    - 开关电源:适用于AC/DC转换器中,监测输入电流以进行过载保护。
    - 反馈控制:在逆变器中,通过检测输出电流进行闭环控制。
    - 过载感应和负载断开检测:实时监控电路状态,提高系统可靠性。
    使用建议:
    - 在焊接时要遵循推荐的再流焊曲线,避免因温度过高导致损坏。
    - 注意在进行清洗或灌封工艺时,选择对产品无害的化学物质。

    5. 兼容性和支持


    - 兼容性:本产品可以与其他标准SMT元件配合使用,便于集成到现有设计中。
    - 支持:EPCOS AG提供详尽的技术文档和支持服务,以帮助客户解决问题并优化系统性能。

    6. 常见问题与解决方案


    - 问题:产品无法通过焊接测试。
    - 解决方案:检查焊接温度和时间是否符合要求;确认使用的焊接材料正确无误。
    - 问题:电路性能不稳定。
    - 解决方案:确认外围电路设计是否合理,尤其是负载电阻的选择要与产品的匝数比匹配。

    7. 总结和推荐


    综上所述,SMT电流传感器变压器B82801C EE 12.6 是一款性能稳定、适用范围广的高品质产品。它具有多种独特的优势,特别是在开关电源和反馈控制应用中表现出色。鉴于其出色的性能和高可靠性,强烈推荐在相关项目中使用此产品。同时,EPCOS AG提供的全面支持和及时的技术服务也使这款产品成为众多电子工程师的理想选择。

B82801C1265A150参数

参数
额定电流 40A
频率范围 50KHz~500KHz
电感值 12.6mH
匝数比 1:150
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
长*宽*高 14.22mm*13.46mm*10mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
