首页  >  产品百科  >  B67370A0002X187

B67370A0002X187

产品分类: 磁芯
厂牌: TDK
产品描述: U 101mm*30mm*76mm
供应商型号: 495-B67370A0002X187-ND
供应商: Digi-Key
标准整包数: 1

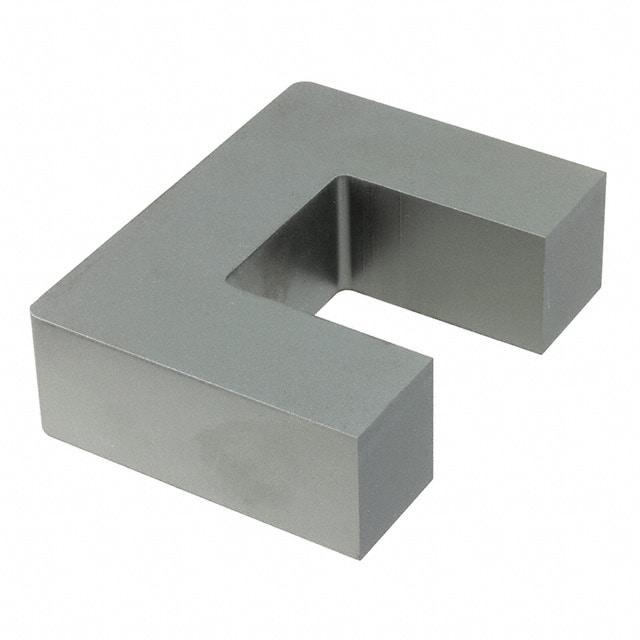

TDK 磁芯 B67370A0002X187

B67370A0002X187概述


    产品简介


    B67370系列铁氧体磁芯
    本手册介绍的是B67370系列的铁氧体磁芯,该系列产品广泛应用于电源转换器、电感器和滤波器等领域。铁氧体磁芯因其优良的磁导率和损耗低等特点,在电力电子设备中有着广泛应用。铁氧体磁芯主要功能是作为电磁能量转换的关键组件,用于调节和控制电流、电压及电磁场。

    技术参数


    - 型号: B67370A0002X027, B67370A0002X187, B67370A0002X197
    - 材料AL值:
    - N27: 4600 nH (±20%)
    - N87: 5700 nH (±20%)
    - N97: 5900 nH (±20%)
    - 最大有效磁路长度 (le): 368 mm
    - 有效截面积 (Ae): 840 mm2
    - 最小截面积 (Amin): 840 mm2
    - 有效磁体积 (Ve): 310800 mm3
    - 重量: 1600 g/套
    - 工作条件:
    - 温度范围:100 °C
    - 饱和磁通密度:100 mT
    - 工作频率:25 kHz

    产品特点和优势


    1. 高AL值:N27、N87和N97材料具有较高的AL值,可提供良好的电感特性,满足不同应用的需求。
    2. 机械强度:尽管铁氧体磁芯为陶瓷材料,但在组装过程中仍需注意避免外力冲击导致破裂。
    3. 耐高温性:能承受较高温度,适用于高温环境下的应用。
    4. 低损耗:铁氧体材料的低损耗特性使其在高频应用中表现出色。
    5. 兼容性强:专门设计与EPCOS其他产品配套使用,确保最佳性能。

    应用案例和使用建议


    应用案例:
    - 电源转换器:铁氧体磁芯常用于电源转换器中作为电感器的核心部件,以实现高效的电压和电流调节。
    - 电感器和滤波器:在电感器和滤波器中,铁氧体磁芯能够提高电感器的效率,降低系统噪声。
    使用建议:
    1. 处理时注意事项:起始绕线应缓慢进行,避免对磁芯造成破坏。若绕线力过强或焊接时间过长,可能导致磁芯损坏。
    2. 焊接工艺:采用适当的焊接工艺,避免焊接污染导致的焊锡问题或烧毁绝缘层。

    兼容性和支持


    - 兼容性:EPCOS铁氧体配件仅与EPCOS铁氧体核心兼容,不建议与其他制造商的产品搭配使用。如需组合使用,客户需要自行测试并承担风险。
    - 技术支持:EPCOS提供全面的技术支持,包括详尽的安装指导和售后服务,确保用户获得最佳使用体验。

    常见问题与解决方案


    - 问题1:磁芯损坏。
    - 解决方案:检查装配过程,避免过度应力或机械损伤。
    - 问题2:焊接过程中出现污染。
    - 解决方案:严格按照焊接规范操作,选择合适的焊接材料和工艺。
    - 问题3:磁芯发热。
    - 解决方案:选择合适的工作环境,保证通风散热良好。

    总结和推荐


    综上所述,B67370系列铁氧体磁芯凭借其优良的性能、可靠性及广泛的适用性,在电力电子设备领域具有显著的优势。对于需要高性能电感器的应用,强烈推荐选用EPCOS的B67370系列铁氧体磁芯。用户在使用过程中应注意遵循操作规范,避免不当使用带来的问题。

B67370A0002X187参数

参数
直径 -
容差 -
初始磁导率 -
磁心因数(ΣI/A) -
磁芯材料 U
磁体体积 -
有效面积(Ae) -
磁路长度 -
有效磁导率 -
电感系数(AI) -
磁路截面积 -
长*宽*高 101mm*30mm*76mm
零件状态 在售
包装方式 盒装

B67370A0002X187厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B67370A0002X187数据手册

厂牌 PDF简要描述 下载
TDK 磁芯 TDK B67370A0002X187 B67370A0002X187数据手册

B67370A0002X187封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.3088 ¥ 345.703
16+ $ 28.2666 ¥ 236.5557
库存: 56
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 345.7
直接购买
加入购物车
