首页  >  产品百科  >  B72530T0140K062

B72530T0140K062

产品分类: 压敏电阻
厂牌: TDK
产品描述: 22V 400A 1 19.8V 242V 18V 14V 1.5J 2nF@1kHz 1210 贴片安装 3.2mm*2.5mm*1.7mm
供应商型号: BN-B72530T0140K062
供应商: 海外现货
标准整包数: 10

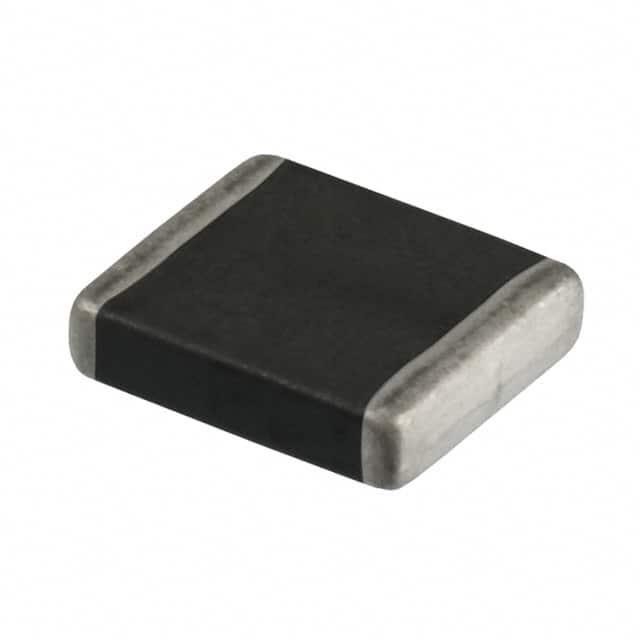

TDK 压敏电阻 B72530T0140K062

B72530T0140K062概述

    CTVS Ceramic Transient Voltage Suppressors (TVS) 技术手册

    产品简介


    CTVS是采用陶瓷材料的瞬态电压抑制器(TVS),属于多层压敏电阻(MLVs)系列。它们通常用于移动电话及其附件、数据总线应用、控制电子、照明/LED设备和医疗设备中的静电放电(ESD)保护。此外,CTVS还可以为智能仪表和测量设备提供浪涌电流保护,以及在安全系统中保护免受高能量冲击。这些元件具有可靠的ESD防护能力,能承受高达8kV的接触放电和15kV的空气放电(IEC 61000-4-2, 等级4),并且在8/20µs脉冲下可承受高达1200A的浪涌电流。CTVS采用镍屏障端接技术,具备双向保护能力和长期ESD稳定性,且符合RoHS标准并采用无铅工艺。

    技术参数


    CTVS产品的关键技术参数如下:
    - 最大RMS工作电压(VRMS):4至130V
    - 最大直流工作电压(VDC):5.5至170V
    - 最大浪涌电流(8/20µs):2至1200A
    - 最大能量吸收(2ms):7.5至12000mJ
    - 最大功率耗散:3至20mW
    - 最大钳位电压:17至340V
    - 操作温度范围:对于0201、0402芯片尺寸为-40/+85℃;对于0603及更大尺寸为-55/+125℃
    - 存储温度范围:对于0201、0402芯片尺寸为-40/+125℃;对于0603及更大尺寸为-55/+150℃
    - 响应时间:小于0.5ns

    产品特点和优势


    CTVS的主要优势在于其出色的ESD保护性能,能够可靠地应对高达8kV的接触放电和15kV的空气放电。此外,CTVS具备较长的使用寿命和良好的热稳定性,可以在广泛的温度范围内保持稳定的工作状态。其内置的模拟仿真模型也方便工程师进行设计和测试。产品还具有高能量吸收能力和低漏电流,适用于多种不同的应用场合。

    应用案例和使用建议


    CTVS多层压敏电阻广泛应用于手机、数据总线、LED照明等领域,确保设备的安全运行。例如,在移动电话的音频接口上安装CTVS可以有效防止因意外接触或电磁干扰造成的损坏。在设计过程中,应考虑其容许的最大电压和能量吸收能力,并合理选择适合的应用温度范围以确保最佳性能。此外,为提高系统的抗浪涌能力,可以将多个CTVS并联使用,以分担能量吸收和降低个体元件的压力。

    兼容性和支持


    CTVS适用于多种封装尺寸,包括0201、0402、0603、0805、1206、1210、1812和2220等,可根据具体应用需求选择合适的型号。供应商提供详细的规格说明和技术支持,帮助客户更好地理解和使用这些产品。CTVS可以通过标准的SMT贴装工艺进行安装,同时提供详细的焊盘布局图以简化装配过程。

    常见问题与解决方案


    以下是一些用户可能遇到的典型问题及其解决方案:
    - Q: 设备在受到ESD冲击后损坏?
    - A: 检查TVS的工作电压和能量吸收能力是否满足应用需求。确保正确连接TVS,并根据需要增加额外的TVS元件来增强防护效果。

    - Q: TVS响应速度慢?
    - A: 验证是否选择了具有足够响应速度的产品。对于高速信号线路,建议选择响应时间更短的型号。

    总结和推荐


    总体而言,CTVS陶瓷瞬态电压抑制器凭借其优异的ESD保护性能和宽广的应用温度范围,在众多电子设备中展现出强大的市场竞争力。无论是对于新兴技术还是传统行业,CTVS都是值得信赖的选择。因此,我强烈推荐使用CTVS来保护您的电子设备免受瞬态电压的影响。

B72530T0140K062参数

参数
压敏电压 22V
最大直流电压 18V
浪涌电流 400A
最大压敏电压 242V
最小压敏电压 19.8V
能量 1.5J
最大交流电压 14V
不同频率时的电容 2nF@1kHz
电路数 1
长*宽*高 3.2mm*2.5mm*1.7mm
通用封装 1210
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

B72530T0140K062厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B72530T0140K062数据手册

厂牌 PDF简要描述 下载
TDK 压敏电阻 TDK B72530T0140K062 B72530T0140K062数据手册

B72530T0140K062封装设计

查看详情并下载
Symbol
Footprint
3D Model
