B82432T1224K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 796KHz 4.5MHz 130mA 20@796kHz 220μH 7.5Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: 8808520
供应商: 海外现货
标准整包数: 5

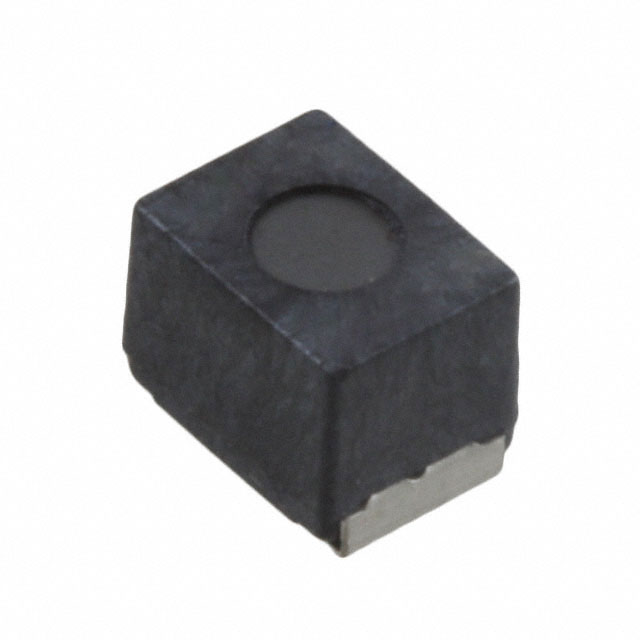

TDK 贴片电感 B82432T1224K000

B82432T1224K000概述


    产品简介


    SMT电感器SIMID系列
    TDK Electronics AG推出的SIMID系列电感器是一款面向现代电子设计需求的高性能产品。此系列电感器具有紧凑的设计、高电流处理能力和宽广的工作温度范围。产品型号为B82432T,采用1812(EIA)或4532(IEC)尺寸封装,适用于广泛的电子应用,如电源滤波、耦合、解耦、直流/直流转换器以及汽车和电信行业。

    技术参数


    - 尺寸:1812(EIA)或4532(IEC)
    - 额定电感:1μH至1000μH
    - 额定电流:70mA至1300mA
    - 构造特点:直立式铁氧体鼓形芯、激光焊接绕组、阻燃模塑
    - 工作温度范围:最高可达+150°C
    - 认证:符合AEC-Q200标准
    - 电气特性:适合无铅回流焊工艺,符合RoHS标准
    - 包装方式:12毫米塑料带卷装,每卷2500个

    产品特点和优势


    SIMID系列电感器的独特之处在于其高电流处理能力、优良的热稳定性及可靠性。此外,其通过AEC-Q200认证,表明其在极端条件下仍能保持高性能。产品具备可抵抗高温的特性,同时还能承受恶劣的环境条件,这使其在汽车电子和工业应用中非常可靠。

    应用案例和使用建议


    SIMID系列电感器广泛应用于电源管理和信号传输领域,例如DC/DC转换器中的电感器可以有效地平滑输出电压,减少纹波,提升系统稳定性。在选择电感器时,需考虑工作环境、所需电感值及电流承载能力。建议在高电流应用场合下选择较大电感值的型号以避免过热风险。同时,确保电路设计合理,避免不必要的热损耗,以提高整体效率。

    兼容性和支持


    SIMID系列电感器设计上考虑到了与其他电子元器件的兼容性问题。制造商提供了详细的技术支持文档和专业服务,帮助客户解决可能遇到的问题。对于有特殊需求的应用,TDK Electronics AG还提供定制化的产品和服务,如镍隔离端子等,以满足客户的特定要求。

    常见问题与解决方案


    1. 如何验证电感器是否适用我的电路设计?
    - 确保电感器的额定电流和电感值符合你的电路需求。可以通过查看制造商提供的典型应用场景来判断。

    2. 电感器安装过程中需要注意什么?
    - 在进行焊接操作时,需严格遵守规定的温度和时间限制,避免对电感器造成损害。焊接完成后,要检查焊点的质量和电感器的功能状态。
    3. 如果需要清洗或涂层处理,有什么特别注意事项?
    - 需要仔细评估所使用的清洗剂和涂层材料是否会损坏电感器的绝缘层或其他材料。必要时应进行预测试以确保兼容性。

    总结和推荐


    综上所述,SIMID系列电感器凭借其卓越的性能、广泛的应用范围和可靠的支持服务,在众多竞争对手中脱颖而出。无论是汽车电子还是工业自动化,这款产品都表现出色,是值得推荐的选择。在选择具体型号时,应根据实际应用场景的需求来决定合适的电感值和电流等级。如果您有任何疑问或需要更多技术支持,请随时联系TDK Electronics AG。

B82432T1224K000参数

参数
电感值 220μH
饱和电流(LSAT) -
自谐振频率(SRF) 4.5MHz
容差 ±10%
直流电阻(DCR) 7.5Ω
额定电流 130mA
Q值 20@796kHz
测试频率 796KHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432T1224K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432T1224K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432T1224K000 B82432T1224K000数据手册

B82432T1224K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 3.4056
50+ ¥ 3.1436
250+ ¥ 2.934
500+ ¥ 2.8816
1000+ ¥ 2.8816
2500+ ¥ 2.8293
12500+ ¥ 2.8293
25000+ ¥ 2.8293
库存: 4898
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 17.02
