B82432C1153K000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 21MHz 280mA 30@2.52MHz 15μH 1.25Ω ±10% 1812 贴片安装 4.5mm*3.2mm*3.4mm
供应商型号: BN-B82432C1153K000
供应商: 海外现货
标准整包数: 1

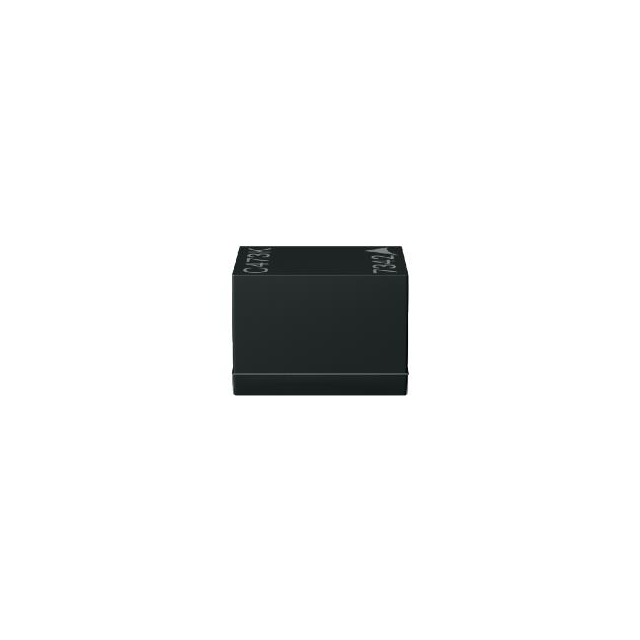

TDK 贴片电感 B82432C1153K000

B82432C1153K000概述

    # TDK Electronics SIMID 1812-C SMT Inductors

    产品简介


    TDK Electronics AG 的 SIMID 系列 SMT 电感器(型号:B82432C)是一款高性能电感器,主要用于供应电压滤波、耦合、解耦等多种应用场合。其设计适用于汽车电子、电信和工业电子等领域。这款电感器采用直立式铁氧体鼓芯结构,具有高 Q 值和耐高温特性,能够承受高达 +150 °C的工作温度。

    技术参数


    - 型号:B82432C
    - 封装尺寸:1812 (EIA) 或 4532 (IEC)
    - 额定电感量:1 μH 至 1000 μH
    - 额定电流:55 mA 至 600 mA
    - 引脚材料:铜锡6(CuSn6),银镀层,无铅焊锡
    - 温度范围:最高工作温度为 +150 °C
    - Q 因子:大于 20(典型值)
    - 自谐振频率:最低为 2 MHz(具体值依赖于电感量)
    - 直流电阻:最大值为 0.28 Ω(具体值依赖于电感量)
    - 焊接性能:符合 IEC 60068-2-58 标准,焊锡面积湿润度 > 90%

    产品特点和优势


    1. 高温度耐受性:能在高达 +150 °C的极端环境中工作。
    2. 高 Q 因子:提高系统的效率和稳定性。
    3. AEC-Q200 认证:适合用于汽车电子产品。
    4. 环保设计:符合 RoHS 标准,无铅焊接工艺。
    5. 出色的焊接性能:具备良好的焊锡能力和湿润度,确保稳定的连接。

    应用案例和使用建议


    应用案例
    - 电源滤波:应用于电源模块中,以稳定电压输出,减少噪声干扰。
    - 信号耦合:可用于射频通信设备中的信号耦合电路。
    - 车载电子系统:广泛应用于现代汽车的电子控制系统中。
    - 电信设备:提供高效能的滤波和耦合能力。
    使用建议
    1. 电路布局:合理规划电路布局,确保电感器与电源的连接尽量短且直接,以降低寄生电容效应。
    2. 散热设计:考虑散热措施,尤其是在高温环境下运行时,避免过热导致性能下降。
    3. 焊接过程:使用适当的焊接工艺和材料,确保良好的焊接效果和长时间的可靠性。

    兼容性和支持


    - 兼容性:该产品可以与其他标准的 SMT 组件一起使用,兼容多种标准焊接工艺。
    - 支持和服务:TDK Electronics AG 提供全面的技术支持和客户服务,确保用户能够获得最佳的应用体验。

    常见问题与解决方案


    1. 焊接不牢固
    - 解决方案:检查焊接工艺和材料,确保焊锡质量。
    2. 温度过高
    - 解决方案:增加散热措施,例如添加散热片或使用散热胶。
    3. 电感量变化
    - 解决方案:检查安装位置是否有外部磁场干扰,必要时采取屏蔽措施。

    总结和推荐


    TDK Electronics AG 的 SIMID 1812-C 系列 SMT 电感器凭借其出色的性能、广泛的适用性和耐用性,在众多应用场合中展现出卓越的表现。其独特的高温度耐受性、高 Q 因子以及 AEC-Q200 认证使其成为汽车电子、电信和工业电子领域的理想选择。我们强烈推荐此产品,它能够满足严苛的应用要求并提供可靠的性能。
    对于需要高性能电感器的客户来说,TDK Electronics AG 的 SIMID 1812-C 是一个非常可靠的选择。无论是新项目还是现有系统的升级,都可以显著提升系统的整体性能和稳定性。

B82432C1153K000参数

参数
容差 ±10%
直流电阻(DCR) 1.25Ω
额定电流 280mA
Q值 30@2.52MHz
测试频率 100KHz
电感值 15μH
饱和电流(LSAT) -
自谐振频率(SRF) 21MHz
长*宽*高 4.5mm*3.2mm*3.4mm
通用封装 1812
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82432C1153K000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82432C1153K000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82432C1153K000 B82432C1153K000数据手册

B82432C1153K000封装设计

查看详情并下载
Symbol
Footprint
3D Model
