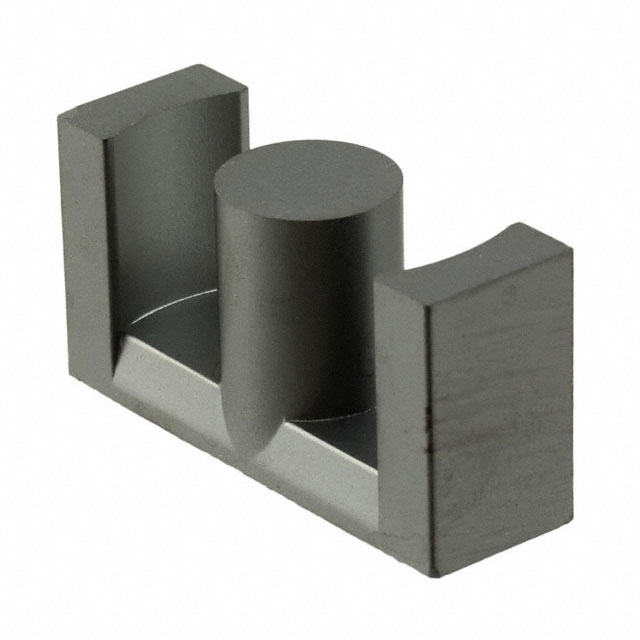

B66363G1000X127

产品分类: 磁芯
厂牌: TDK
产品描述: ETD 38.9mm*12.8mm*20mm
供应商型号: BN-B66363G1000X127
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B66363G1000X127

B66363G1000X127概述


    产品简介


    本手册介绍的是TDK Electronics AG生产的ETD 39/20/13系列磁芯及其配件,型号为B66363和B66364。这些磁芯主要用于开关电源(SMPS)变压器中,提供优异的重量与性能比,在紧凑的体积下实现高效能。此系列产品适用于多种电子设备中,特别是在需要高性能且紧凑设计的应用场景中表现尤为出色。

    技术参数


    以下是ETD 39/20/13系列磁芯的技术规格和关键参数:
    - 基本属性:
    - 系列/类型:B66363, B66364
    - 配送方式:单个单位
    - 磁特性:
    - \(\Sigma l/A = 0.74\) mm\(^{-1}\)
    - \(le = 92.2\) mm
    - \(Ae = 125\) mm\(^2\)
    - \(A{min} = 123\) mm\(^2\)
    - \(Ve = 11500\) mm\(^3\)
    - 无气隙状态下的近似重量为60克/组
    - 不同材料及其AL值:
    - N27材料:
    - AL值:2550 nH (±30/-20%)
    - 饱和电流:3201 W/组
    - 最大直流磁通密度:<2.22 mT (200 mT, 25 kHz, 100 °C)
    - N87材料:
    - AL值:2700 nH (±30/-20%)
    - 饱和电流:3201 W/组
    - 最大直流磁通密度:<6.00 mT (200 mT, 100 kHz, 100 °C)
    - N97材料:
    - AL值:2800 nH (±30/-20%)
    - 饱和电流:3201 W/组
    - 最大直流磁通密度:<5.10 mT (200 mT, 100 kHz, 100 °C)

    产品特点和优势


    - 卓越性能:ETD 39/20/13系列磁芯采用高饱和电流材料,确保在高频率和高磁通密度下仍能保持优异性能。
    - 紧凑设计:磁芯体积小巧,适合各种空间受限的设计需求。
    - 优良散热性:磁芯材料具备良好的热稳定性和散热能力,确保长时间运行时的稳定性能。
    - 多功能性:磁芯可以搭配不同类型的线圈和外壳,满足多种应用场景的需求。

    应用案例和使用建议


    应用案例
    ETD 39/20/13系列磁芯广泛应用于开关电源(SMPS)变压器中,如数据中心、工业自动化设备、医疗设备及消费电子产品。具体应用包括但不限于:
    - 数据中心的服务器电源
    - 工业自动化设备中的驱动器电源
    - 医疗设备中的电源模块
    使用建议
    - 在组装过程中,应特别注意不要对磁芯施加过大的机械应力,以免损坏磁芯结构。
    - 线圈绕制时应避免绕线过紧,以减少铜损耗。
    - 在焊接过程中,应严格按照处理说明进行操作,确保焊点的可靠性和耐久性。

    兼容性和支持


    - 兼容性:ETD 39/20/13系列磁芯具有高度兼容性,可与TDK Electronics AG提供的多种线圈和外壳配套使用。不建议与其他制造商的产品混用,以免影响性能。
    - 支持和服务:TDK Electronics AG提供详尽的使用指南和技术支持服务,帮助客户快速掌握磁芯的应用技巧并解决问题。

    常见问题与解决方案


    1. 磁芯损坏问题
    - 原因:运输过程中的机械冲击或安装过程中的不当操作。
    - 解决方法:轻柔地进行装配,避免过度施力;使用合适的运输包装保护磁芯。
    2. 焊接不良问题
    - 原因:焊接温度过高或时间过长导致焊点不均匀。
    - 解决方法:严格控制焊接条件,遵守处理说明中的焊接规范。
    3. 磁芯变形问题
    - 原因:施加在磁芯上的机械应力过大。
    - 解决方法:遵循组装指导书中的机械应力要求,适当调整装配步骤。

    总结和推荐


    综上所述,ETD 39/20/13系列磁芯凭借其优异的性能和高可靠性,在多种应用场景中表现出色。它不仅具备出色的磁性能,而且结构紧凑、散热良好,能够满足多种市场需求。对于需要高性能、紧凑设计的电子设备,我们强烈推荐使用ETD 39/20/13系列磁芯。
