B82477P2683M000

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 1.5A 1.85A 68μH 110mΩ ±20% 标准安装,贴片安装 12.5mm*12.5mm*6.5mm
供应商型号: 871-B82477P2683M
供应商: Mouser
标准整包数: 1

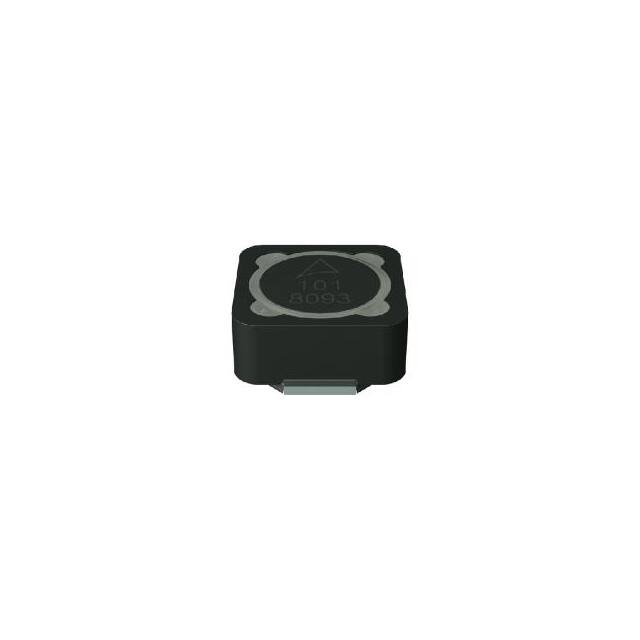

TDK 贴片电感 B82477P2683M000

B82477P2683M000概述

    电子元器件产品技术手册

    1. 产品简介


    TDK Electronics AG 生产的 SMT 功率电感器 B82477P2 是一款适用于多种应用场合的高性能电感器。该产品采用磁屏蔽设计,内置铁氧体芯,具有高机械稳定性和低直流电阻的特点。主要功能包括滤波、耦合和解耦、DC/DC 转换等,广泛应用于汽车电子、电源管理和各种电子设备中。

    2. 技术参数


    | 参数 | 值 |

    | 尺寸 | 12.5 x 12.5 x 6 mm |
    | 额定电感量范围 | 1 µH 至 1000 µH |
    | 额定电流范围 | 0.53 A 至 9.25 A |
    | 最大允许直流电流 | 10.0 A(最高温度升高 40 K) |
    | 饱和电流 | 1.3 A(电感值降低 10%) |
    | 直流电阻 | 0.008 Ω 至 1.3 Ω (室温下测量) |
    | 环境温度范围 | -55°C 至 +150°C |

    3. 产品特点和优势


    B82477P2 电感器具有以下显著特点和优势:
    - 高机械稳定性:能够承受极端工作环境下的物理应力。
    - 宽泛的工作温度范围:-55°C 至 +150°C 的工作温度适应性强。
    - 高额定电流:在高温环境下仍能保持稳定性能。
    - 低直流电阻:减少能量损耗,提高效率。
    - 适合无铅回流焊工艺:符合 JEDEC J-STD 020 标准。
    - 通过 AEC-Q200 认证:满足汽车行业标准。
    - RoHS 兼容:环保材料,满足国际环保要求。

    4. 应用案例和使用建议


    B82477P2 电感器广泛应用于各类电子设备中,例如:
    - 汽车电子:用于电源管理系统的滤波和解耦电路。
    - DC/DC 转换器:提供稳定的电流输出,保证系统正常运行。
    使用建议:
    - 在高温环境下使用时,需注意降额使用以延长使用寿命。
    - 使用过程中避免外部压力或拉扯,以免损坏电感器。
    - 在进行清洗或封装操作前,确保所使用的化学品不会对电感器造成损害。

    5. 兼容性和支持


    B82477P2 电感器与多数标准焊接工艺兼容,适用于无铅回流焊工艺。制造商提供详尽的技术支持和售后服务,包括产品认证、材料数据表和技术文档等资源。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 长期暴露在化学品中导致损坏 | 使用前检查化学品兼容性 |
    | 工作温度超出规定范围 | 选择合适的电感型号并注意降额使用 |
    | 外部压力或拉扯造成损坏 | 遵循安装指南正确安装 |

    7. 总结和推荐


    总体而言,B82477P2 电感器是一款高性能、可靠性高的产品,在汽车电子、电源管理和通信设备等领域有着广泛的应用前景。其高机械稳定性和宽泛的工作温度范围使其成为恶劣环境下电子设备的理想选择。推荐客户根据具体需求选择合适的电感型号,并遵循使用建议以确保最佳性能和延长使用寿命。

B82477P2683M000参数

参数
额定电流 1.85A
Q值 -
测试频率 100KHz
电感值 68μH
饱和电流(LSAT) 1.5A
自谐振频率(SRF) -
容差 ±20%
直流电阻(DCR) 110mΩ
长*宽*高 12.5mm*12.5mm*6.5mm
安装方式 标准安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

B82477P2683M000厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

B82477P2683M000数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK B82477P2683M000 B82477P2683M000数据手册

B82477P2683M000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.047 ¥ 17.2971
10+ $ 1.4375 ¥ 12.1469
100+ $ 1.1988 ¥ 10.1299
600+ $ 0.9806 ¥ 8.2864
1200+ $ 0.7819 ¥ 6.6072
库存: 600
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 17.29
