B65612B0000T001

产品分类: 磁芯
厂牌: TDK

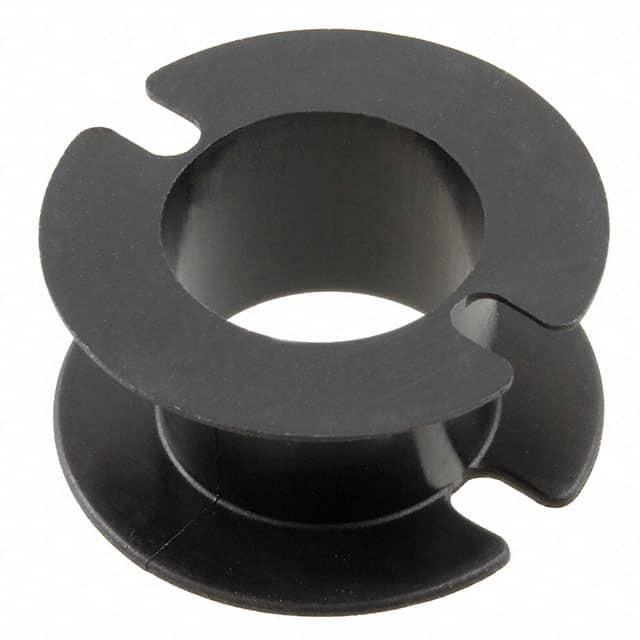

产品描述: EPCOS 垂直线圈架, 变压器配件, GFR 聚对苯二甲酸二醇酯制, 29.6 (Dia.) x 14.4mm, 使用于P 36 x 22 磁芯
供应商型号: 2673415
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B65612B0000T001

B65612B0000T001概述


    产品简介


    本数据表介绍了TDK Electronics公司的P系列铁氧体芯及其配件。这些组件适用于印刷电路板组装,具有多种尺寸和电气特性选择。铁氧体芯的主要功能是用于电磁干扰滤波器、高频电源转换器和其他电子装置中。产品包括核心(如B65611)、线圈骨架(如B65612)、终端载体(如B65615)以及调整螺丝(如B65679)。这些产品广泛应用于通信、汽车电子、工业自动化等领域。

    技术参数


    铁氧体芯(B65611)
    - 型号:P 36 x 223
    - 材质:N48
    - AL值:
    - 带中心孔:250 nH ±3%
    - 不带中心孔:7600 nH ±30/-20%
    - 最大有效截面面积:129 mm²
    - 最小有效截面面积:173 mm²
    - 磁导率:1.20 μe(带中心孔)
    - 重量:约57 g
    - 最大操作温度:155°C
    线圈骨架(B65612)
    - 材料:GFR聚对苯二甲酸酯(UL 94 V-0,绝缘等级到IEC 60085:F)
    - 色码:黑色
    - 标准:符合IEC 63093-2
    - 电阻率:取决于缠绕次数(见处理注释,2.1节)

    产品特点和优势


    1. 高磁导率:产品采用了高性能N48材质,保证了较高的磁导率,适用于高频率应用。
    2. 耐高温:最大操作温度高达155°C,适合高温环境下的应用。
    3. 高可靠性:通过严格的质量控制流程,确保产品在长期使用中保持稳定性能。
    4. 易于安装:采用插接连接方式,方便快速组装。

    应用案例和使用建议


    应用案例
    1. 高频电源转换器:适用于需要高频磁性材料的应用,如开关电源。
    2. 电磁干扰滤波器:适合在EMI/RFI过滤中使用,提高系统稳定性。
    使用建议
    1. 注意机械应力:由于铁氧体是脆性材料,在组装时要避免冲击、高温焊接时间过长等情况。
    2. 正确接地:确保所有组件正确接地,防止潜在的静电损坏。
    3. 适当散热:在高负载条件下,考虑适当的散热措施以延长产品寿命。

    兼容性和支持


    这些铁氧体芯及配件设计仅限于与TDK自家的其他组件一起使用。建议客户进行单独测试,以确保与其他制造商的产品兼容性。公司提供全面的技术支持,包括在线文档、用户指南及销售和技术咨询。

    常见问题与解决方案


    问题1:组装过程中出现裂纹
    - 解决方案:严格按照操作说明进行组装,避免施加过大外力,尤其是高冷却速率下避免超声波清洗。
    问题2:焊接后针脚排列不正确
    - 解决方案:确保焊接过程温度控制得当,避免过高温度导致针脚变形。
    问题3:产品表面氧化
    - 解决方案:在生产过程中控制好焊接温度和时间,同时注意环境湿度控制。

    总结和推荐


    总的来说,这些铁氧体芯及配件具有优秀的磁性能、高可靠性以及便捷的安装特性,适合高频应用场合。尽管产品设计严谨,但在组装和使用过程中仍需谨慎操作。强烈推荐在合适的环境中使用这些产品,尤其对于要求高的应用场合。

B65612B0000T001参数

参数
容差 -
磁路截面积 -
磁芯材料 聚对苯二甲酸二醇酯,聚对苯二甲酸酯
磁路长度 -
初始磁导率 -
有效磁导率 -
磁体体积 -
直径 -
电感系数(AI) -
磁心因数(ΣI/A) -
有效面积(Ae) -
长*宽*高 29.6mm*6mm*29.6mm
安装方式 垂直安装
零件状态 在售
包装方式 盒装
