B65685B1016T001

产品分类: 磁芯
厂牌: TDK

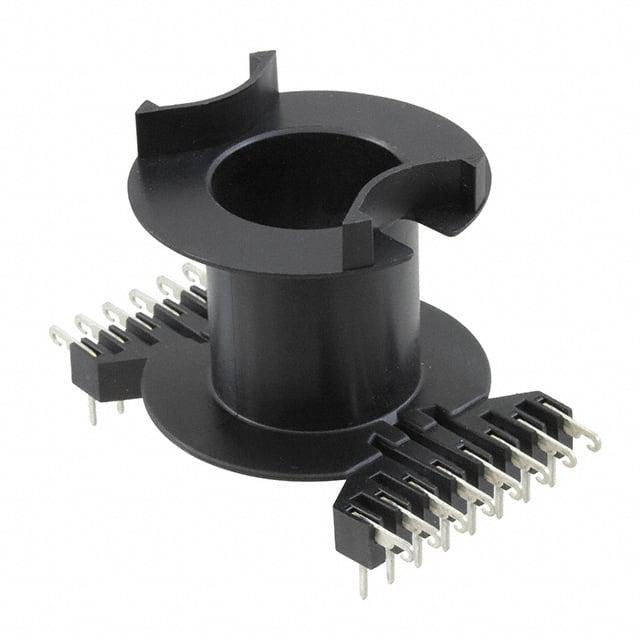

产品描述: 爱普科斯 PM 62/49 线圈架, 变压器配件, GFR 聚对苯二甲酸二醇酯制, 75.5 x 48.5 x 53.7mm, 使用于PM 62/49 磁芯
供应商型号: UA-B65685B1016T001
供应商: 海外现货
标准整包数: 1
TDK 磁芯 B65685B1016T001

B65685B1016T001概述

    高质量文章:TDK PM 62/49 Ferrite Core 技术手册解析

    产品简介


    TDK Electronics AG 发布的 PM 62/49 是一种专门设计用于电源变压器和储能电感的铁氧体核心及附件系列。此产品线以高效率和稳定性著称,适用于多种电力转换和储能应用场景。主要型号为 B65684 和 B65685,通过集束(sets)方式交付。

    技术参数


    PM 62/49 系列的技术规格如下:
    - 磁特性:单位长度截面积 \(\Sigma l/A = 0.191 \, \text{mm}^{-1}\),有效磁通路径长度 \(le = 109 \, \text{mm}\),有效磁通横截面积 \(Ae = 570 \, \text{mm}^2\),最小核心横截面积 \(A{\text{min}} = 470 \, \text{mm}^2\),有效磁体积 \(Ve = 62000 \, \text{mm}^3\),每组平均重量约 280 克。
    - 间隙特性:材料 AL 值范围从 315 nH 到 10000 nH,取决于不同材料(N27, N87, N97),对应的饱和磁通密度分别为 200 mT(25 kHz)、100 mT(100 kHz)。
    - 绕线和配件:线圈支架采用耐热聚酯树脂(GFR polyterephthalate,UL 94 V-0,绝缘等级 F,最大工作温度 155°C)。可选配引脚,用于焊接或直接安装。
    - 机械应力和安装:提供用于机箱安装或印刷电路板安装的组件,包含铜螺母和垫圈,适用于快速安装和固定。

    产品特点和优势


    PM 62/49 系列铁氧体核心具备以下特点和优势:
    - 高饱和磁通密度:能够在高磁通密度和高频下运行,特别适用于储能电感。
    - 稳定的电气特性:材料 AL 值可精确控制,确保稳定的工作性能。
    - 灵活的配置选项:提供多种 AL 值和材料选择,可根据客户需求进行定制。
    - 耐高温设计:最高工作温度可达 155°C,确保长期可靠性。

    应用案例和使用建议


    - 电源转换器:适用于开关电源、DC-DC 转换器等场合,利用其高效能的特点。
    - 储能电感:在不间断电源(UPS)系统中作为储能组件,确保能量存储的稳定性和可靠性。
    - 使用建议:在组装时需注意施加均匀的张力,避免线圈支架损坏。使用过程中需关注散热,避免长时间高负荷运行导致过热。

    兼容性和支持


    PM 62/49 系列与同一系列的其他附件完全兼容,但不保证与其它制造商的产品兼容。客户在组合使用时需自行测试。TDK Electronics 提供全面的技术支持,包括产品文档、技术咨询和售后维护服务。

    常见问题与解决方案


    - 问题 1:铁氧体核心断裂。
    - 解决方案:操作时需轻柔处理,避免强力冲击和快速温度变化。
    - 问题 2:绕线过程中的焊接问题。
    - 解决方案:严格按照焊接工艺要求执行,使用合适的焊接时间和温度,避免锡氧化和线材烧焦。

    总结和推荐


    综上所述,TDK PM 62/49 系列铁氧体核心凭借其高效的磁特性、高可靠性和灵活的配置选项,在电源变换和储能领域表现出色。对于追求高性能和高稳定性的应用,我们强烈推荐此系列产品。同时,客户需根据自身需求选择合适的材料和配置,以实现最佳效果。

B65685B1016T001参数

参数
磁路截面积 -
磁体体积 -
初始磁导率 -
磁心因数(ΣI/A) -
磁路长度 -
有效磁导率 -
磁芯材料 -
电感系数(AI) -
直径 -
容差 -
有效面积(Ae) -
长*宽*高 48.5mm*48.5mm*75.5mm
安装方式 垂直安装
零件状态 在售
包装方式 盒装
