VLF3012AT-3R3MR87

产品分类: 贴片电感
厂牌: TDK
产品描述: 100KHz 870mA 870mA 3.3μH 130mΩ ±20% 标准安装,贴片安装 2.8mm*2.6mm*1.2mm
供应商型号: VLF3012AT-3R3MR87
供应商: 国内现货
标准整包数: 2000

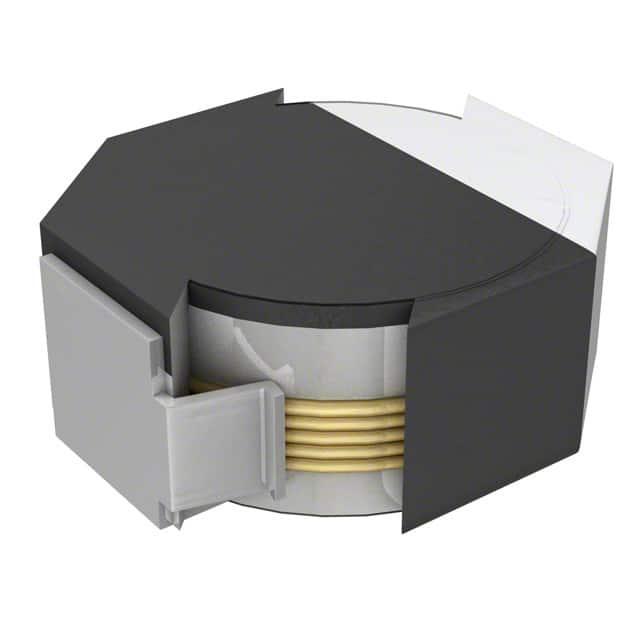

TDK 贴片电感 VLF3012AT-3R3MR87

VLF3012AT-3R3MR87概述

    电子元器件产品技术手册:VLF3012A SMD Inductors

    1. 产品简介


    VLF3012A系列是专为电源线路设计的表面贴装型电感器(线圈)。这些电感器体积小巧,适用于便携式直流到直流转换器等设备。VLF3012A系列以其高磁屏蔽构造而著称,这有助于实现高效的电磁干扰(EMI)保护。此外,它们在批量生产中采用自动贴装技术,并且不含有铅,支持无铅焊接,符合RoHS指令要求。

    2. 技术参数


    - 封装尺寸:安装面积 2.6×2.8mm,最大高度 1.2mm。
    - 工作温度范围:-40°C 至 +105°C(包括自温升)。
    - 电气特性:
    - 电感值:1.5 µH 至 47 µH。
    - 电感公差:±20% 或 ±30%。
    - 测试频率:100 kHz。
    - 直流电阻(DC Resistance):0.059 Ω 至 2.2 Ω。
    - 额定电流(Rated Current):0.41 A 至 1.6 A(基于电感变化或温度上升)。

    3. 产品特点和优势


    - 微型化设计:超紧凑的外形尺寸使其易于集成到便携式设备中。
    - 高性能磁屏蔽:有效减少电磁干扰,提高系统的整体稳定性。
    - 环保材料:不含铅且支持无铅焊接,符合RoHS指令标准。
    - 自动装配兼容性:适用于大批量生产,能够显著提升制造效率。

    4. 应用案例和使用建议


    VLF3012A系列广泛应用于多种电子设备中,例如:
    - 数码相机(DSC)
    - 个人数字助理(PDA)
    - 液晶显示器(LCD)
    - 手机
    - 硬盘驱动器(HDD)
    在使用过程中,建议根据具体的应用需求选择合适的电感值,并确保在高温环境中电感器的性能稳定。另外,需要注意环境湿度,避免水汽侵蚀导致电气故障。

    5. 兼容性和支持


    VLF3012A系列电感器设计上具备良好的通用性,可以与多种主板和电路板配合使用。制造商提供了详尽的技术支持和售后服务,包括在线技术支持和电话咨询服务。

    6. 常见问题与解决方案


    - Q: 在高温环境下使用时,电感器的额定电流会降低吗?
    - A: 是的,随着温度升高,电感器的额定电流会相应下降。请参考技术手册中的额定电流曲线进行选型。

    - Q: 如何测试电感器的直流电阻?
    - A: 使用LCR测试仪(如4285A型号),设置频率为100 kHz,连接电路并测量电阻值。

    7. 总结和推荐


    总体而言,VLF3012A系列SMD电感器凭借其紧凑的体积、优良的电磁屏蔽性能和高可靠性,非常适合用于便携式电子产品和需要严格控制电磁干扰的场合。鉴于其出色的设计和制造质量,强烈推荐在设计新的电子产品时考虑选用该系列产品。

VLF3012AT-3R3MR87参数

参数
容差 ±20%
直流电阻(DCR) 130mΩ
额定电流 870mA
Q值 -
测试频率 100KHz
电感值 3.3μH
饱和电流(LSAT) 870mA
自谐振频率(SRF) -
长*宽*高 2.8mm*2.6mm*1.2mm
安装方式 标准安装,贴片安装
零件状态 停产
包装方式 卷带包装

VLF3012AT-3R3MR87厂商介绍

TDK公司是一家全球领先的电子组件制造商,总部位于日本东京。公司创立于1935年,以生产铁氧体磁芯起家,经过多年的发展,现已成为电子元器件领域的佼佼者。

TDK的主营产品涵盖了多个领域,主要包括:

1. 被动元件:包括电容器、电感器、滤波器等,广泛应用于消费电子、通信设备、汽车电子等领域。

2. 传感器:包括温度、湿度、压力、加速度等传感器,应用于工业自动化、医疗设备、汽车电子等领域。

3. 磁性材料:包括铁氧体磁芯、磁粉芯等,应用于电源、变压器、电机等领域。

4. 电源及能源:包括电池、电源模块等,应用于便携式设备、电动汽车等领域。

TDK的优势在于:

1. 技术创新:TDK拥有强大的研发实力,不断推出高性能、高可靠性的新产品。

2. 品质保证:TDK严格把控产品质量,为客户提供高品质的产品。

3. 客户服务:TDK在全球设有多个销售和服务网点,为客户提供及时、专业的技术支持和售后服务。

4. 环保理念:TDK积极推行绿色生产,致力于减少生产过程中的能源消耗和废弃物排放。

VLF3012AT-3R3MR87数据手册

厂牌 PDF简要描述 下载
TDK 贴片电感 TDK VLF3012AT-3R3MR87 VLF3012AT-3R3MR87数据手册

VLF3012AT-3R3MR87封装设计

查看详情并下载
Symbol
Footprint
3D Model
